重载全拉出侧装滚珠滑轨结构

　　这套侧装式全拉出滑轨主要面向柜体、检修抽斗、设备内置托盘和工业工作台的直线抽拉场景。结构采用多节嵌套型材配合滚珠保持架，使活动段在承载状态下能够沿固定方向平稳伸出，闭合后占用深度较小，适合安装空间受限但又需要较大取放开口的位置。

　　从实际布置看，滑轨成对使用，分别固定在抽拉件两侧。外侧型材通过预留孔位与柜体或机架连接，内侧型材随抽斗运动，孔位分布兼顾螺钉锁紧与装配调节。建模时需要重点核对型材截面高度、闭合长度、完全伸出长度以及各节之间的搭接量；搭接量过小会影响末端承载和抗倾覆能力，过大则会压缩有效行程。安装边界还要留出两侧平行度调整空间，避免左右导轨不同步造成卡滞。

　　功能上，滚珠通道承担滚动导向，多节轨体在伸出过程中逐级展开，使抽斗能够接近完全拉出，便于取放深处物料。轨体上的密集安装孔不仅用于螺钉固定，也反映了批量化装配思路：在不同柜宽或承载等级下，可通过改变固定点数量、螺钉规格和加强板位置来提高连接刚度。端部限位结构用于控制最大伸出位置，防止抽拉件在正常使用中脱离轨道；若用于振动设备或移动机柜，还应在三维布局阶段预留锁止、缓冲或防脱卡扣的位置。

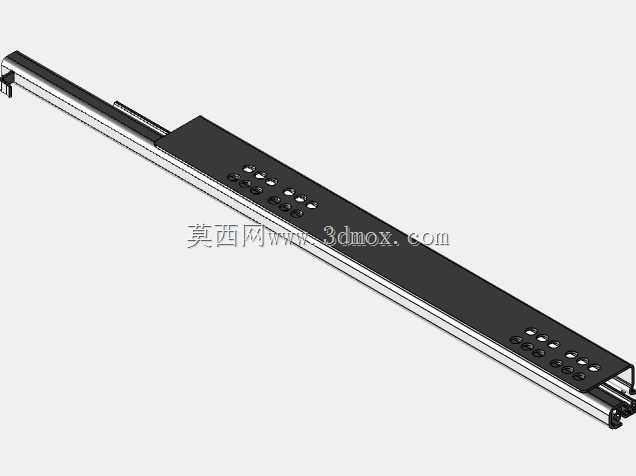

　　设计思路偏向通用五金件的模块化表达，外形为细长直线构件，主体呈黑色涂层轨条与金属滚珠通道组合。截面虽小，但受力路径明确：竖向载荷由内外轨和滚珠组传递到侧装基面，侧向偏载则依赖成对导轨的间距和螺钉连接刚度承担。因此在选型或建模时，不能只看单根轨长，还要结合抽斗宽度、载荷重心、伸出比例、螺钉边距以及柜体侧板厚度综合判断。

　　对于结构设计人员，该模型可用于检查抽拉机构在整机中的运动包络，确认全开状态下与门板、管线、周边设备的干涉关系；对于设备选型人员，可据此评估安装孔距、侧装空间和维护抽斗的承载形式；对于三维建模从业者，模型也展示了多节伸缩导轨在嵌套、孔位、限位和滚动元件布置上的典型处理方式。
