长轴类工件卧式钻孔定位工装

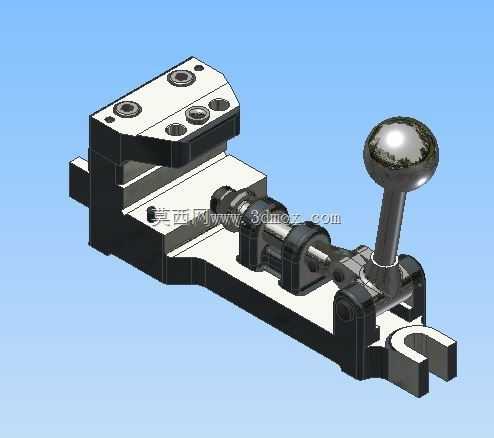

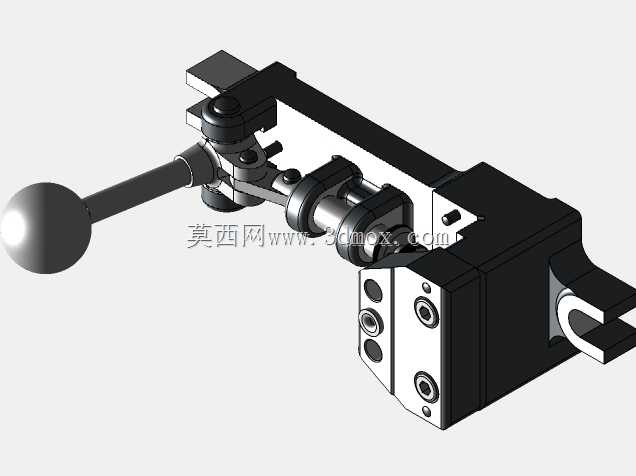

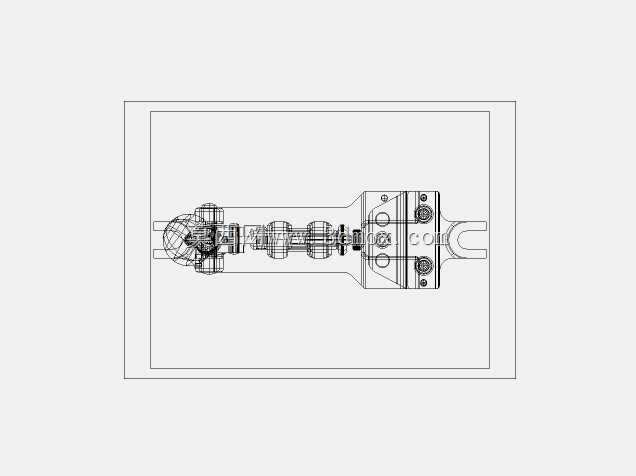

　　这套工装的核心定位逻辑，是针对轴类、杆类零件径向钻孔工序里最常见的同轴度偏差、钻孔偏移、工件装夹变形痛点搭建的，在中小批量机加工产线、工装维修工位、非标零件试制车间都有很高的适配性。日常加工中，细长轴、阶梯轴、带异形端头的杆件需要在指定轴向位置加工径向通孔、螺纹底孔时，直接用台虎钳夹持很容易出现工件轴线歪斜，钻孔后孔位与轴中心线的垂直度超差，批量加工时每一件都要反复找正，辅助工时占比能超过总加工时长的三成，这套工装就是为压缩这部分无效工时设计的。从结构布局来看，工装整体采用卧式长条形排布，左端设置带球面自适应顶紧结构的活动顶尖座，顶尖的锥面可以自动适配不同直径轴件的中心孔，顶紧过程中不会对轴端造成额外压痕，

　　顶尖座配套的锁紧滑块可以沿工装底座的导向槽全程滑动，适配长度跨度很大的工件，不用针对不同轴长额外更换转接配件。工装中段依次排布了两组可调式V型支撑块，V型块的开口角度选用通用90度结构，支撑接触面做了淬火硬化处理，磨损后可以单独拆换，不用整体报废工装；两组V型块的间距可以根据工件的长径比灵活调整，针对长径比超过10的细长轴，还可以在中间增设第三组辅助支撑，抵消钻孔进给时工件的挠曲变形。工装右端是钻孔导向与工件端头定位集成模块，模块上预装了可换式钻套，钻套的内孔与钻头间隙控制在H7/g6配合区间，钻孔时钻头先穿过钻套再接触工件表面，完全避免钻头入钻时的滑移跑偏；模块侧面设置了叉形定位卡口，针对带扁位、叉形接头的异形杆件，

　　可以直接将工件端头的特征卡入卡口完成周向防转，不需要额外打表找正周向角度。整个工装的底座采用加厚铸铁平台结构，底面一次铣削成型，安装时可以直接搭在钻床工作台面上，底座上预留的多条T型槽与标准钻床槽距完全匹配，用压板压紧即可完成固定，不需要额外定制转接底板。工装整体的轴向延伸长度覆盖常规车间0.8米以内的轴类零件加工需求，径向支撑范围可以适配直径10毫米到80毫米的杆件，钻套位置可以根据孔位的轴向尺寸要求沿导轨滑动调整，调整到位后通过侧边的锁紧销刚性固定。实际投产使用时，操作工只需要将工件架在两组V型块上，推动左端顶尖顶紧轴端中心孔，将工件端头的周向特征卡入右端定位卡口，锁紧所有滑动部件后即可直接启动钻床进给，

　　整个装夹找正过程耗时不到半分钟，加工出的孔位轴向尺寸公差可以稳定控制在0.1毫米以内，孔轴线与工件轴线的垂直度误差不超过0.05毫米，既适合新品试制阶段的单件灵活加工，也能满足小批量重复生产的一致性要求，所有易损的钻套、V型支撑块都采用通用标准件规格，备件采购和维护替换都非常便捷。
