铝制绘图圆规带铅笔组合结构

　　这套结构围绕手工制图场景中的圆规展开，主体采用铝制杆件作为承载骨架，两支脚通过顶部铰接轴形成可开合的夹角调节关系，其中一侧脚末端集成绘图铅笔，另一侧脚设置定位针，在图纸平面上以针尖为回转中心、铅笔芯接触纸面，绕中心旋转即可完成指定半径圆弧或整圆绘制，适配机械制图、工程草图、手工绘图教学等场景，在桌面绘图工位、制图室教具配置中都能直接对应实际使用需求。

　　从功能实现逻辑看，圆规的开合角度直接决定绘制半径，顶部铰接位置设置橙色锁紧压块，调整好两支脚张开跨度后压下锁块，即可固定铰接轴的相对转角，避免绘制过程中脚杆晃动导致半径偏移；铅笔侧脚采用锥形橙色端头收拢笔杆，笔芯从锥尖伸出，保证绘图接触点与杆件轴线对齐，减少笔尖偏摆带来的线条误差；定位针侧脚末端收窄为尖点，针尖垂直落于纸面圆心位置，回转时仅承受轻微下压力，不会大幅戳破绘图纸张。两支脚的铝制杆身做了流线型收腰造型，既减轻整体握持重量，也让手指捏持旋转时的受力位置更贴合杆身轮廓，长时间连续画圆不易打滑。

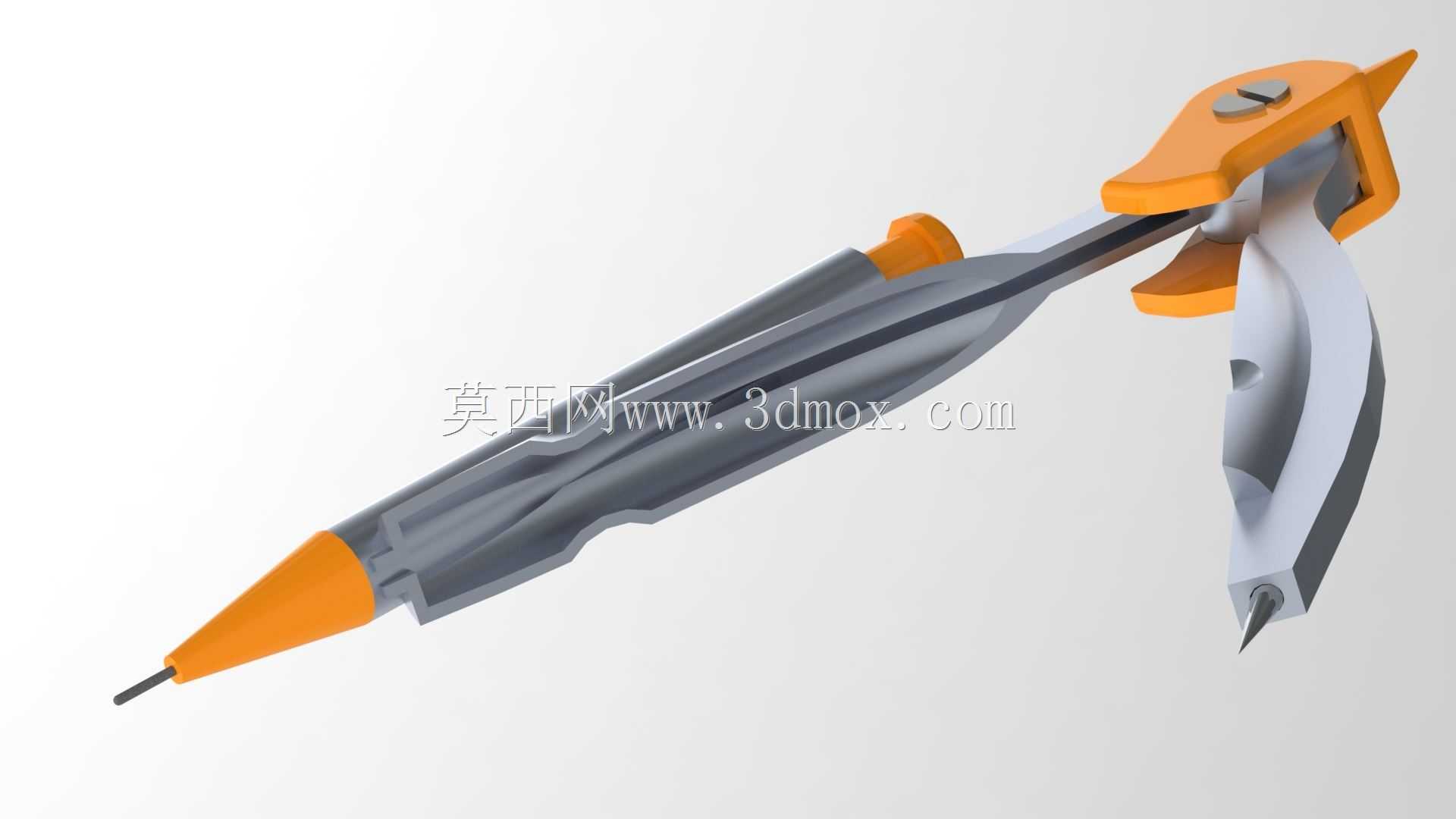

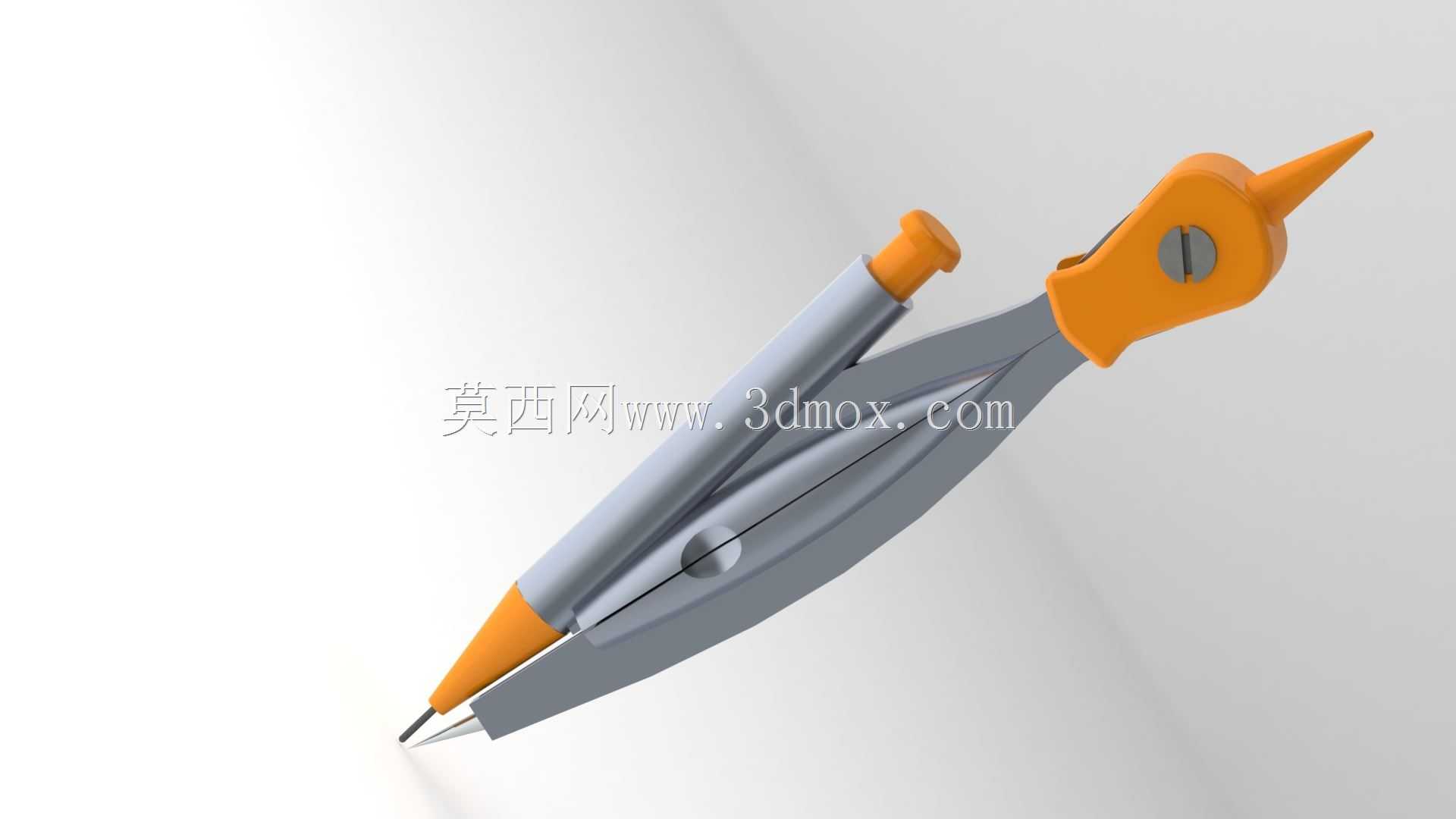

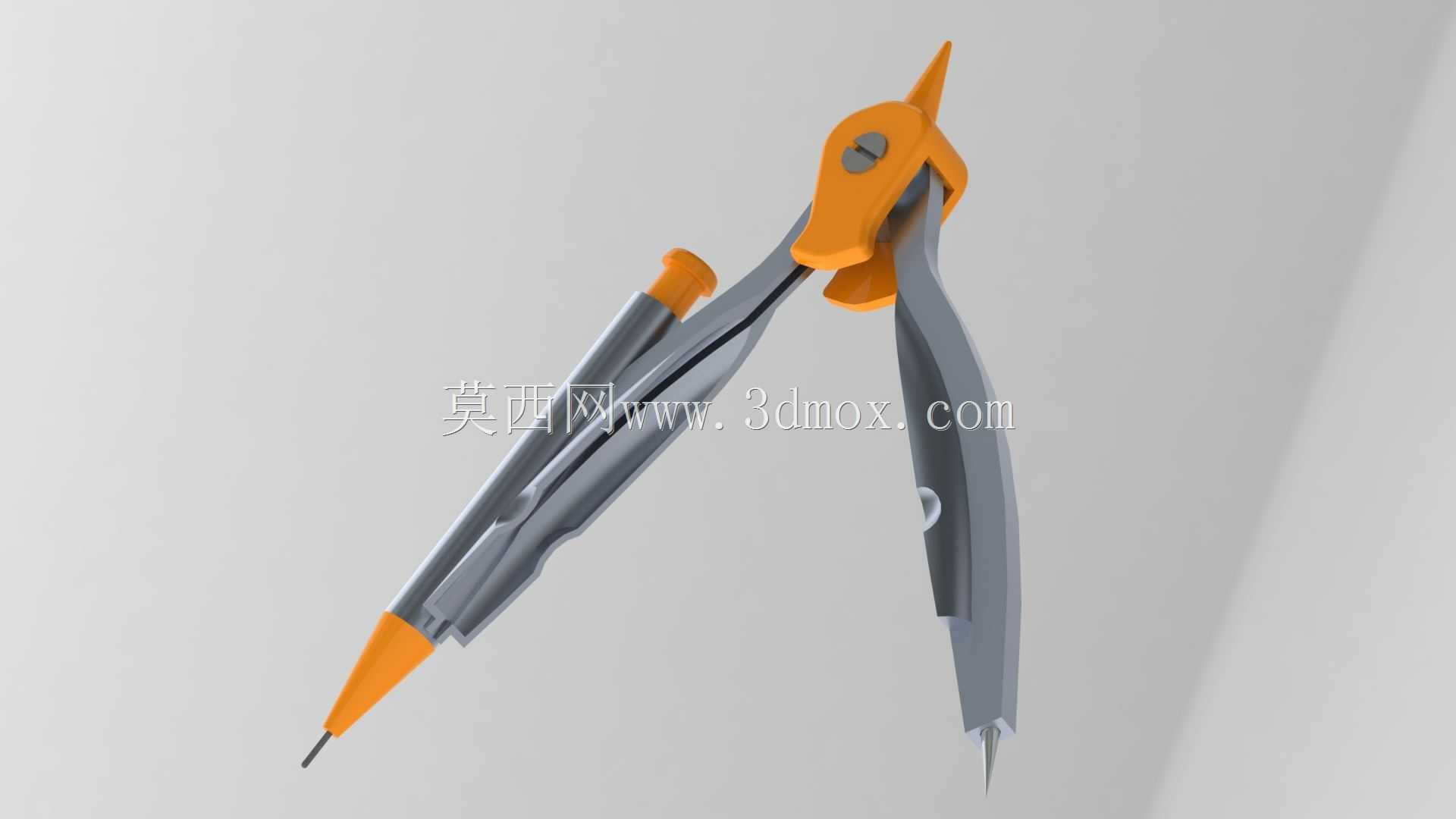

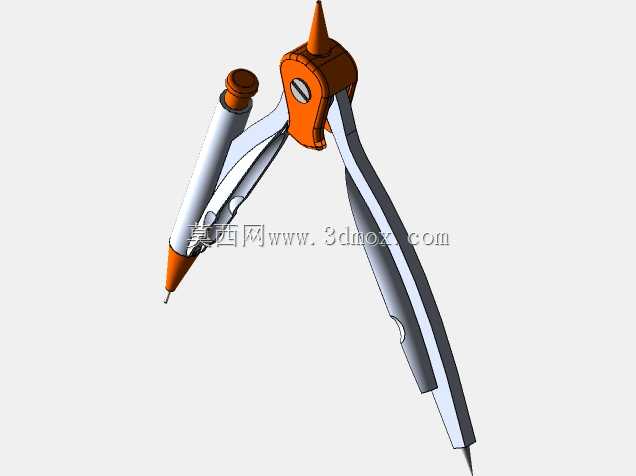

　　建模过程中先搭建顶部铰接基座的装配关系，将锁紧压块、铰接销轴、两支主脚杆按实际装配约束组合，保证销轴处可顺畅转动、锁紧件压合后无相对窜动；铅笔作为独立子装配嵌入对应脚杆的安装位，笔身、笔尖、笔芯分段建模并保留完整父子装配层级，定位针单独作为末端零件装配到另一支脚，所有配合面均按实际绘图工具的装配间隙设置，没有出现干涉重叠。外形边界上，圆规完全收拢时整体呈细长杆状，张开到最大绘图半径时两支脚呈V型展开，占用平面空间随开合角度变化，不需要额外安装基座，直接手持操作即可，杆身外侧的橙色操作件全部布置在手指可直接触碰的位置，调整半径、锁紧、落笔的动作都可以单手持握完成，结构细节完全还原实物铝制圆规的使用逻辑与装配关系。
