便携绕线式电缆收放延伸轮结构

　　这款电缆卷筒延伸轮主要面向临时取电、户外作业、展会布展、维修现场和小型移动工位等场景，解决短距离用电时线缆散乱、拖拽磨损和接口不足的问题。结构上把绕线轮、插座面板、提手和输入插头整合在一个紧凑单元内，使用时可将盘绕电缆按需拉出，收工后再回转收纳，避免电缆在地面反复缠绕、打结或被车辆、工具碾压。

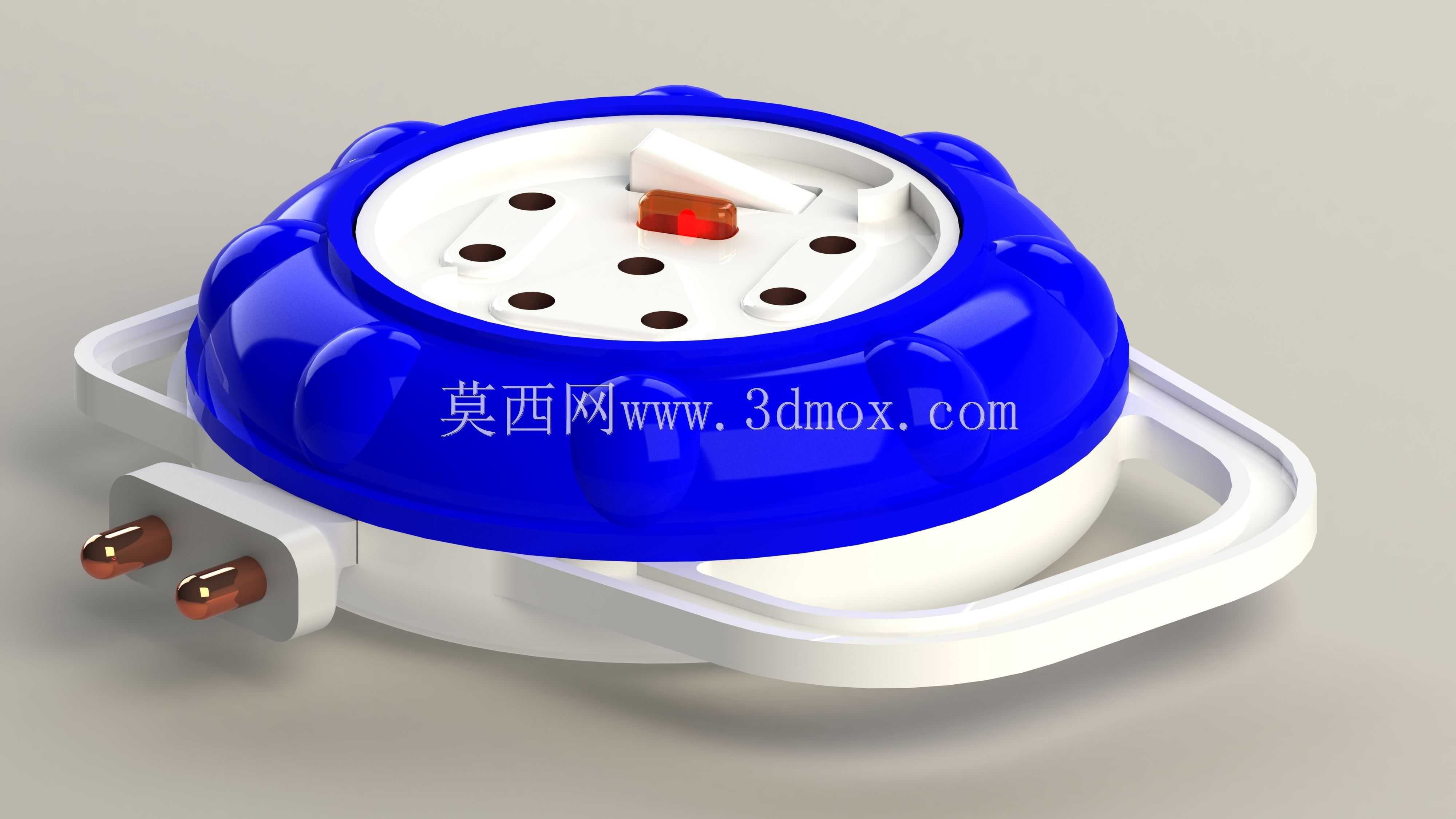

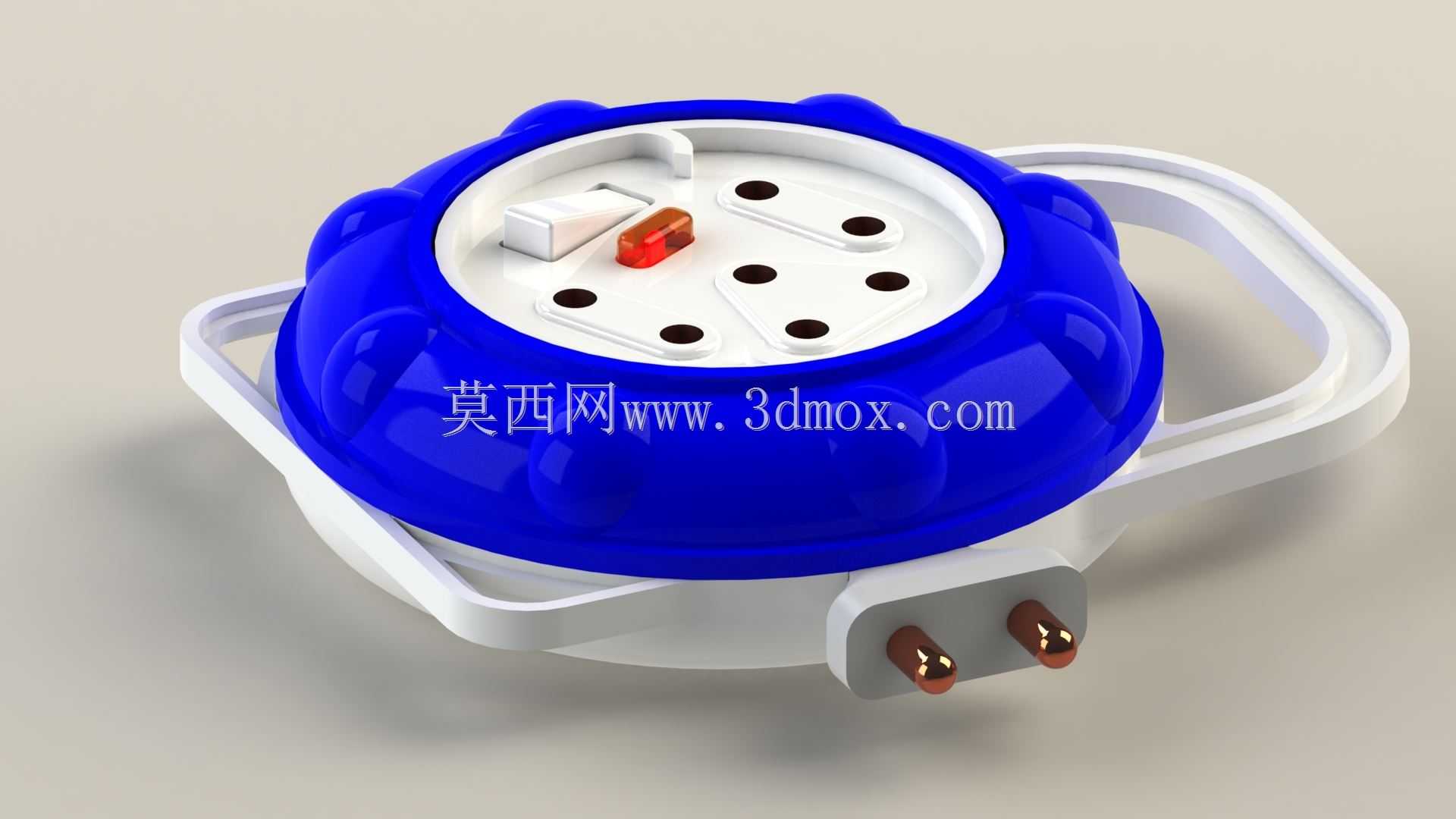

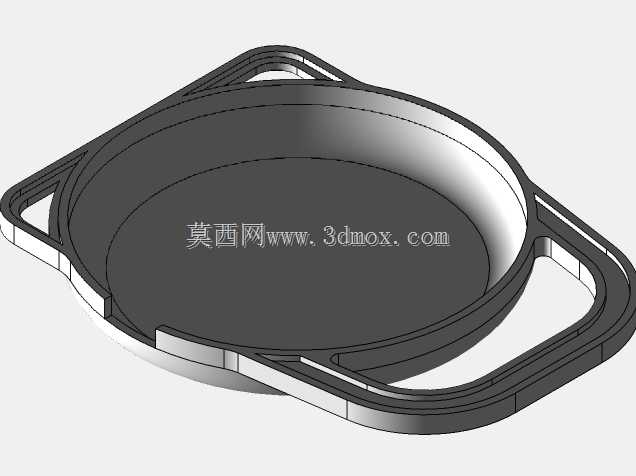

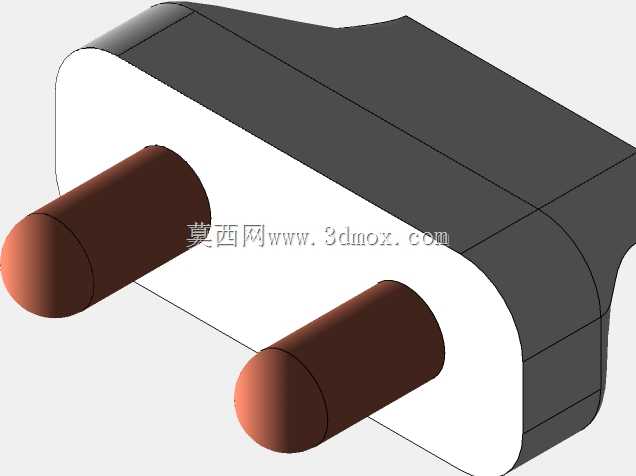

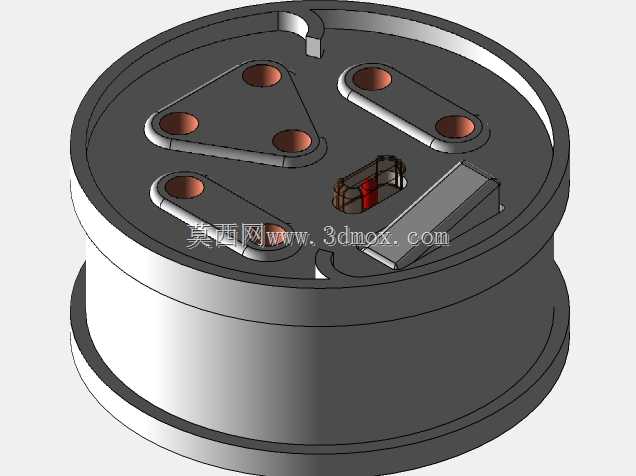

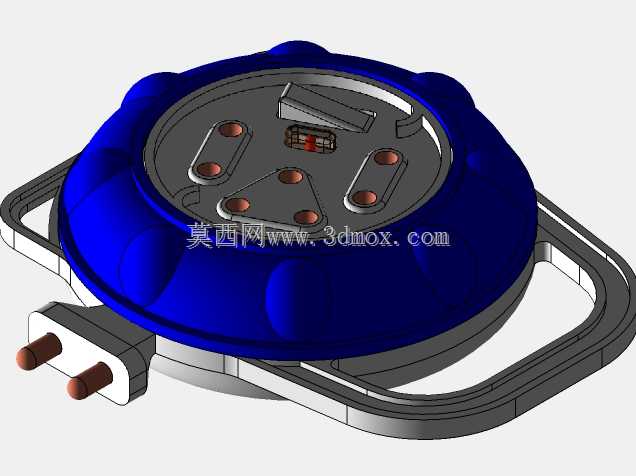

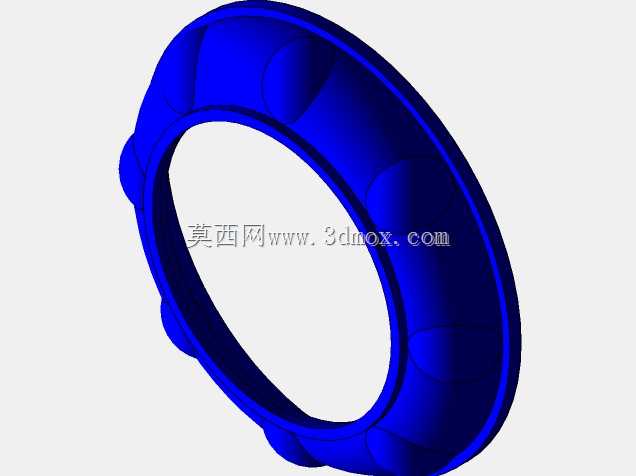

　　从整机布置看，蓝色外圈承担轮体护边和手持旋转区域的作用，表面凸起的防滑筋便于在戴手套或手部沾污时转动盘体；白色底壳容纳绕线腔、导电通路和支撑骨架，外侧弧形提手兼顾搬运与落地限位。输入侧采用两脚插头结构，插头根部做了加厚过渡，能够降低线缆反复弯折处的应力集中；输出面板布置多组插孔，插孔周围保留平整避让面，使普通插头插入后不会与轮缘发生干涉。面板上的红色按键区域可作为通断或状态指示位置，白色拨片则用于限位、导向或操作提示，具体功能在结构细化时需要与电气元件配合确认。

　　设计思路上，轮体直径并非单纯追求大容量，而是在便携重量、最小弯曲半径和人手操作力矩之间取平衡。电缆盘绕时必须满足线材允许弯曲半径，槽宽和内圈直径过小会造成护套永久折痕，过大则使整机外廓失控。外圈护边高出插座面板，可在装置侧放或轻微倾倒时保护插接口；底壳与提手之间形成稳定支撑面，平放时不易随电缆拉力翻滚。提手的弧形截面需要兼顾握持舒适度和堆叠强度，边缘设置圆角，避免搬运时割手。

　　安装与边界方面，该类装置不需要固定基础，落地后应保证底盘接触区域平整，拉出电缆时受力方向尽量沿轮体切线方向，避免侧向猛拉导致提手或壳体受扭。若在设备机柜、检修平台或工程车辆侧边配套使用，可围绕提手和底壳预留挂装位置，但不能遮挡插座插拔空间，也不能限制轮体旋转。三维建模时需重点检查电缆满盘状态下的外圈包络、插头插入后的高度、提手抬起空间以及旋转过程中壳体与线缆的间隙；配合面上应设置合理拔模斜度和壁厚过渡，筋板布置优先落在螺钉柱、提手根部和轮轴支撑区，以控制注塑件收缩变形。导电部件、绝缘隔板和外壳之间要保留安全爬电距离，结构工程师在完成外观与运动校核后，还需结合电气规范复核防护、散热和线材固定方式。
