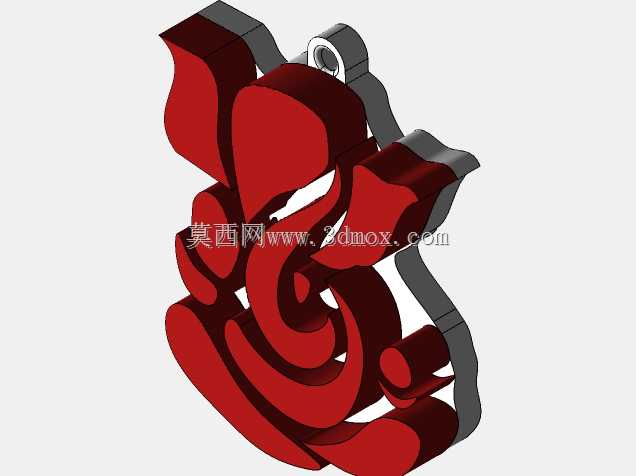

这款挂饰以象头神形象为主体,采用立体浮雕式结构进行造型展开,正面保留辨识度较高的轮廓曲线,背面通过平整连接面控制整体厚度,使挂件在随身使用时不易与口袋、包内衬发生大面积剐蹭。顶部预留独立穿挂孔位,孔位周围做加厚补强,可直接穿入钥匙环,也可配合小跳环连接挂绳、包带或展示支架。
从实际使用场景看,这类小件既可以作为钥匙收纳挂件,也适合放在文创周边、宗教主题饰品、旅游纪念物和个性化礼品中使用。由于整体为一体化成型思路,后期装配环节较少,打印或加工完成后只需清理支撑、打磨孔边即可投入使用。主体图案区域采用较厚的实体截面,保证手持时有足够分量感;外轮廓转折处做了圆角过渡,避免尖锐边缘在携带过程中划伤衣物或皮肤。
结构设计上,图案线条并非简单平面贴图,而是沿法向拉伸形成连续实体。较宽的红色主体部分承担视觉中心,也提高了挂件自身刚度;灰色外缘连接带沿图案外侧延伸,把分散的造型区域串联成闭合承载框架,使细长部位在受拉、受碰时不容易断裂。顶部挂孔没有放在最薄的装饰尖端,而是布置在连接带较宽的位置,受力路径能够沿上部弧面分散到两侧,降低钥匙环反复摆动造成的应力集中。
尺寸边界方面,挂件属于手持小物,长宽比例接近竖向方形,厚度控制在普通钥匙附件可接受的范围内。建模时需要重点检查最小壁厚、孔洞直径和相邻线条间隙:过薄的笔画在熔融沉积成型中容易翘曲,过小孔径则会在穿环时产生干涉;相邻浮雕线条之间应保留可清理支撑的间距,底部悬空区域需要根据打印方向添加易拆除支撑。若采用光固化工艺,可适当细化表面纹理;若采用FDM工艺,则应把层厚、喷嘴直径与最小特征宽度匹配,避免细小笔画丢失。
安装关系并不复杂,核心在于挂孔与标准钥匙环的配合。孔壁到外边缘的距离应保持足够安全余量,孔口可做轻微倒角,使金属环穿入更顺畅,也减少长期摩擦后产生的发白现象。挂件平放时背部接触面应尽量稳定,便于打印平台附着;若选择竖直摆放,则需考虑支撑疤痕对正面外观的影响。整体模型把装饰图案、承载边框和穿挂功能合并在同一实体中,既满足随身挂件的使用强度,也为小批量个性化制作提供了较直接的结构基础。
