紧凑型扭矩传递齿轮箱结构设计

　　这套齿轮传动装置的核心定位是中小功率工况下的扭矩传递与转速匹配，整体采用封闭箱体式布局，将啮合齿轮副、输入输出轴、支撑轴承及端盖紧固件整合在同一壳体内部，区别于开式齿轮传动，箱体结构能为啮合区域提供稳定的润滑环境，同时阻挡外部粉尘、碎屑侵入，延长齿面与轴承的服役周期。从实际部署场景看，这类传动单元常见于轻工输送线、小型工装驱动、食品包装辅机以及实验室非标设备中，原动机多为小功率电机或手摇动力输入，输入端通过轴伸对接动力源，输出端则连接负载执行件，完成转速降低、扭矩放大的动力转换。

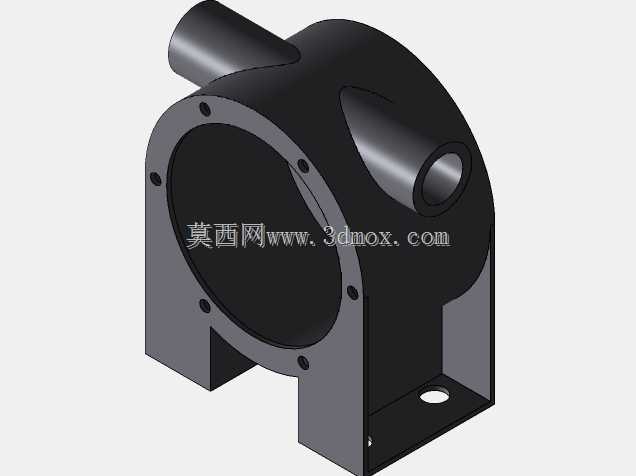

　　结构设计上，箱体采用分体拼合思路，主壳体与侧端盖通过周向均布的螺栓紧固，装配时可先将齿轮轴系、轴承、定位套依次装入腔体，再合盖锁紧，既保证内部零件的安装可达性，也方便后期拆检齿面磨损情况、更换密封件。输入轴与输出轴呈正交偏置布置，对应内部锥齿轮或交错轴齿轮副的啮合关系，轴伸处预留了联轴器与带轮的安装位，轴端加工有平键槽，动力传递时依靠键连接消除周向相对滑动，避免轴孔配合面在交变载荷下出现微动磨损。壳体底部带有一体式安装脚，脚上开设螺栓过孔，设备就位时可直接通过螺栓固定在机架台面或安装基板上，安装脚的受力方向与齿轮啮合产生的径向力、轴向力路径对齐，能把工作振动直接传导至基础框架，减少箱体自身的共振变形。

　　外形边界方面，整个箱体轮廓趋近方正圆角造型，没有外凸的冗余结构，在排布多台联动设备时可以紧凑并排布置，节省安装空间；轴伸长度控制在刚好满足联轴器装拆的范围，避免过长轴段在悬臂载荷下产生挠曲变形，影响齿轮啮合的齿面接触精度。设计过程中重点校核了齿轮副的中心距公差与轴承座的同轴度，箱体轴承孔采用一次装夹镗削加工思路，保证两根轴的支撑孔位位置精度，让齿面啮合时沿齿宽方向均匀接触，避免偏载导致局部齿面过早点蚀。润滑方式适配浸油润滑结构，箱体内腔可留存适量润滑油，齿轮运转时带起油液飞溅至啮合点与轴承位置，无需额外配置复杂的强制润滑管路，降低整机维护成本。壳体外侧的加强筋沿螺栓连接位与轴承支撑位分布，在不显著增加壁厚的前提下提升箱体刚性，承受齿轮传动产生的分力时，腔体变形量控制在不破坏齿轮侧隙的范围内，保障传动平稳性，降低运行噪音。
