剖视结构燃气轮机涡轮三维设计作品

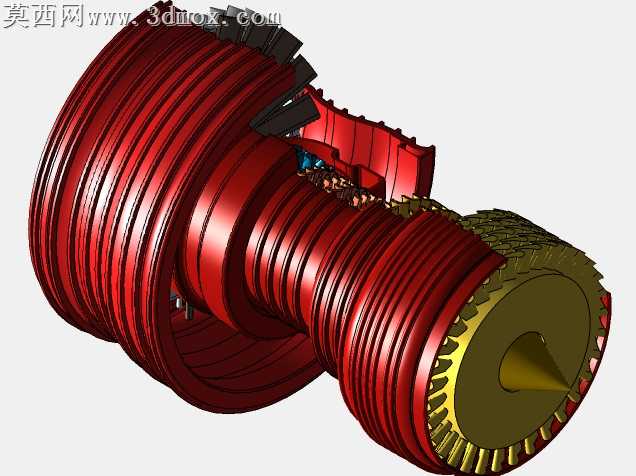

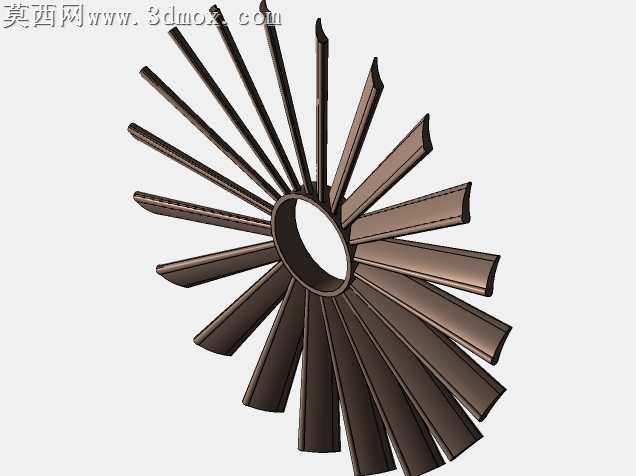

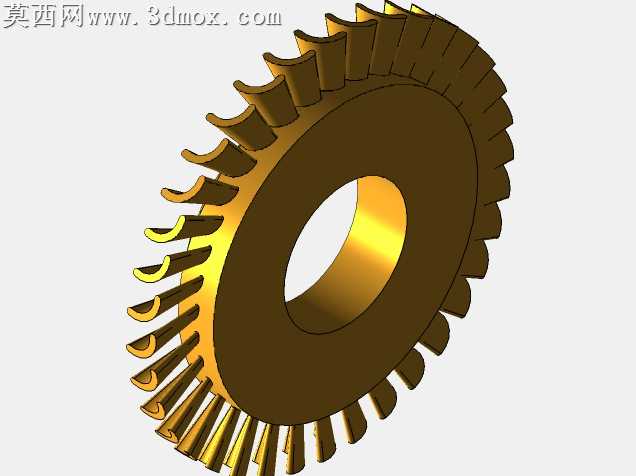

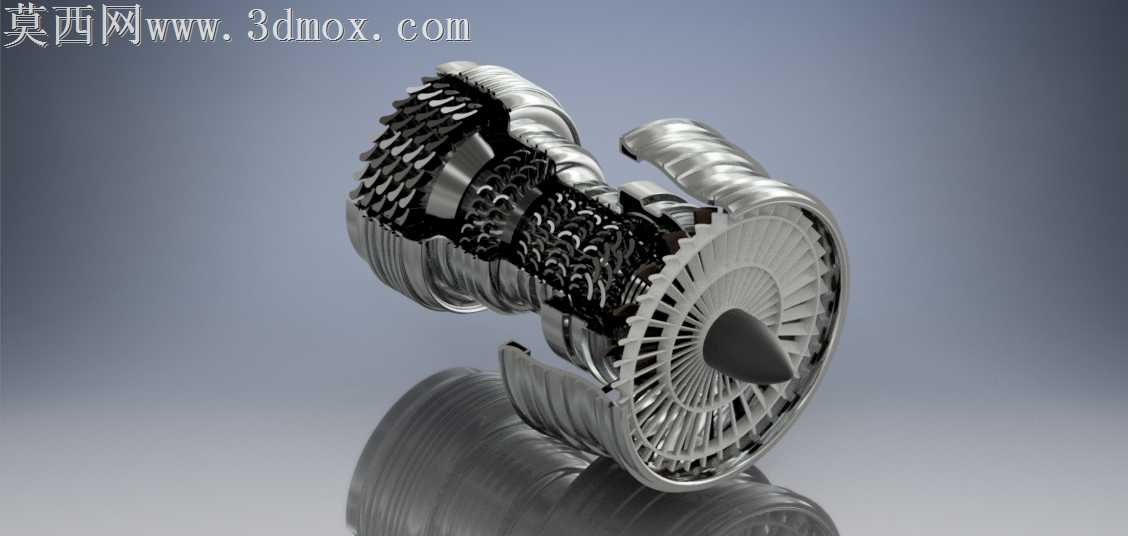

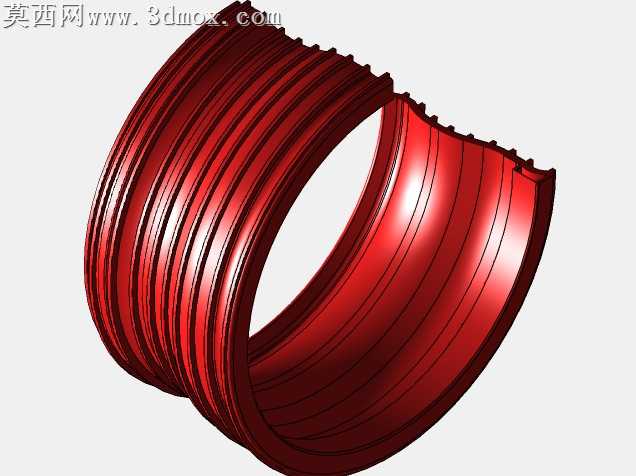

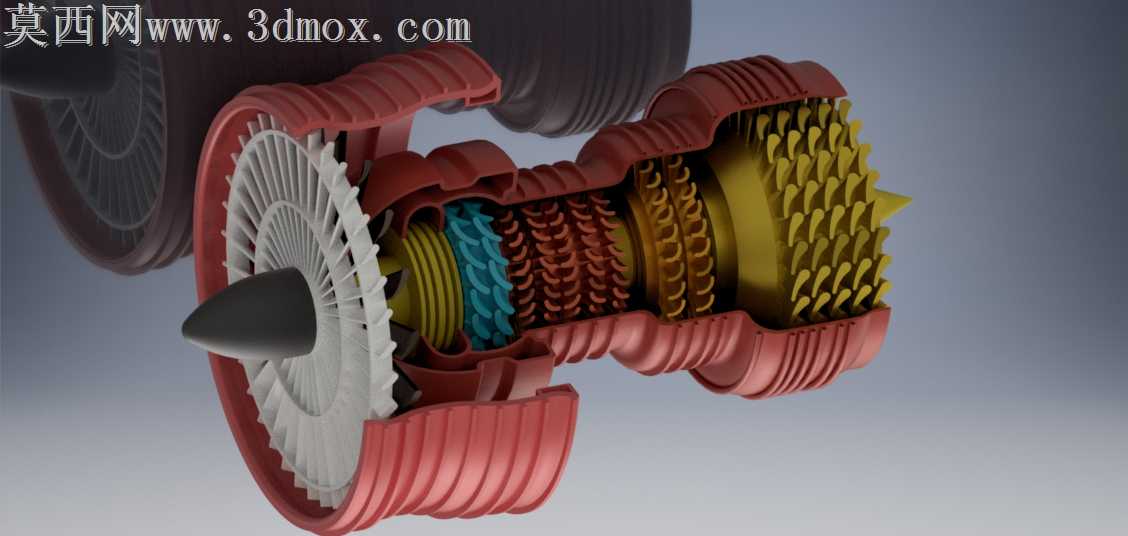

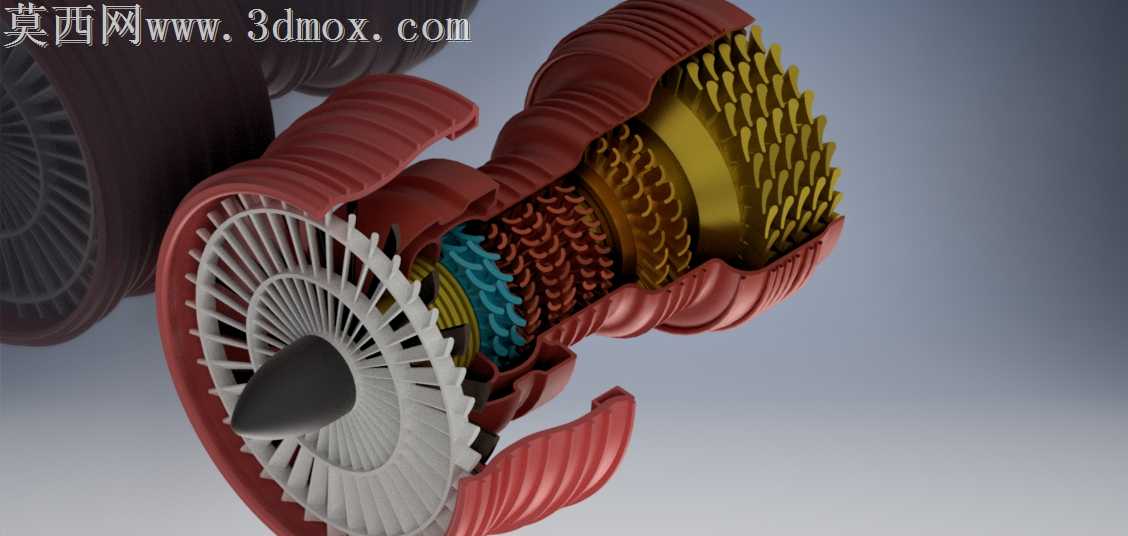

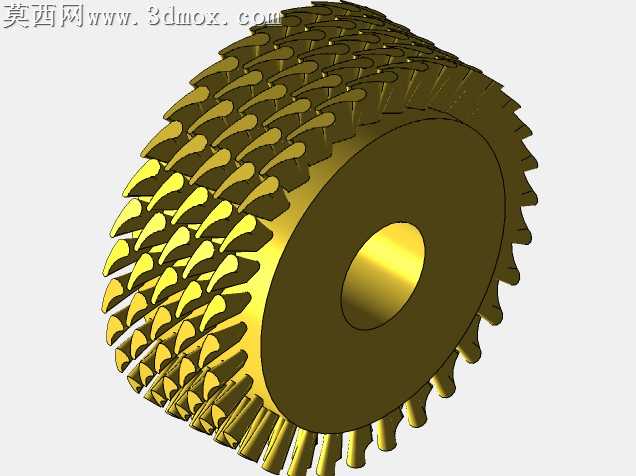

本作品为燃气轮机核心涡轮部件的剖视展示三维设计，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先针对涡轮前端进气整流锥做曲面放样建模，保证锥面流线曲率符合进气导流的气动要求，锥面与后续叶轮轮毂的衔接处做G2连续曲面过渡，避免气流经过时产生不必要的紊流。针对外露的压气机叶轮部分，采用阵列特征完成所有叶片的建模，每一片叶片的翼型截面都参照真实燃气轮机的气动参数做轮廓约束，叶片从叶根到叶顶的扭转角度、厚度渐变都做了参数化关联，可通过调整参数快速修改叶片的气动外形，叶轮与中心轴的连接位置做了安装榫槽的细节结构还原，还原真实部件的装配逻辑。模型采用半剖视的展示形式，将涡轮内部的多级涡轮盘、冷却流道、内部支撑结构完整呈现，内部的冷却通道做了镂空结构处理，清晰展示高温燃气流经区域的冷却回路布局，各级涡轮盘之间的密封结构、连接螺栓的排布都做了等比例还原，没有省略核心的装配细节。材质与渲染阶段，针对不同部件做了差异化的材质分配：外露的叶片部分采用高温合金材质，调整金属粗糙度参数模拟高温工作环境下形成的哑光金属质感，金属表面添加细微的使用划痕纹理提升真实感；内部的承力结构采用稍深的金属材质，与外部叶片形成视觉区分，方便观察内部层级结构；整流锥部分做了深色哑光材质处理，突出前端进气的轮廓形态。渲染采用影棚柔光布光方案，主光源从模型侧上方45度照射，勾勒出叶片的轮廓与内部结构的层次感，辅助光源从另一侧补光，避免剖视内部结构出现死黑区域，背景采用渐变灰色调，将视觉焦点完全集中在涡轮本体的结构展示上。设计思路上以清晰展示燃气轮机涡轮的内外层级结构为核心，采用半剖的呈现方式打破完整外壳的视觉遮挡，让观看者可以同时观察到外部叶轮的气动外形与内部的多级传动、冷却结构，兼顾外观展示与内部结构原理的呈现，可用于燃气轮机结构教学、动力机械部件展示等场景，模型的所有结构都做了实体化处理，各部件之间的装配间隙符合真实工程设计的公差要求，没有出现结构穿模、曲面破面的问题，完整还原了燃气轮机涡轮从进气端到做功端的完整结构逻辑。
