机柜侧装式空气冷却换热装置

　　这款侧装式空气冷却装置主要面向密闭电气柜、小型通讯机柜、工业控制箱内部的热管理场景，这类现场往往不允许柜内空气直接与车间粉尘、油雾环境连通，需要通过独立风道完成柜内热空气的导流与置换，避免变频器、继电器、PLC模块长期在高温环境下出现误触发、元件老化加速的问题。

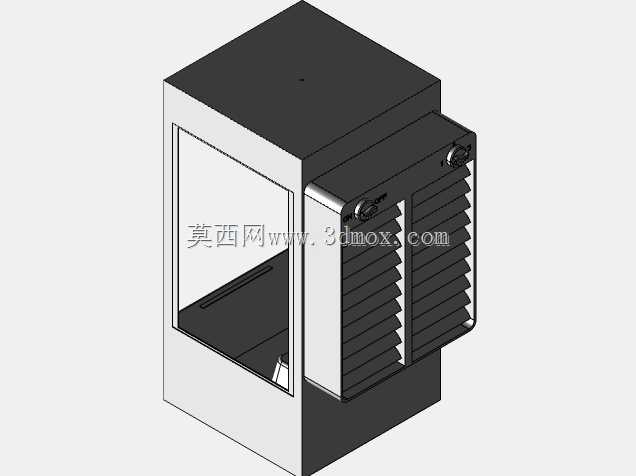

　　从结构布局来看，装置采用长方体主机身搭配侧出风段的组合形式，主机身预留平整嵌入面，可直接贴合机柜侧壁开孔安装，安装时仅需在柜壁开出对应通风窗口，四周通过密封压条贴合，无需在柜内额外占用大量走线空间；侧部出风段集成两组并排的轴流风机，外侧覆盖横向导流百叶，百叶叶片呈向下倾斜角度，既可以引导冷却气流定向送出，也能阻挡外部飞溅水滴、大颗粒粉尘直接落入风机腔，风机端部预留紧固点位，日常维护时可单独拆下风机组件清理扇叶积尘，不用整体拆解冷却器主体。

　　设计过程中优先考虑了柜内气流组织逻辑：机身内侧的敞口进风区域正对柜内发热元件集中区，热空气自然上升后被风机负压吸入冷却流道，经过换热导流路径后从外侧百叶排出，形成稳定的柜内循环风路，避免出现散热死角。机身外壳采用薄钣金折弯拼接结构，棱边做折边强化处理，在控制整体重量的同时抑制风机运行带来的壳体共振，进出风区域的边界尺寸做了圆角过渡，安装时不会割损柜壁密封胶条。

　　建模阶段所有装配关系完全按照实际装机逻辑搭建：风机与安装支架的对位孔、百叶与风罩的卡扣槽、机身拼接处的定位止口都做了完整还原，结构工程师可以直接参考该模型核对机柜开孔尺寸、预留安装间隙，也可以在此基础上调整风机数量、百叶间距来适配不同发热量的柜型，选型人员能够直观判断装置凸出柜壁的厚度，提前规避柜外管线、相邻柜体的安装干涉问题，整套结构兼顾了散热效率、防护等级与现场安装维护的实操性。
