家用多功能榨汁搅拌料理设备结构

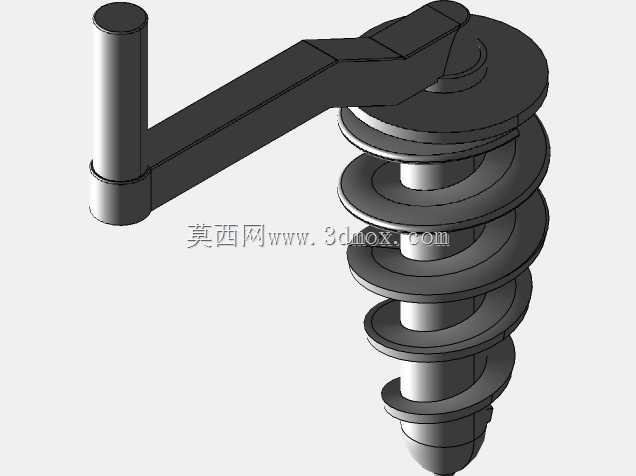

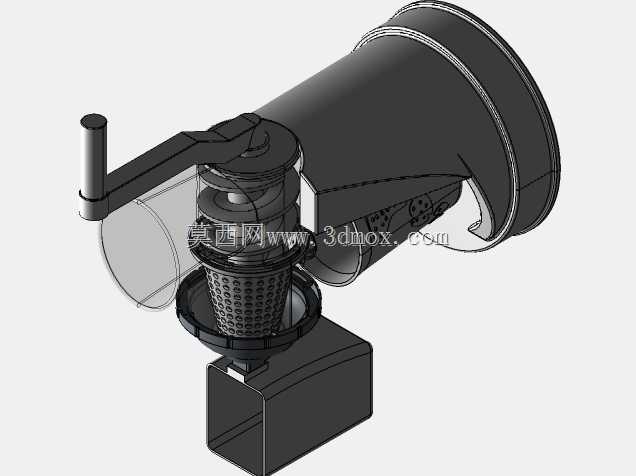

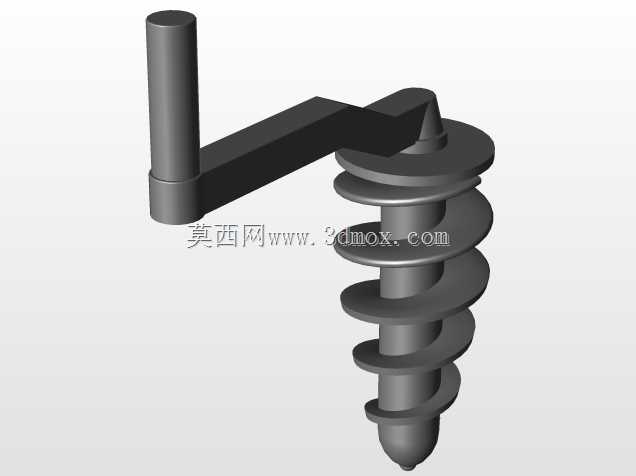

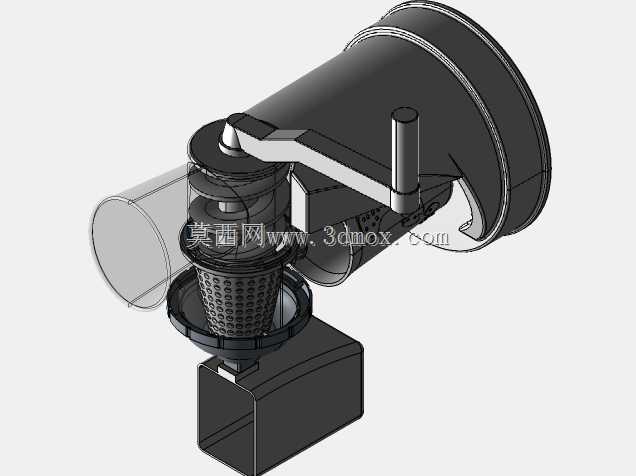

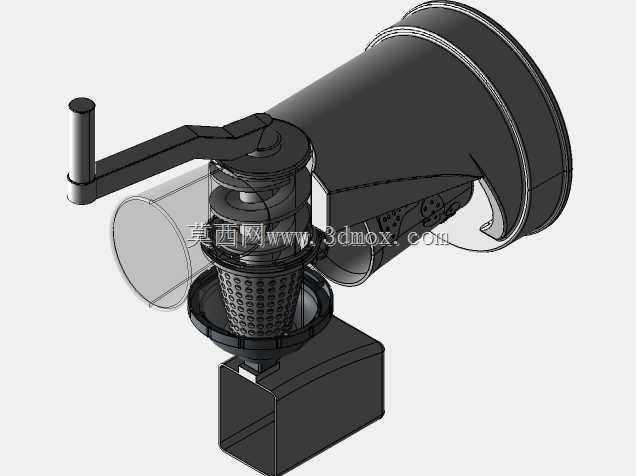

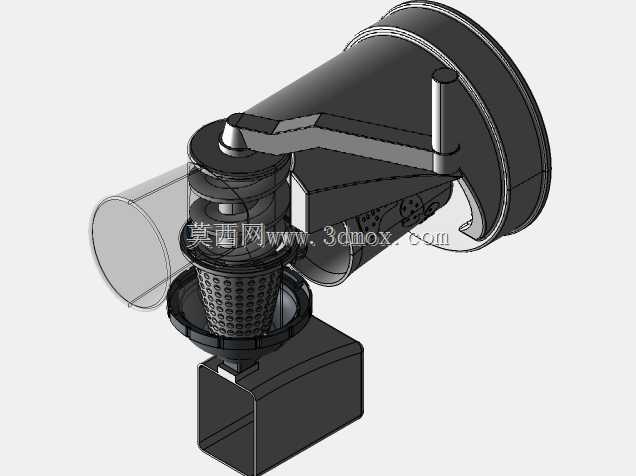

　　该套三维结构围绕小型厨用食材处理设备展开，整机采用卧式主机搭配前置透明处理腔的布局，适配家庭鲜榨果蔬、混合流食、辅食搅打这类高频使用场景，设备工作时动力从主机腔输出，带动腔体内的多孔滤筒与切削搅打组件高速运转，食材从侧方进料通道送入后，先经过切削刃破碎，再通过带细密网孔的滤筒完成渣汁分离，汁液透过滤网汇集到出汁通道，果渣则沿滤筒内侧推送至排渣端，整套流程无需额外人工过滤，处理完成后拆解腔体即可逐件冲洗，适配日常厨房的清洁维护需求。

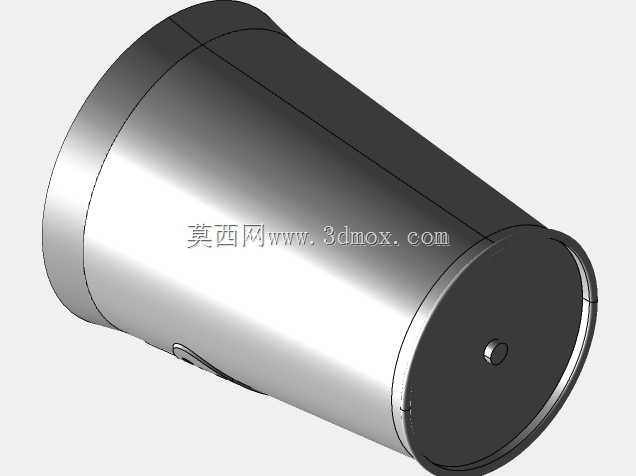

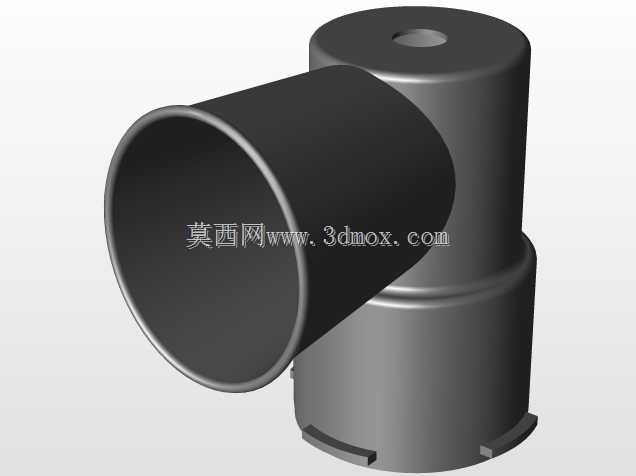

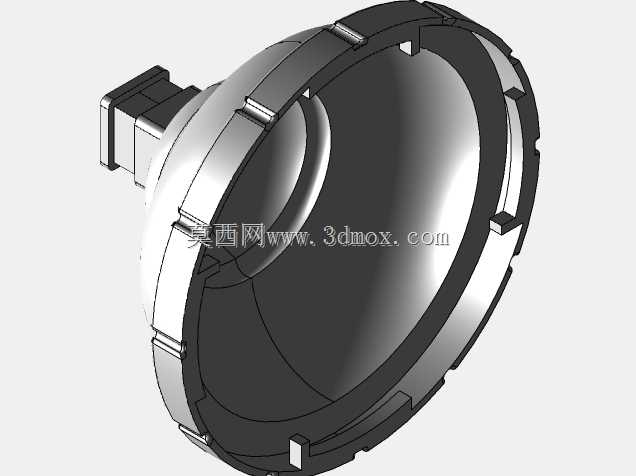

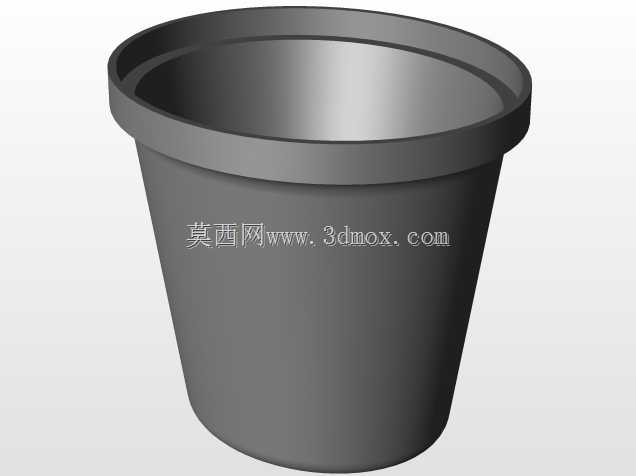

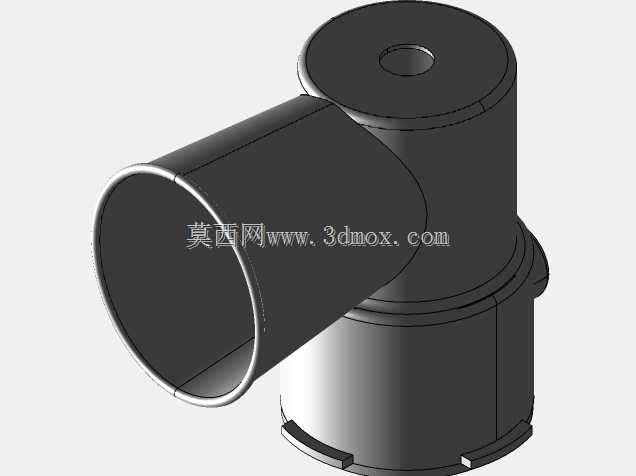

　　从结构设计逻辑来看，整机拆分为动力主机壳体、传动连接座、过滤搅打腔体、进料压杆、端盖密封件几个独立模块，各模块之间通过止口定位配合，装配时腔体对准主机传动卡位推入即可完成动力对接，拆卸时反向操作即可分离所有接触食材的部件，没有复杂的内嵌卡扣死角。主机外壳采用流线型包覆造型，内部预留电机安装位与散热风道空间，底部设置平整支撑面，工作时整机重心落在主机底座区域，高速搅打产生的振动可以被底座充分承接，避免作业过程中设备移位。透明处理腔采用薄壁圆筒造型，侧壁预留进料对接开口，操作者可以直接观察内部食材的破碎、过滤状态，随时调整进料推送的力度。

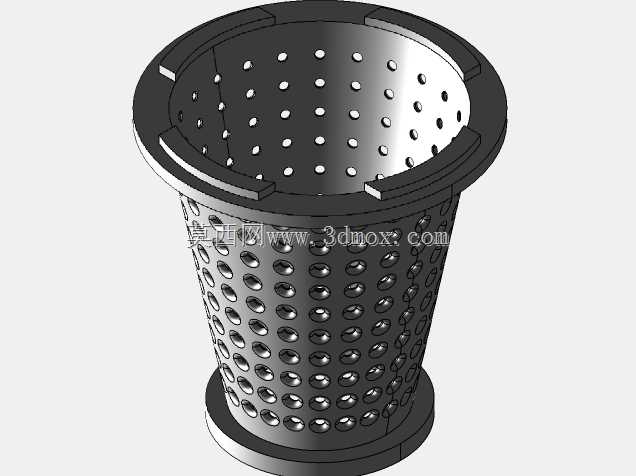

　　安装边界层面，整机卧式布置的总长度适配常规厨房台面的纵深尺寸，主机底部的支撑轮廓尺寸预留了台面放置的余量，侧边操作手柄的伸出长度避开了墙面遮挡，进料压杆的上下行程在腔体上方预留了足够操作空间，不需要额外预留过大的台面空位。滤筒组件的网孔区域做了连续排布设计，既保证汁液透过的通流面积，也能拦截粒径较大的果渣，搅打刃口和滤筒内壁的间隙控制在极小范围，避免大块食材卡滞在运动间隙中。传动衔接位置设置了嵌套式的配合结构，动力输出轴和腔体内部的旋转件同轴度可以通过止口配合自动对齐，装配时不需要反复调整对位，降低了普通用户拆装复原的难度。

　　这套结构同时兼顾了榨汁与搅拌两类功能的拓展性，更换腔体内的工作组件即可切换不同的食材处理模式，外壳的曲面造型同时规避了内部棱角积污的问题，所有和食材接触的部件都可以单独拆分，没有和主机固连的清洁死角，整体结构紧凑，功能分区清晰，完全贴合小型家用食品处理设备的使用需求。
