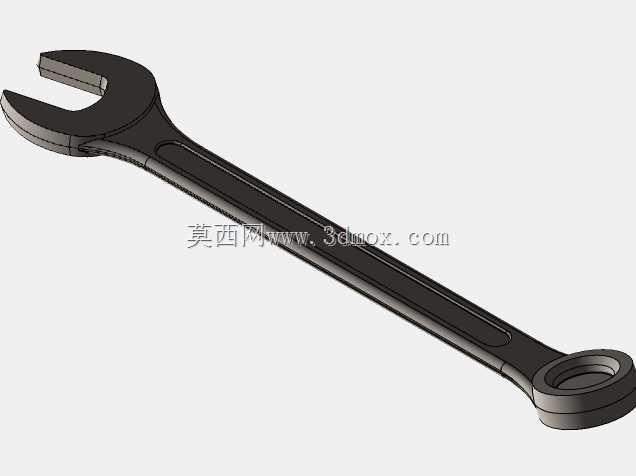

两用开口梅花扳手结构三维数模

　　这款两用扳手的三维结构围绕设备装配、产线检修和五金维修中的螺栓紧固场景展开，一端为开口扳口，另一端为梅花环头，同一根手柄可兼顾两种作业需求。开口端适合螺母侧面有操作空间、需要快速套入或退出的工况，例如机架外侧螺栓、设备护板紧固件；梅花端为多齿环形结构，能够包裹螺母六角受力面，在扭矩较大、空间受限或螺母边角已有磨损时更不容易滑脱，适合终拧紧、拆卸锈蚀紧固件以及对受力可靠性要求较高的部位。

　　建模时先确定两端规格与整体长度的匹配关系。扳口开度按对应六角螺母对边尺寸预留合理间隙，既保证能够顺利卡入，又避免间隙过大造成接触偏载；梅花环头内孔按六角轮廓形成多点接触，外圈加厚并过渡到手柄，以承受拧紧时的弯曲和扭转载荷。手柄部分采用长条形扁平截面，中段略窄、两端加宽，在控制重量的同时保留足够刚度，边缘做圆角过渡，避免应力集中在头部与杆身交接处。开口端的喉部、梅花端的环壁以及手柄过渡区都是结构校核时需要重点关注的位置。

　　从实际使用边界看，扳手总长决定力臂大小，头部厚度决定能否伸入狭窄空间，开口端外宽和梅花端外径则影响相邻螺栓之间的最小间距。布置设备紧固件时，如果螺栓过于靠近立板、管夹或其他零件，即使螺母本身可达，扳手头部也可能无法摆转；因此在结构设计阶段，应围绕扳手回转半径、头部进入方向和手柄摆动角度预留操作空间。该数模可直接用于维修工具方案展示、装配工位工具校核、教学演示以及手动紧固工具的结构参考，帮助设计者在产品开发早期同步考虑螺栓可达性和工具干涉问题。
