CBR600赛道摩托轮组制动总成

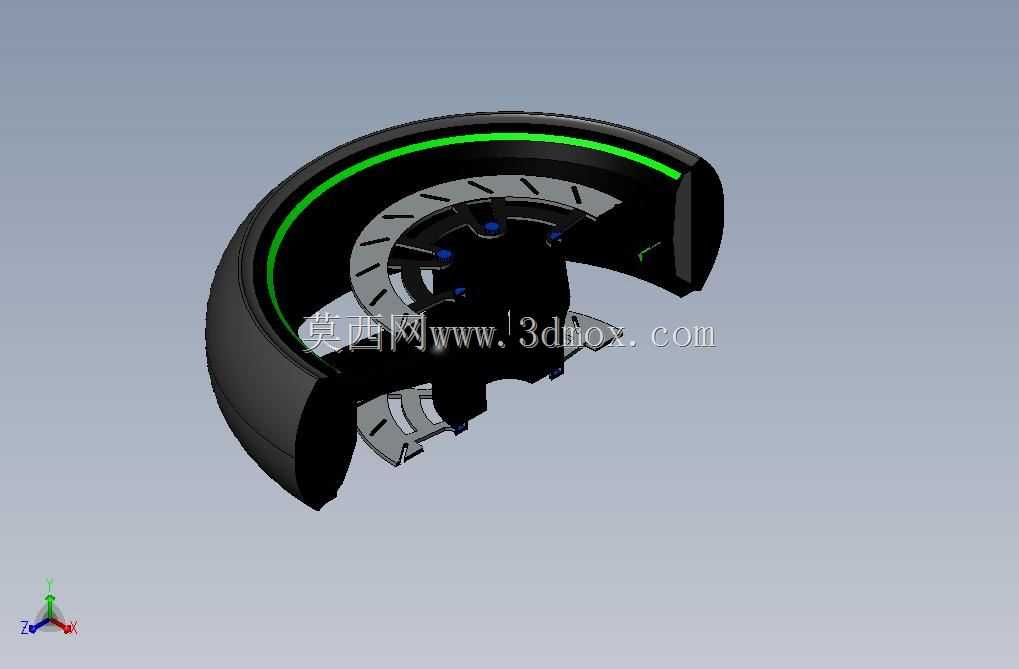

　　这套轮组总成面向中大排量仿赛摩托车的赛道工况开发，核心覆盖轮辋、浮动制动盘、卡钳安装位与轮辐支撑结构，适配CBR600这类运动摩托的激烈驾驶场景，日常可用于赛道改装验证、摩托零部件结构教学、两轮车行走系统选型参考。从实际使用逻辑来看，赛车车轮需要同时承接直道高速滚动的离心载荷、弯道侧倾时的交变侧向力，以及重刹瞬间制动盘传递的巨大扭矩，设计全程围绕刚性、轻量化与散热效率三个核心指标平衡。轮辋采用半剖展示的结构形式，可清晰看到胎圈安装槽的轮廓边界，轮缘处预留标准真空胎装配卡位，断面壁厚按照赛道胎压波动范围做梯度分布，靠近胎唇的位置加厚以抵御过弯时胎侧挤压带来的形变，轮辋中部做减薄挖空处理，降低轮端转动惯量，让加速与转向回正的响应更直接。

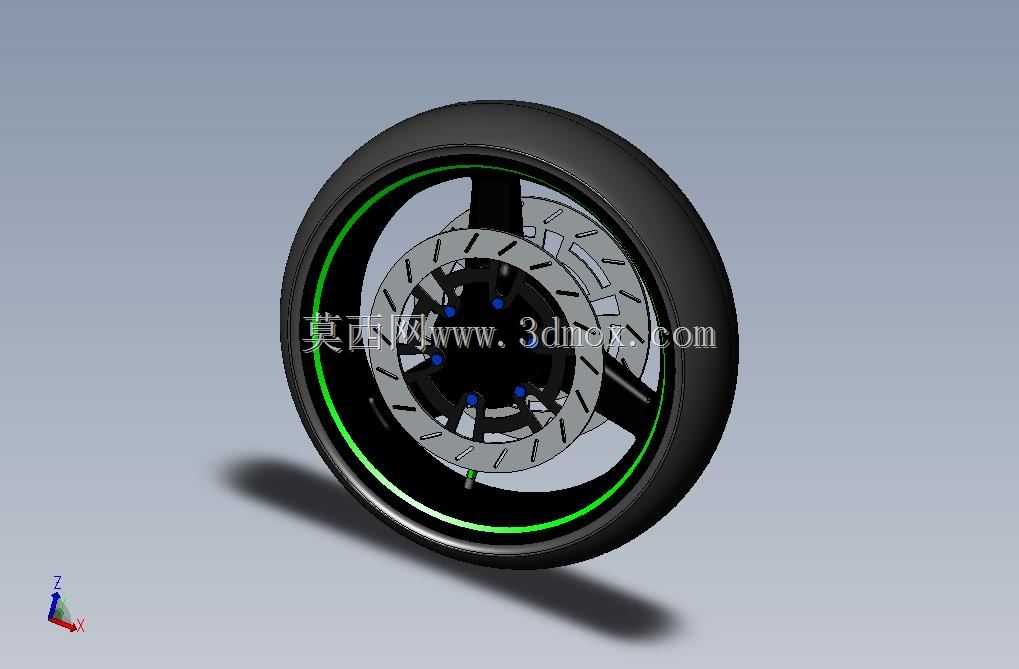

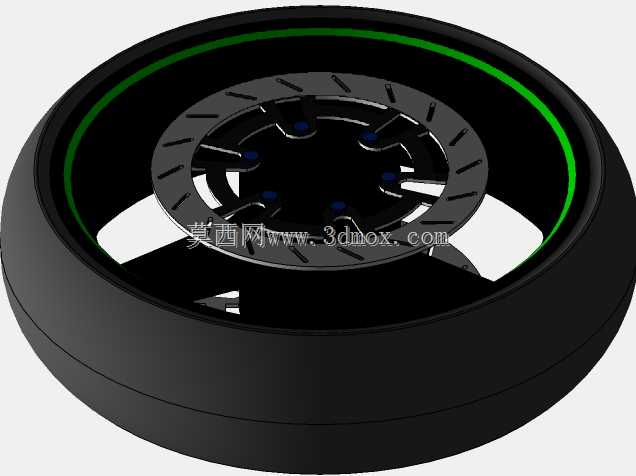

　　制动部分采用赛道常用的浮动碟结构，摩擦外圈通过传动扣与中心安装盘连接，重刹升温时碟片可径向自由膨胀，避免热变形导致的刹车抖动；碟面开设多组通风孔与划线槽，行驶中气流可顺着轮辐间隙穿过碟片，持续带走刹车片摩擦产生的热量，连续重刹工况下也能维持摩擦系数稳定。中心轮毂的辐条采用镂空放射式布局，每根辐条的受力截面经过拓扑优化，在满足冲击载荷强度要求的前提下剔除多余材料，辐条根部与轮毂轴承座衔接处做圆弧过渡，消除应力集中风险，轴承安装位的同轴度公差严格按照摩托行走系统标准设定，保证高速转动时无径向跳动。卡钳安装座直接集成在轮毂周边的匹配结构上，安装孔位的孔距、端面跳动量都参照量产赛用卡钳规格设定，改装时无需额外转接码即可对位装配。

　　轮辋外缘的装饰标识槽可粘贴赛道反光条，不影响轮胎装配的动平衡区间。建模过程中所有配合面都保留了真实装配间隙，轮胎与轮辋的配合边界、刹车片与制动碟的初始间隙、轴承与轮毂轴的配合公差都按实际工程参数设定，既可以作为整车装配时轮端干涉检查的参考，也能用于制动散热仿真的几何前处理，帮助结构工程师快速验证轮组在不同侧倾角、不同刹车强度下的受力表现，避免量产改装件出现刚性不足或散热失效的问题。
