超级摩托车辐条式后轮总成结构设计

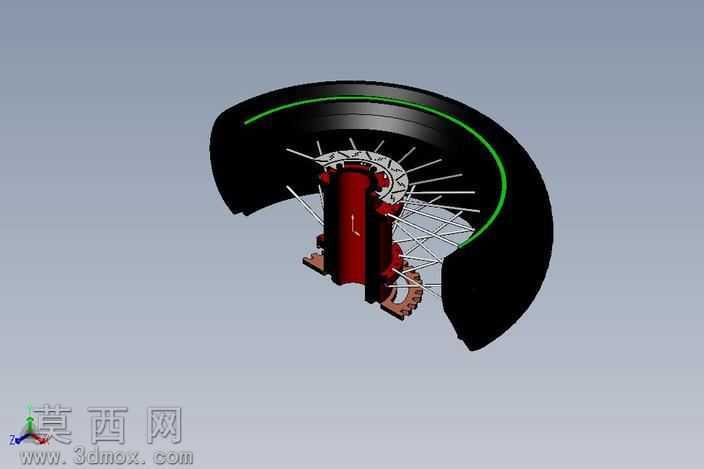

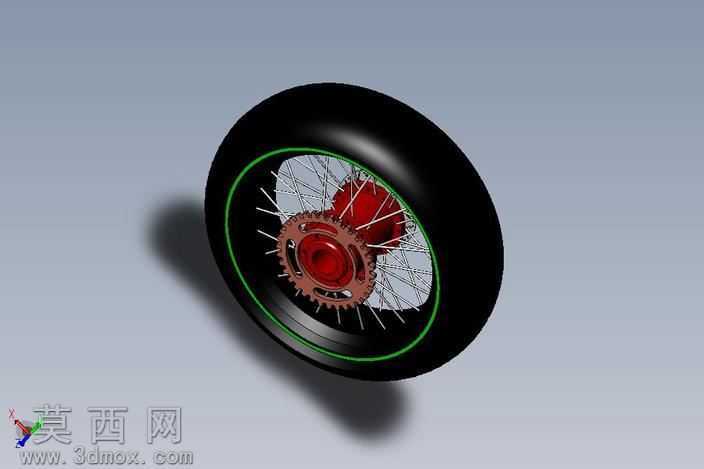

本作品为超级摩托车专用辐条式后轮总成三维设计，采用SolidWorks完成全参数化建模与装配验证，整体还原了高性能摩托后轮的完整结构与细节特征。建模过程中首先以轮辋的基准圆为核心定位基准，先构建带有绿色装饰圈的黑色橡胶轮胎实体，通过曲面扫掠命令生成轮胎的弧形外轮廓与胎壁结构，同时在胎面区域预留了防滑纹理的建模基准，还原真空轮胎的饱满形态。轮辋部分采用金属材质建模，通过旋转凸台命令生成轮辋的环形基体，边缘做了适配辐条安装的冲孔结构，每个安装孔的位置都经过圆周阵列参数计算，保证辐条排布的均匀对称。辐条部分采用细圆柱实体建模，每根辐条都设置了对应的张紧角度，从轮辋安装孔向中心轮毂辐射排布，通过装配配合约束每根辐条的两端连接位置，还原钢丝辐条轮的编织结构，既保证视觉上的通透感，也符合真实辐条轮的力学排布逻辑。中心轮毂部分采用红色金属漆材质渲染，拆分了轮毂基体、刹车鼓安装位、链轮固定座三个核心结构，其中链轮部分单独建模，还原了链齿的精确齿形与安装孔位，链轮与轮毂之间通过螺栓装配结构连接，还原真实后轮的动力传递路径。渲染阶段采用工作室渐变灰色背景，添加了柔和的侧上方主光源与底部补光，投射出自然的软阴影，突出轮胎的橡胶哑光质感、辐条的金属亮面质感与轮毂的红色烤漆质感，整体装配经过干涉检查，所有零部件之间无穿模问题，各连接结构的尺寸比例完全参照真实超级摩托后轮的参数设定，可用于摩托车结构教学、改装方案展示或相关零部件的设计参考。
