气动式疲劳弯曲试验夹具三维设计

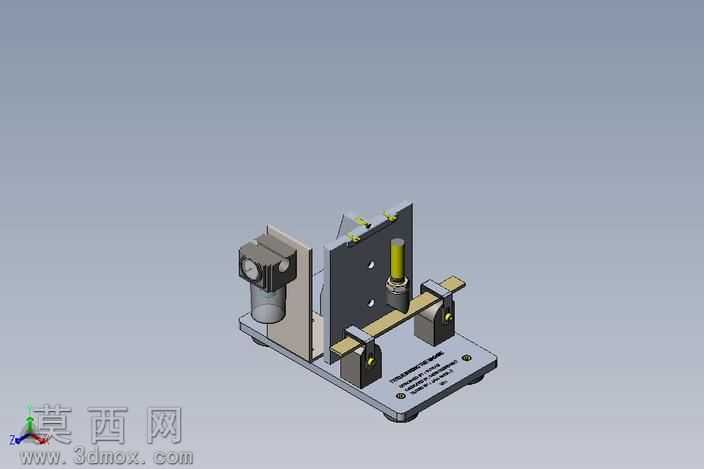

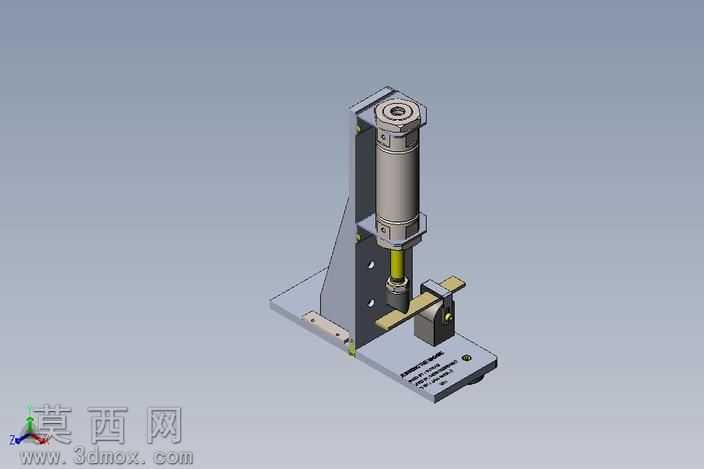

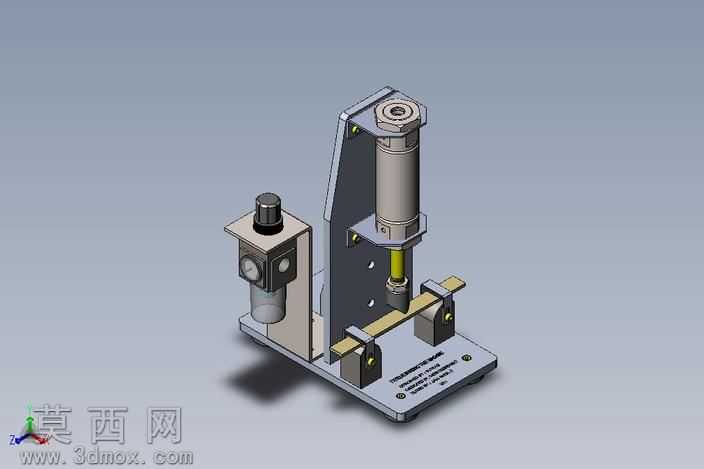

本模型为气动驱动的疲劳弯曲试验专用夹具，采用三维建模软件完成全参数化设计，所有零部件均按照实际机械加工工艺要求构建，可直接用于工程参考与二次设计。建模过程中严格遵循机械设计公差配合规范，对底座、立式支撑立板、气动执行元件安装座、工件定位块、压头组件、气路控制单元等核心部件逐一进行结构建模，确保各部件装配关系准确，无干涉错配问题。渲染阶段采用工业级金属材质搭配哑光工程塑料材质，还原真实工装的质感：底座采用灰铸铁材质表现厚重稳定的基座特性，立板与定位块采用45号钢调质后的哑光金属质感，气动缸体采用阳极氧化铝的细腻金属质感，气路控制单元的调压阀、压力表、控制旋钮分别对应不同材质的视觉表现，搭配柔和的工业环境光与定向阴影，清晰呈现夹具的整体结构与装配层次。结构设计上，该夹具采用立式布局，底座通过地脚安装孔可固定于试验台台面，立式L型支撑立板承担气动执行元件的安装承载，垂直布置的气动缸作为动力输出端，搭配可更换的压头适配不同规格的条状试样，下方两个对称布置的可调定位块可根据试样长度、弯曲支点间距灵活调整位置，侧边集成的气动三联件可实现气压调节、压力显示与手动控制，无需额外外接复杂控制回路即可完成单次或循环弯曲加载动作。设计思路围绕疲劳弯曲试验的实际需求展开，兼顾装夹便捷性、试验稳定性与结构耐用性：定位块采用快速锁紧结构，调整支点位置时无需完全拆卸紧固件，压头与气动缸活塞杆采用快换连接结构，可根据不同弯曲半径要求更换对应压头，整体结构无冗余设计，所有受力部件均做了加强处理，可满足长时间循环疲劳试验的加载需求，气路元件与执行机构的集成布局有效缩小了夹具整体占地空间，适配多数常规试验台的安装尺寸要求。
