卡片式可视门铃型网络摄像终端结构

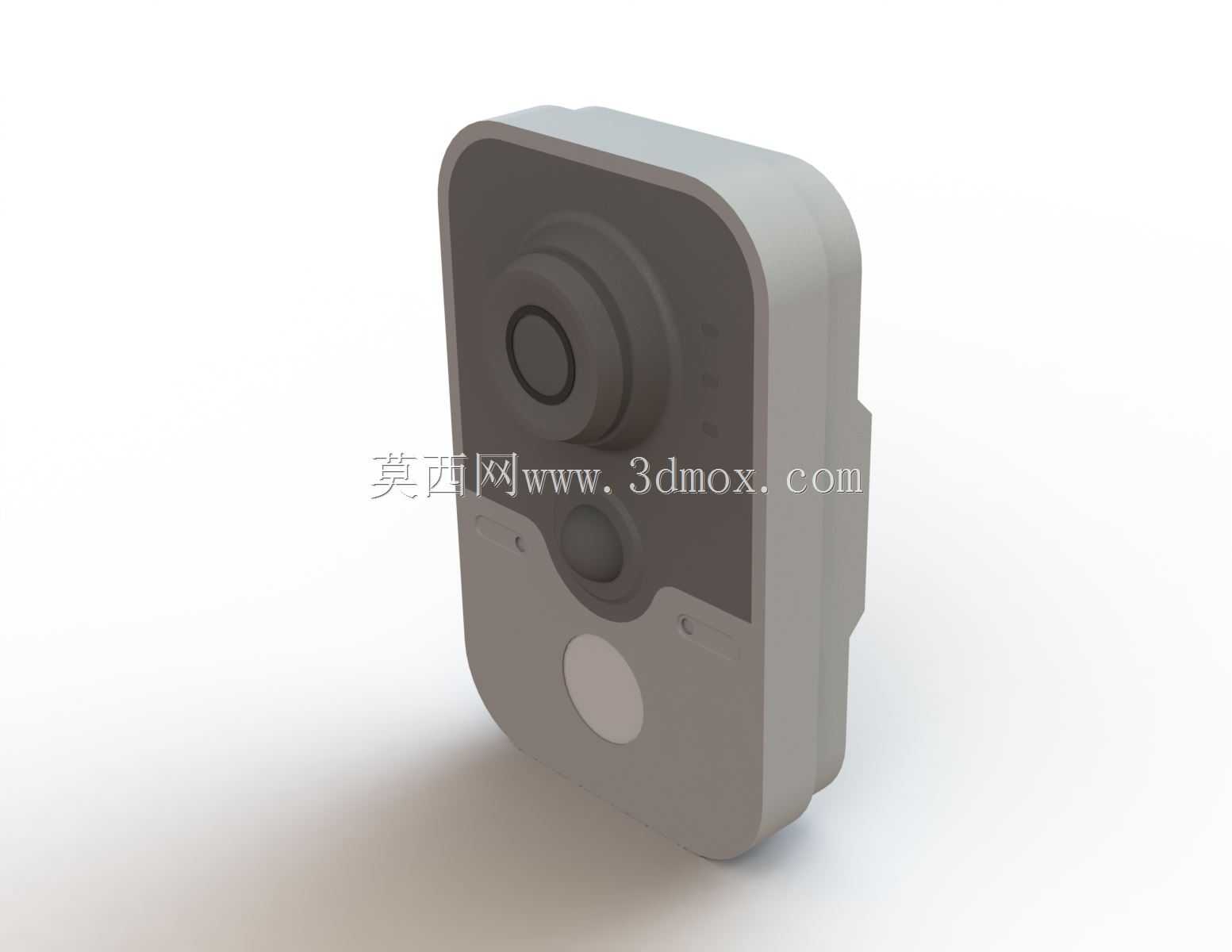

　　这款卡片式终端面向住宅入口、小型商铺前台、办公隔断、仓库门边等近距离点位，兼顾网络摄像与一键呼叫两类使用需求。设备正面上方布置主成像镜头，镜头周边形成深色面板区域，下方集成辅助采集元件和圆形呼叫按键，访客到达门口后可直接按压按键触发呼叫，室内或移动端能够同步查看画面并进行语音沟通。

　　从结构布局看，整机采用竖向圆角长方体外壳，前壳与后壳通过分件围合，侧边保留装配止口和局部卡扣空间。正面深色区域并非单纯装饰面，而是将镜头视窗、光敏元件、拾音孔位和按键区域集中布置，减少正面开孔数量，也让装配时的密封路径更连续。主镜头位于上部偏左位置，能够在壁挂状态下获得较稳定的人脸取景高度；下部圆形按键面积较大，访客在夜间或视线受限时也容易识别。

　　安装边界方面，该类设备通常贴墙固定在门侧1.4至1.6米高度，背部需要预留墙面贴附面和走线空间。若采用明线安装，机身侧面或背部应留出线缆转折半径；若采用暗线施工，底盒位置需与背部进线孔对齐。模型中的外壳厚度、镜头凸台和背部平面关系，可用于检查墙面贴合、螺钉柱避让以及门板开启时的干涉情况。设备前方应避免强逆光和雨水直冲，室外半开放场景使用时还需在结构评审阶段确认密封圈、按键防水和麦克风孔防护。

　　散热与维护同样影响结构细节。摄像主板、感光元件和无线通信模块集中在狭小壳体内，长时间运行会在镜头后方形成热源，外壳内侧需要保留筋位支撑板件，并在不破坏外观面的前提下形成空气通道。前窗材料要兼顾透光、耐磨和清洁，镜头周围不能因喷涂或装配偏差产生眩光。维修时通常从背部或前窗周边拆开，因此卡扣、螺钉柱和定位柱的位置需要在数模中明确，避免反复拆装后压伤排线。

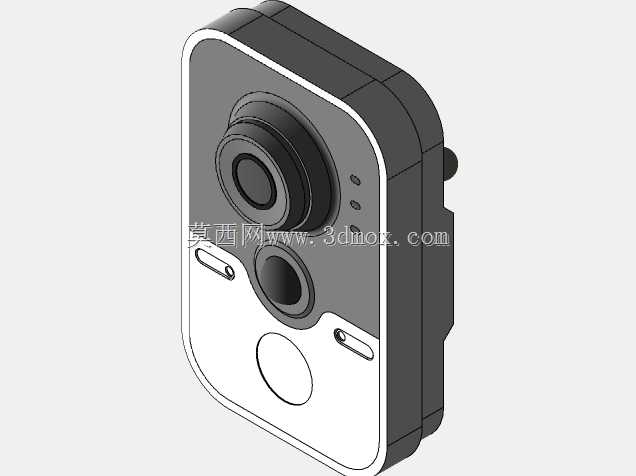

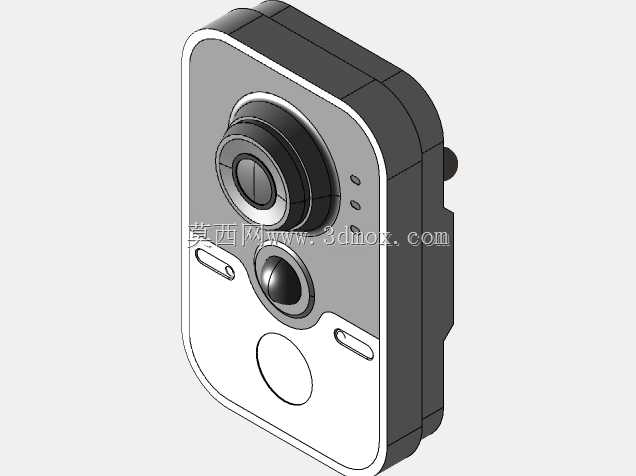

　　三维建模时应重点还原正面镜头台阶、按键圆形边界、壳体圆角过渡、背部安装面以及侧面拔模斜度。镜头轴线与墙面的夹角、呼叫键按压行程、拾音孔与主板麦克风的对位，都属于后续工程验证中容易被忽略的细节。该结构既可作为门禁可视终端的外观方案，也可为小型安防摄像机的壳体分件、孔位布置和壁挂安装提供直接参考。
