在工业现场的动力柜、空压机站、水泵机组、工程车辆与试验台架里,设备运行时长往往不是靠人工巡检记录,而是由面板式累时器持续累加。这个装置的核心价值,是把电机、泵、风机或整机的通电运行时间转化为可视读数,为维保周期制定、易损件寿命判断、租赁设备工时核算和故障追溯提供基础数据。它不需要复杂通讯,也不依赖上位机,只要接入对应回路就能长期工作,因此在传统控制柜和改造项目中仍然很常见。

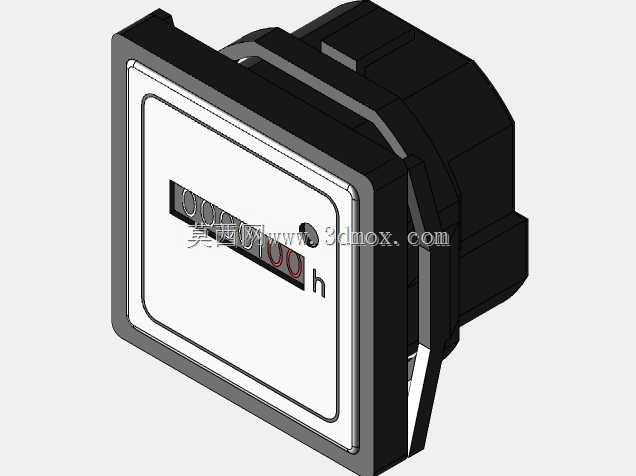

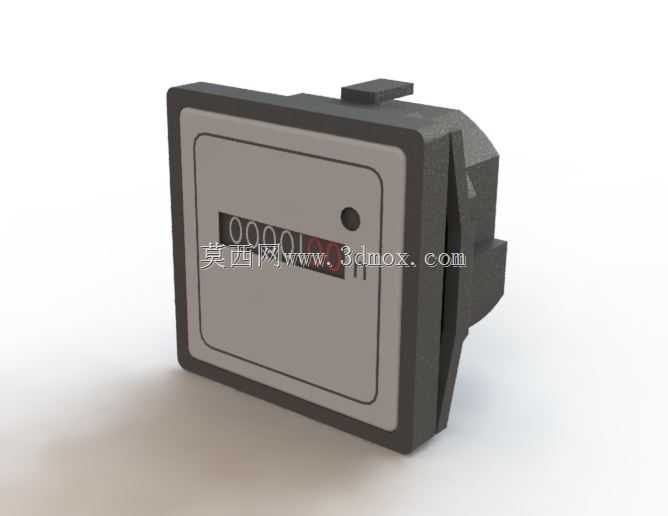

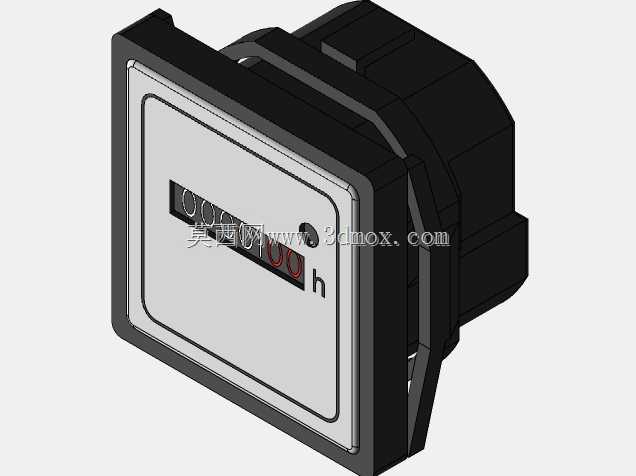

从结构上看,该计时装置采用方形嵌装壳体,正面为平整面板,中部设置机械式数字轮显示窗口,侧边预留小圆孔作为复位或指示结构;背部带有卡扣式安装结构,可直接卡入控制柜门板开孔,不需要额外支架。面板正面与柜体外侧齐平,后部伸入柜内,接线区域位于后侧,整体占用深度有限,适合在门板厚度不大、内部走线空间紧张的箱体中使用。建模时需要重点处理前框、显示窗、数字轮、侧孔、背部卡扣和接线端的位置关系,尤其卡扣与面板开孔之间的配合尺寸,直接决定现场装配是否顺畅。
显示部分采用滚轮计数形式,数字窗口横向排列,读数直观,抗干扰能力强。相比屏幕式计时模块,机械累时器在断电后仍能保持已累计数值,不受程序死机或通讯异常影响,适合长期无人值守场景。面板外圈做了阶梯边框,既增强正面辨识度,也能遮挡面板开孔边缘,使安装后外观更规整。背部壳体带有加强轮廓和定位结构,顶部凸起用于卡扣或固定,侧面形态为嵌装预留了弹性压紧空间。
实际选型时,先要确认面板开孔尺寸、柜体可用深度和接线方向,再结合回路电压确定计时模块规格。若安装在多台并列设备上,正面尺寸统一有利于柜体面板排布;若用于振动较大的工程机械,则要关注卡扣压紧量和背部接线余量,避免长期震动后松动。日常维护中,该装置通常不需要操作,仅在巡检时读取累计工时;当设备达到保养小时数后,可依据读数安排润滑、轴承检查、滤芯更换或整机检修。
三维设计过程中,正面外观与背部安装结构要同步校核:前框不能遮挡相邻按钮和指示灯,背部不能与线槽、端子排或柜门加强筋干涉;数字窗口区域应保持可视角度,面板贴膜或丝印位置需避开显示区。壳体棱线、圆角、卡扣斜角和显示窗凹槽都应按真实装配关系表达,这样输出的结构既可用于展示,也能作为控制柜面板开孔、布置和装配检查的参考。
