可调式悬臂电视墙面挂架结构设计

　　该挂架面向平板显示设备的墙面固定与姿态调节场景，常见于会议室工位旁、展厅展墙、家用客厅、监控值守台以及小型办公隔断区域。设备实际承担的作用并不只是把屏幕挂到墙上，而是在保证承载安全的前提下，让屏幕相对墙面获得伸出、收回、俯仰和水平转向能力，从而适配不同观看距离、坐姿高度和墙面布局。

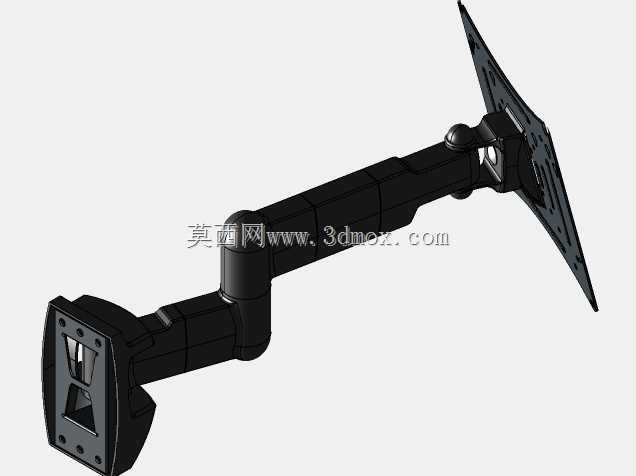

　　结构上可以拆成三个核心部分：墙面固定座、多段铰接悬臂和屏幕连接板。墙面固定座采用贴墙盒式造型，背部形成较大的接触面积，安装时需对准墙体承重区域，膨胀螺栓孔位应避开砖缝和轻质空心层；固定座与悬臂之间通过回转关节连接，关节处保留足够的轴向夹紧面，以承受屏幕偏载产生的倾覆力矩。悬臂部分采用分段方管式轮廓，臂体内部可预留走线空间，使电源线和信号线沿支架走向收拢，避免线缆外露晃动。相邻臂段之间设置竖向转轴，屏幕拉出后可左右摆动；不使用时，臂段能够折叠贴近墙面，减少通道占用。

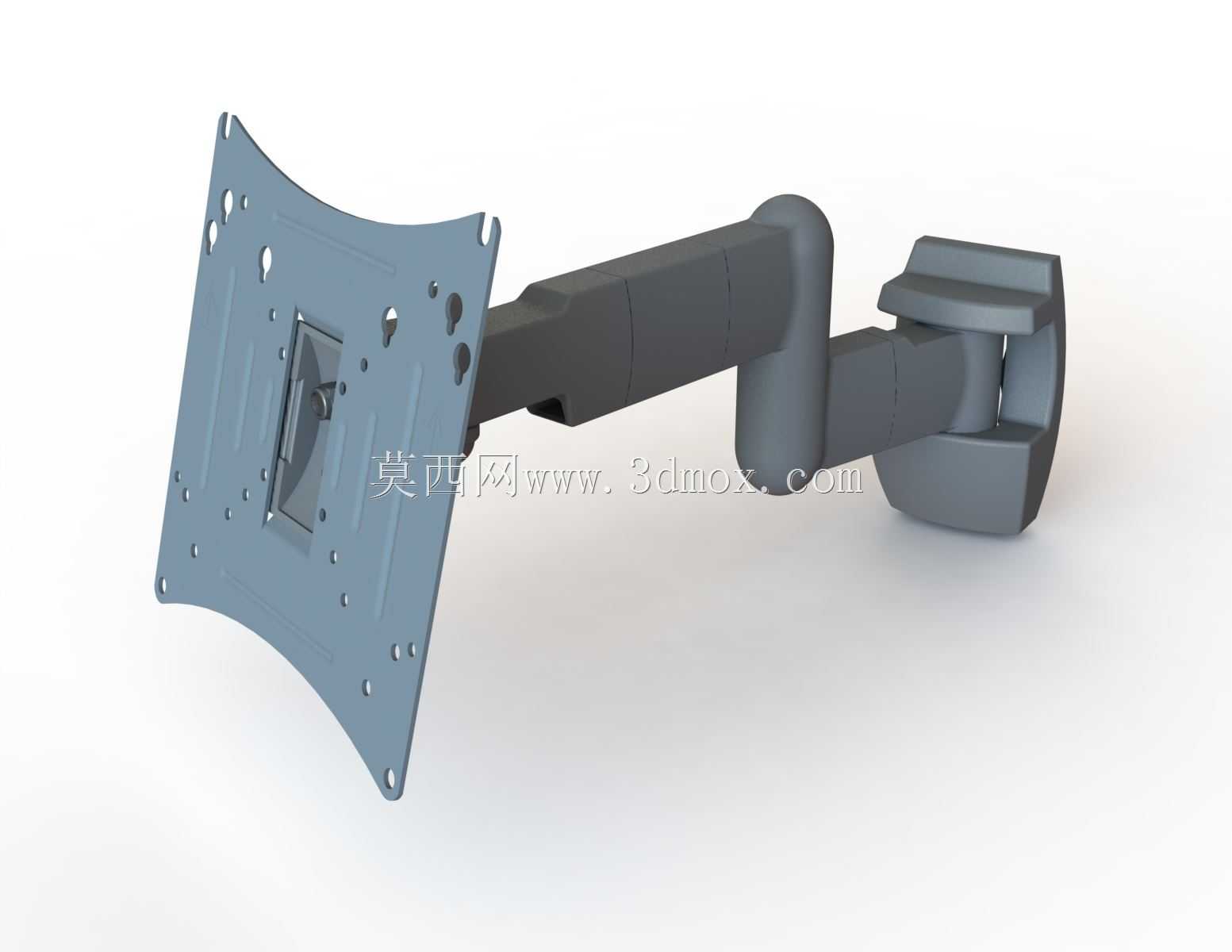

　　屏幕连接板为大面积冲压板件，四角和中部布置多组安装孔，孔位按常见平板电视的VESA安装间距展开，可覆盖不同孔距的中小尺寸屏幕。板件边缘做弧形收边，既降低安装时的磕碰风险，也减轻整体视觉重量。连接板与臂端之间设有俯仰调节接口，通过锁紧件改变屏幕倾角，调试完成后再固定，防止屏幕在反复触碰后下垂。

　　从安装边界看，选型时需要同时核对屏幕背面孔距、整机重量、墙面厚度以及臂体完全展开后的伸出距离。墙面底座应落在混凝土墙、实心砖墙或具备补强的木龙骨区域；若用于石膏板隔墙，不能只按板厚判断，必须把载荷传递到内部龙骨或附加预埋钢板。屏幕安装面与墙之间的最小间隙要满足插头、线缆弯折半径和手拧工具操作空间，臂体全伸时则应检查屏幕边缘与相邻门窗、柜体、吊顶的干涉关系。

　　设计思路上，这类支架优先保证关节刚度和安装容错。板件上的长圆孔和多排孔位用于吸收不同屏幕背面的凸台差异；回转关节采用摩擦锁紧与端面限位结合的方式，使调节动作平顺而停位可靠。三维建模时需重点表达臂段折叠包络、关节旋转角度、螺栓装配间隙以及挂装后屏幕重心相对墙面的力臂变化，避免只建立静止外观而忽略运动极限。对于结构工程师而言，真正影响使用的细节在于：展开状态下关节不能缓慢下坠，收回状态下臂体不能与墙面线缆冲突，连接板孔位不能与屏幕背部加强筋干涉，锁紧操作还要留给用户在挂装状态下可触及的工具空间。
