汽车空气过滤器生产用X-Y伺服移动工作台

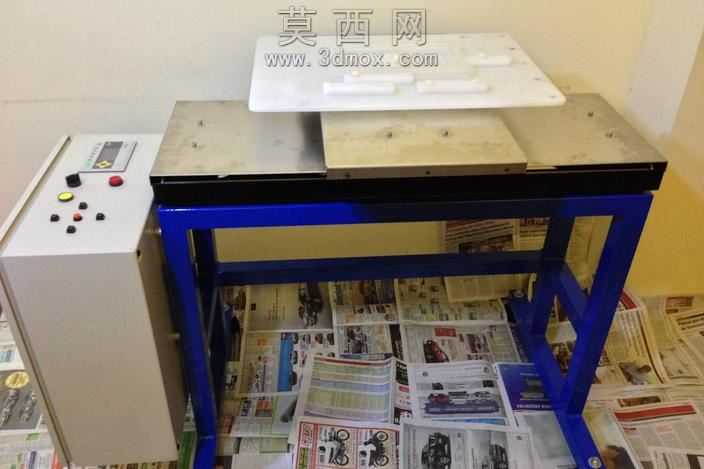

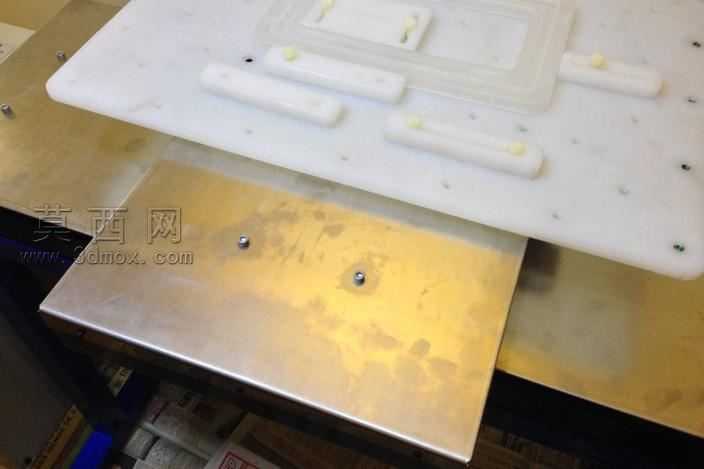

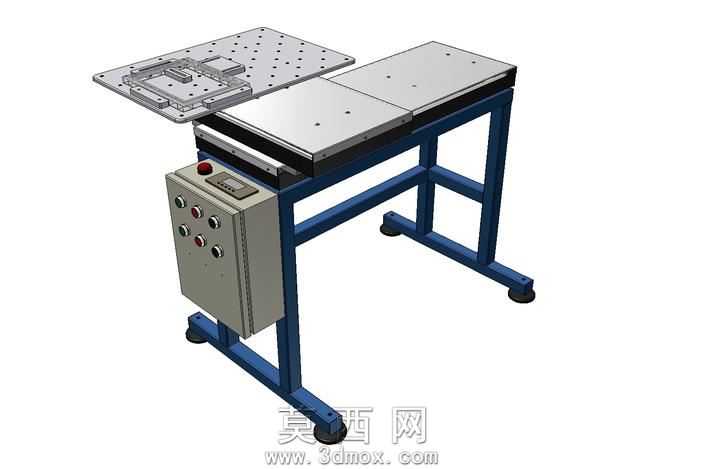

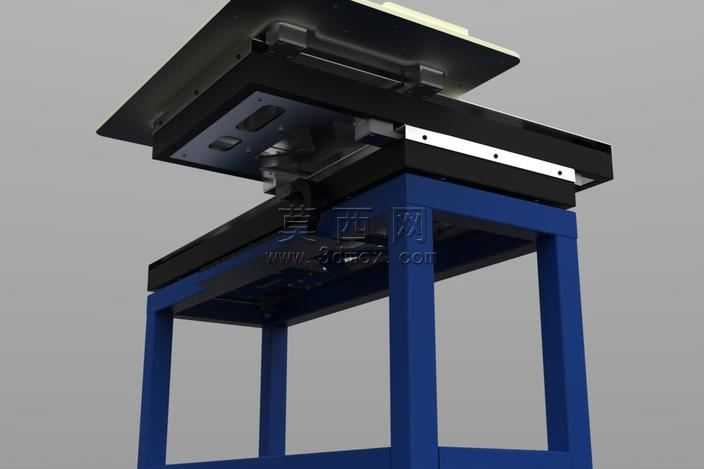

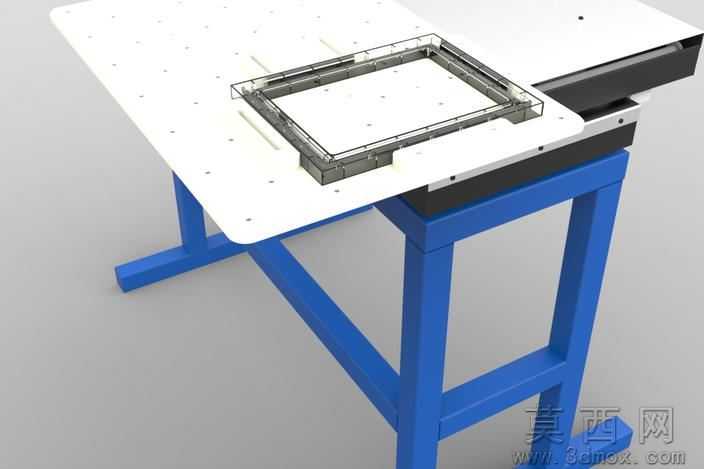

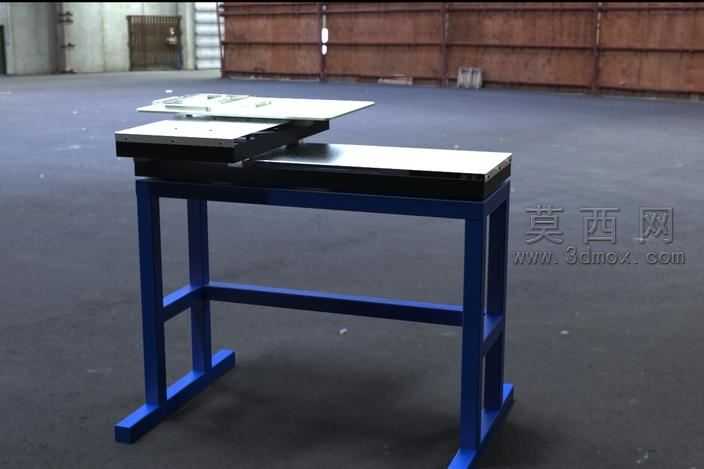

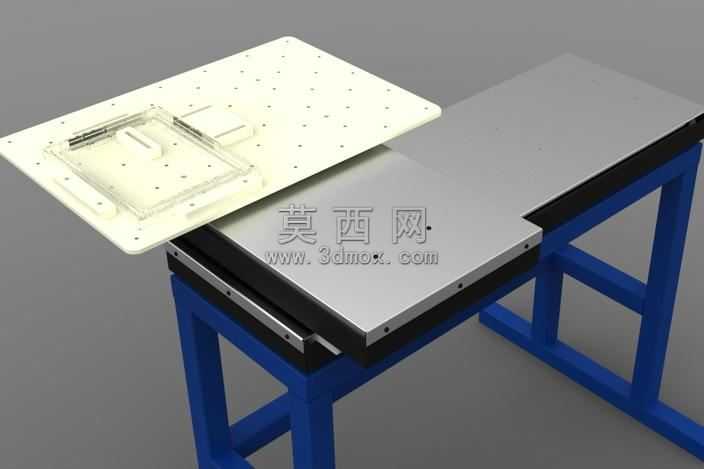

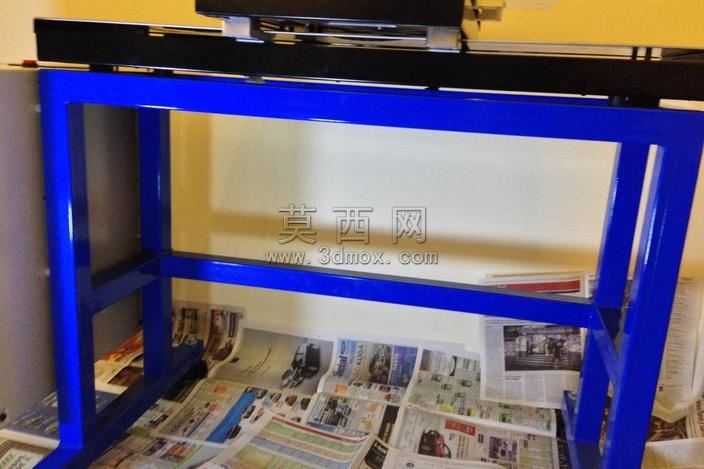

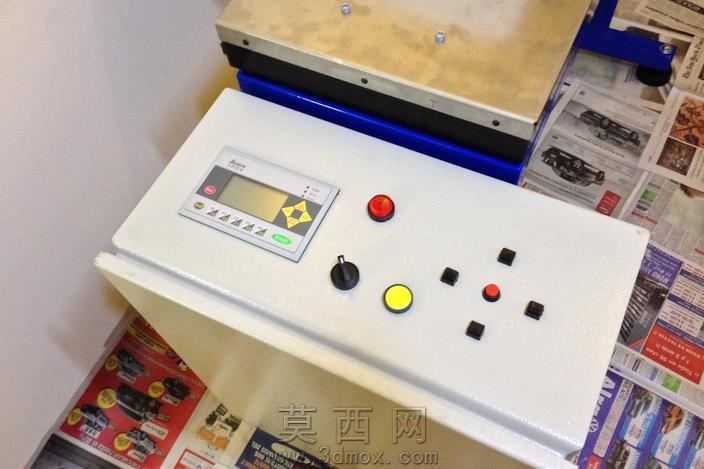

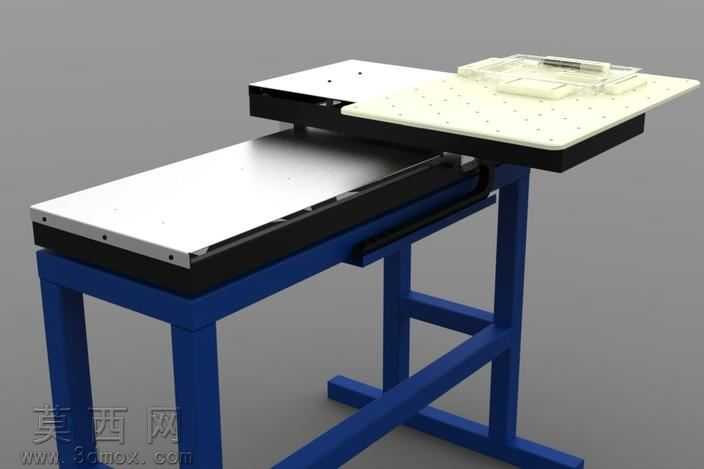

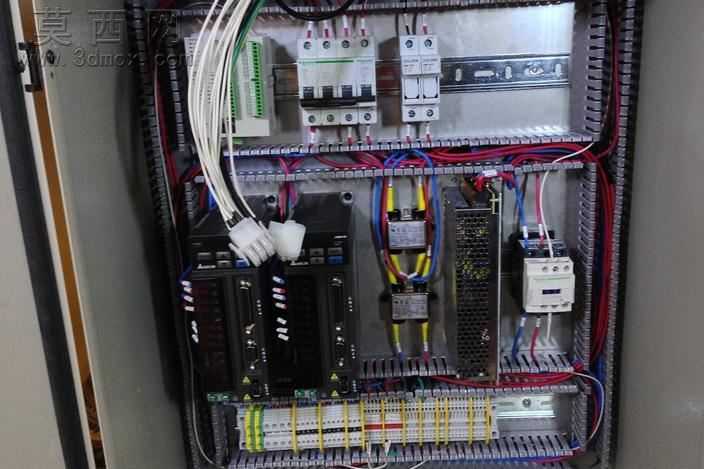

本模型为面向汽车空气过滤器聚氨酯浇注工序设计的X-Y伺服移动工作台，整体采用三维参数化建模完成，建模过程中对各功能模块进行独立装配约束，完整还原设备实际结构逻辑。模型外观渲染采用工业设备写实风格，机架部分赋予深蓝色哑光金属漆材质，模拟方通焊接机架的喷塑表面质感；工作台面板赋予拉丝不锈钢材质，还原金属板材经铣削加工后的平整哑光金属质感；控制箱体采用浅灰色冷轧板喷塑材质，按钮、急停开关分别赋予红、黑、绿等对应工程塑料与金属材质，急停蘑菇头做高光红色处理，操作面板上的显示屏赋予半透明玻璃与黑色塑料边框材质，脚轮部分采用黑色橡胶与镀锌金属支架的组合材质，整体渲染效果贴合工业现场设备的真实视觉表现。结构设计上，设备采用方通焊接一体式机架，底部配置可调脚杯与脚轮组合，兼顾设备移动便利性与工作状态的稳定性；机架上方搭载双轴直线移动模组，X轴与Y轴均采用伺服电机驱动配合直线导轨传动，保证移动定位精度，模组上方设置两块固定工装台板与一块可伸出移动台板，台板表面加工密集定位孔，用于快速装夹汽车空气过滤器模具，可实现模具在浇注工位的精准移位；机架侧方集成独立控制电箱，电箱面板集成急停按钮、功能控制按钮、状态指示灯与操作显示屏，电箱内部预留伺服驱动器、PLC控制器的安装空间，走线槽与接线端口均做建模还原。设计思路围绕提升聚氨酯浇注工序效率展开，针对传统人工移位浇注效率低、定位不准的问题，通过伺服双轴移动实现模具的精准工位切换，将单只过滤器的浇注流程耗时压缩至5秒，大幅提升汽车空气过滤器生产的自动化水平，模型完整保留各部件的装配间隙、安装孔位、传动配合关系，可直接用于设备方案评审、结构优化与生产加工参考。
