移动式工业冷冻冷却机组结构设计

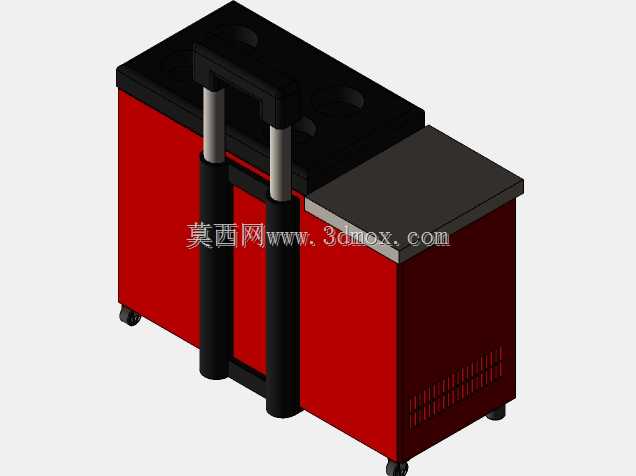

　　这套移动式冷冻冷却设备的三维结构，面向车间现场需要灵活布设冷源的工况搭建，整体采用箱式集成布局，将制冷循环核心部件、冷却腔室、送风换热段全部整合在可推移的柜体内，不需要在现场做复杂的管路预埋，推到工位旁接电即可对接产线的冷却需求。从现场使用的实际场景出发，设备顶部预留了两处沉孔工位，可临时放置待冷却的加工件、测温辅具或者小型工装，不用额外在工位旁配置置物台；柜体侧面下部开设了格栅式通风口，为内置的冷凝换热段提供进风通道，气流从侧下方进入后流经换热翅片，再从柜体背部的排风通道导出，避免热风直吹操作人员站位。柜体底部配置了四个万向脚轮，其中两个带刹车锁止结构，推移时借助柜体正面的双立柱伸缩拉杆施力，拉杆采用金属内杆加防滑握持套的结构，

　　拉出后高度适配成年人站立施力的姿态，转移工位时不需要弯腰抬运，锁定脚轮后设备在运行过程中不会因为风机振动出现移位。冷却腔作为设备的核心功能段，做了独立的隔层分隔，和电气控制段、制冷压缩段完全隔开，避免冷凝水渗入电气区域引发故障，腔体内壁预留了介质流通的管路安装位，可根据工况选配风冷或者水冷的换热模式，针对注塑模具降温、焊接工位焊头冷却、小型反应釜控温、实验室仪器恒温这类不同场景，只需要更换外接管路接头即可适配。结构设计阶段优先考虑了现场维护的便利性，柜体的红色侧面板均采用可拆卸式装配，周边预留了紧固件安装孔位，拆开侧板后可以直接接触到压缩机、过滤器、循环泵等核心部件，更换耗材或者检修管路时不需要完全拆解整机；

　　顶部的黑色台面板做了加厚处理，可承受日常工位上的小件放置载荷，边缘做了折边包边处理，避免剐蹭操作人员。设备的整体外形尺寸控制在单人可推移的范围内，宽度和深度适配车间标准通道的转弯半径，高度在成人腰部到胸部之间，日常操作面板、查看腔室状态都不需要登高或者过度弯腰；安装边界上只需要在设备摆放位置预留出侧面通风口的进风空间，背部留出排风散热的间隙，周边无强热源直吹、无大量粉尘飘散即可稳定运行，柜体的分隔式布局也把运行噪音阻隔在柜体内，相比敞开式的冷却装置更适合紧邻人工工位的使用场景。建模过程中所有钣金件的折弯边、装配间隙、脚轮安装座的加强结构都做了还原，拉杆的伸缩行程、顶部孔位的定位尺寸也和实际加工尺寸对齐，可直接用于钣金下料参考、设备布局干涉校验以及现场工位摆放的空间规划。
