双罐体地埋式储油成套设备结构

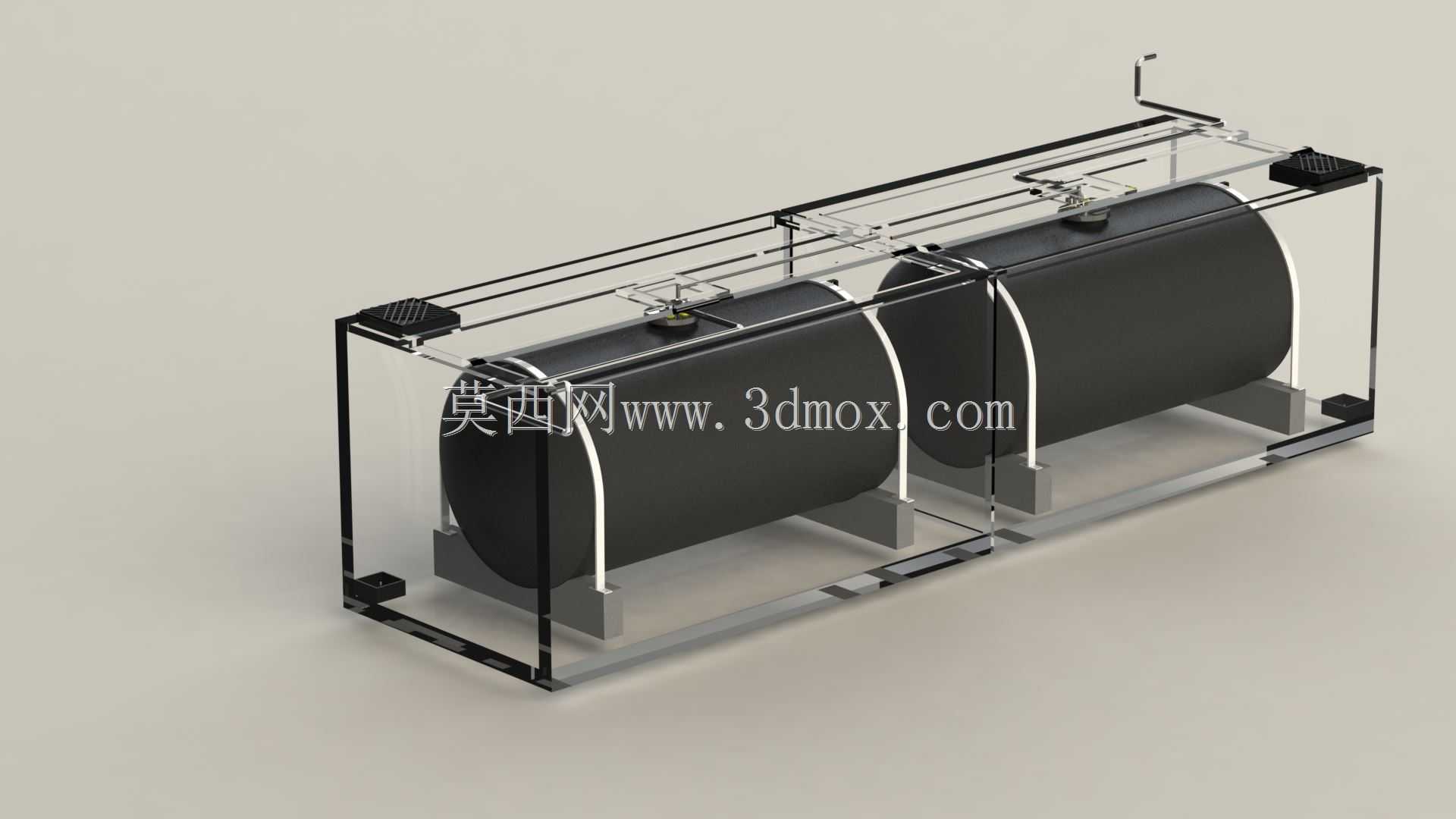

　　这套双罐体地埋储油结构，主要服务于加油站、厂区燃油中转点、野外作业补给站这类需要将储油设施埋入地下的场景，把卧式承压储油罐、外部防护围护框架、顶部管路操作平台整合为完整成套单元，规避地面储油占用场地、受日照温差影响大、安全防护距离不足的问题。

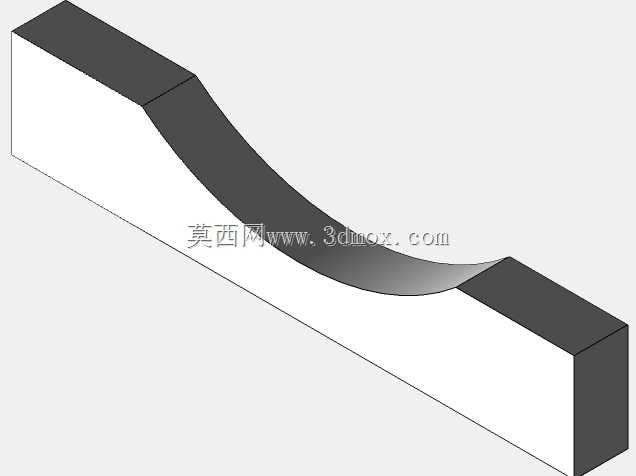

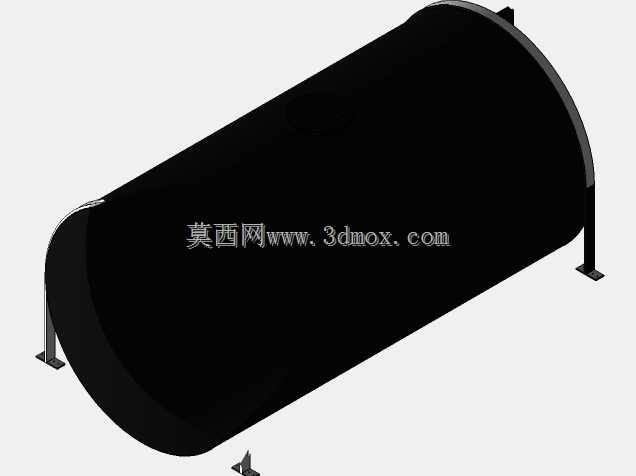

　　从实际使用逻辑来看，双罐并联的布局可以实现两种油品分开存储，或是单罐检修时另一罐持续供油，避免单罐故障直接中断供油作业；罐体采用卧式圆筒形态，筒身两端配置冲压成型封头，曲面结构能均匀承受覆土压力与内部油品静压，相比方形储腔应力分布更合理，长期埋地使用不会出现局部应力集中变形。罐体底部设置鞍式支撑座，支撑座与围护框架底梁固定，把罐体充液后的总荷载均匀传递到基础垫层，避免罐体局部悬空受弯。

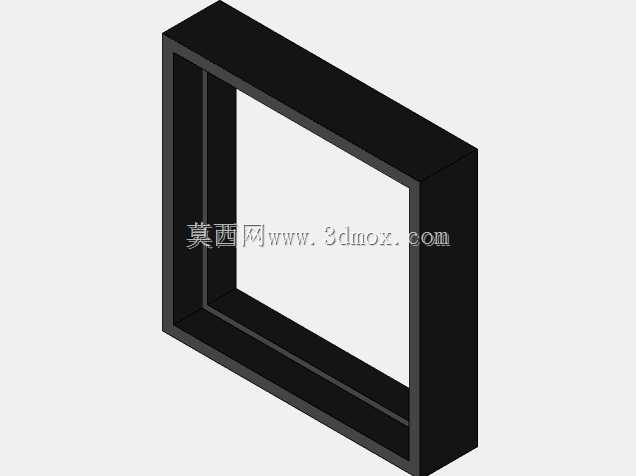

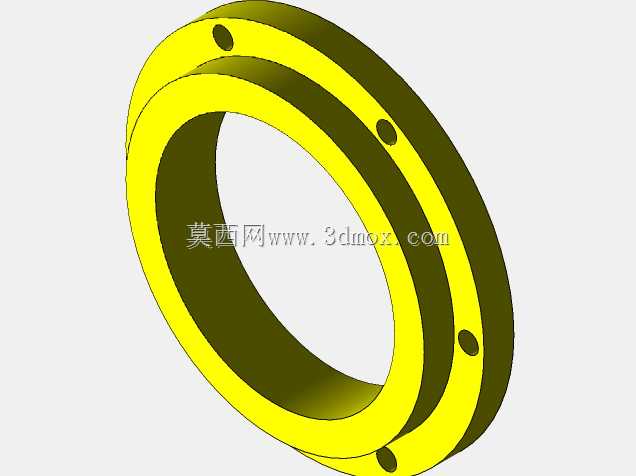

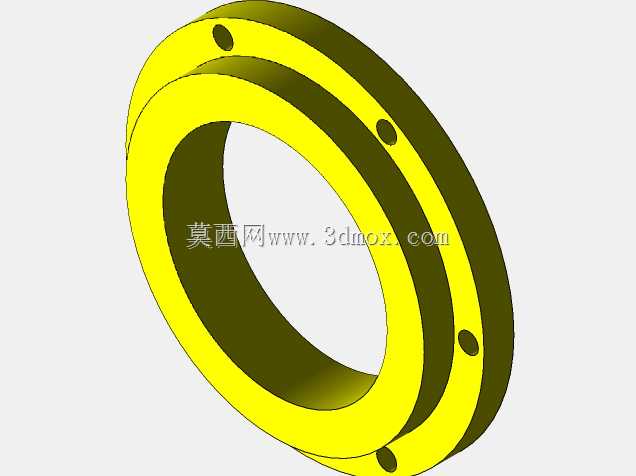

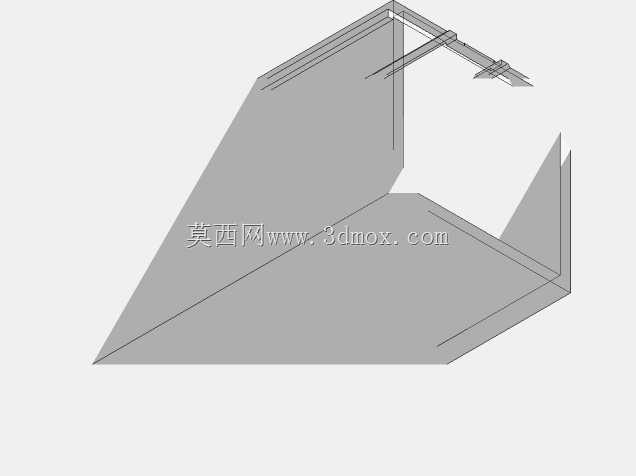

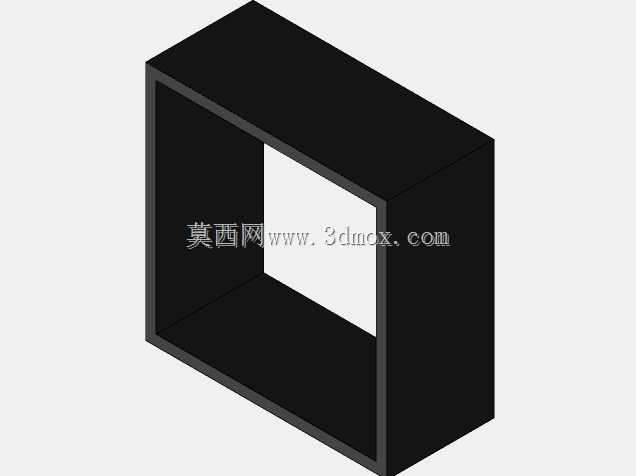

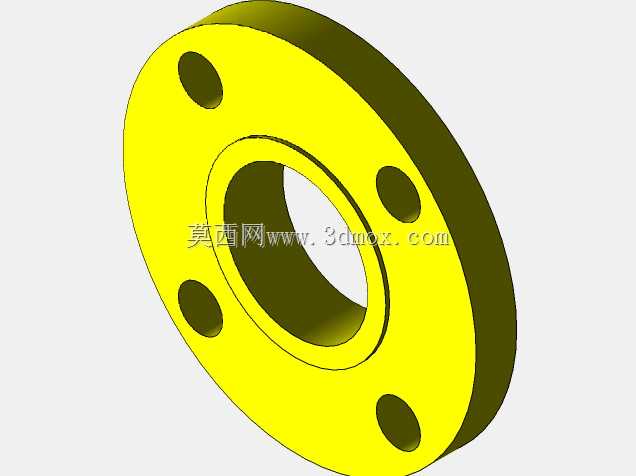

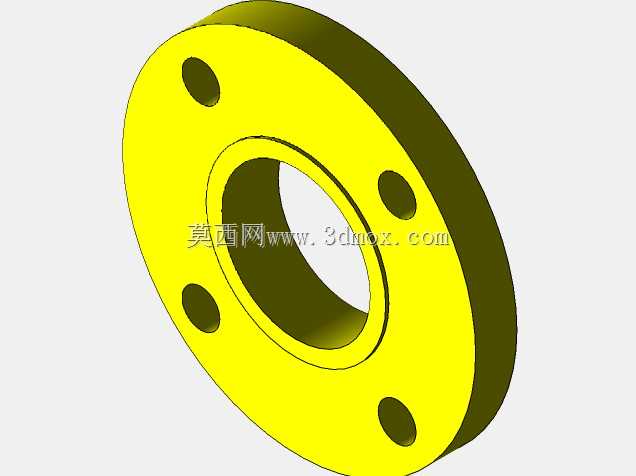

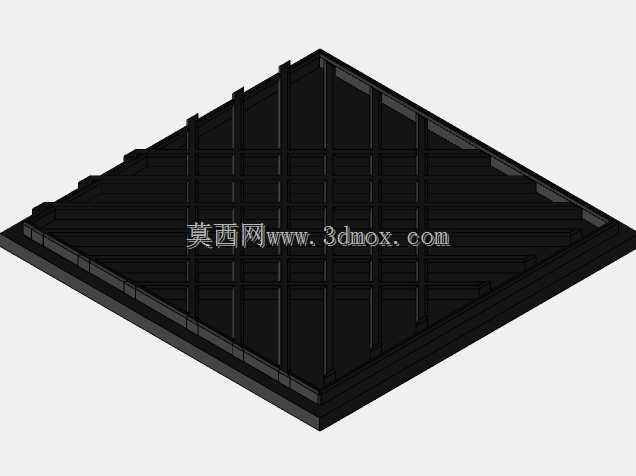

　　外围的透明可视围护框架在建模阶段用来直观呈现罐体与外部操作结构的相对位置，实际工程中对应地下防渗围堰或者罐区防护衬砌，框架底框预留了检修排漏的坡度空间，顶部铺设防滑操作格栅，巡检人员可以站在平台上完成阀门启闭、液位检测、油气采样操作。顶部排布的工艺管路包含进油口、出油口、通气管、液位计接口与人孔操作位，管路沿框架顶梁规整排布，接口位置预留足够操作空间，日常维护不需要开挖覆土就能完成常规检测。

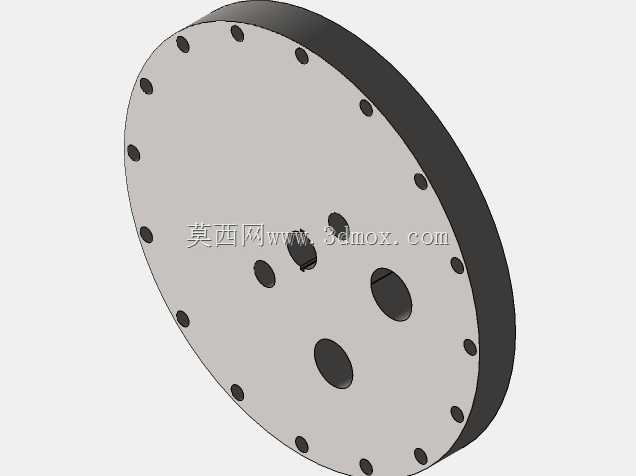

　　设计阶段优先控制安装边界：整套设备总长适配8000mm以上的基坑开挖尺寸，单罐有效容积对应45立方米级别，基坑开挖时要在框架外侧预留至少半米的操作回填空间，底部做防渗混凝土垫层，罐体就位后先完成管路水压试验、气密性检测，再回填细沙并在顶部设置覆土与地面标识。罐体的人孔位置正对顶部格栅的预留开口，检修时可以直接打开人孔进入罐内清理沉积物，通气管引出地面后搭配阻火透气帽，避免罐内油气积聚超压。

　　建模时把罐体壁厚、封头曲率、支撑座间距、管路接口坐标都做了参数化定位，结构工程师可以直接根据项目的油品类型、场地覆土厚度调整罐体壁厚与框架型材规格，施工方也能通过三维模型核对基坑尺寸、预埋管线位置，提前规避罐体就位后管路对接错位、支撑点与基础预埋件不匹配的现场问题。
