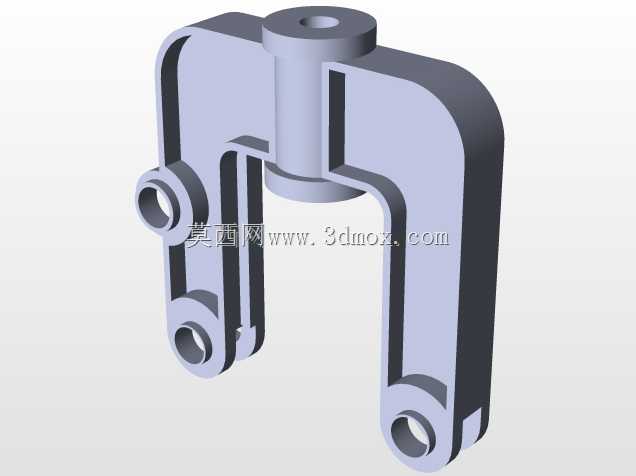

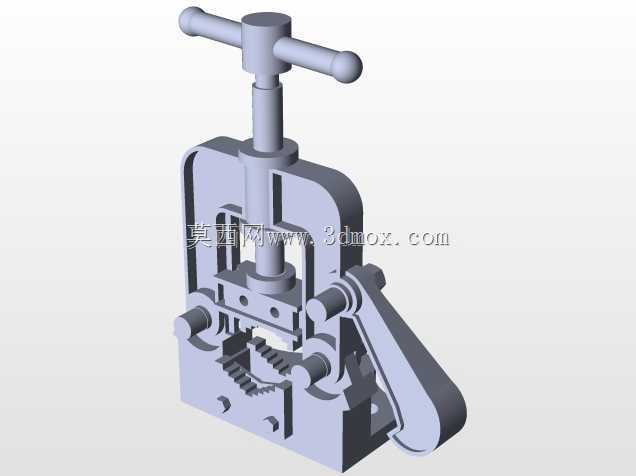

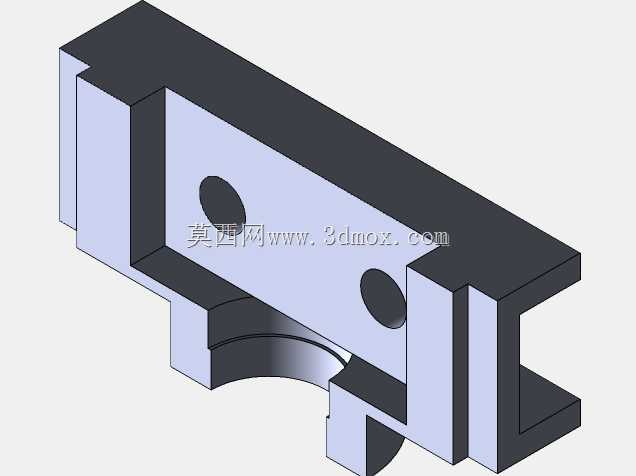

阶梯齿式铰接管虎钳夹持座结构

　　该夹持座属于管路装夹工装的核心承力构件，多用于维修车间、管道预制工位、小型五金加工现场的圆管、薄壁管件、轴类棒料的固定作业，替代传统平口钳无法适配不同管径圆弧面的缺陷，在管路铰孔、套丝、切割、端面修磨工序中承担工件定位与锁紧的基础功能。

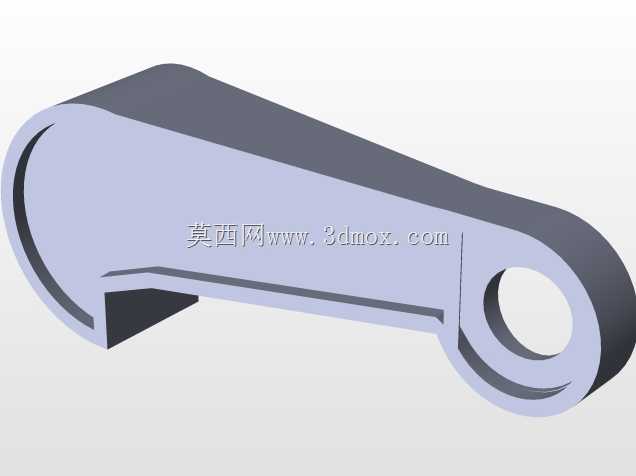

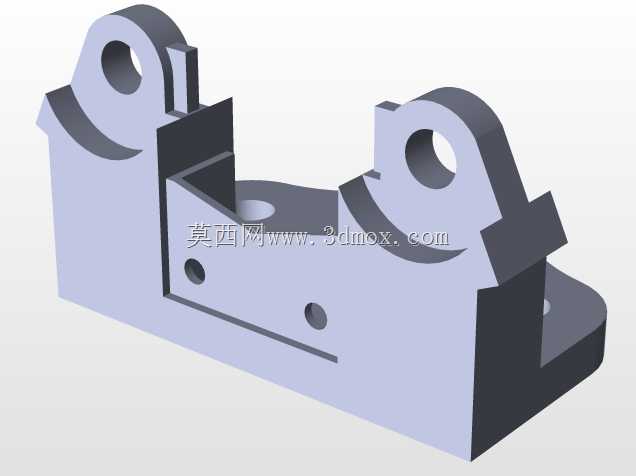

　　从结构设计逻辑来看，主体采用一体式厚板铣削成型，整体为对称阶梯内凹布局，两侧立板顶部加工出连续逐级抬升的阶梯齿面，齿面的每一级台阶高度差经过匹配常用管材外径区间规划，不同管径的管件落入对应阶梯槽位后，两侧齿面可同时贴合管件外壁，无需额外更换钳口垫块即可覆盖多规格管径的装夹需求，避免了平钳口夹持圆管时出现的打滑、压痕过深、工件偏转问题。座体左右对称开设两个同轴贯通圆孔，为铰接销轴的安装位，孔位轴线与钳口夹持方向垂直，销轴穿装后可配合活动压臂完成开合锁紧动作，铰接间隙预留量控制在常规工装公差区间，既保证压臂转动顺畅，又不会出现装夹时的旷量晃动。

　　外形安装边界方面，座体底面为完整精加工平面，可直接贴合工作台面或者工装底板，底面无需额外加装定位凸台，通过底部预留的安装孔位即可完成螺栓锁固，整体厚度方向预留足够的刚性余量，夹持大管径管件施加锁紧力时，座体不会出现侧向翘曲或者弹性形变。两侧阶梯齿的棱边均做了小倒角处理，既去除铣削加工产生的锐边毛刺，也避免管件装夹过程中齿边应力集中刮伤工件外壁。

　　实际工况适配中，该结构舍弃了复杂的可调导轨结构，依靠固定阶梯齿实现多规格适配，故障率远低于活动可调钳口，在野外管线抢修、批量管件预制场景下，无需频繁调整钳口参数，操作人员只需将管件放置在对应高度的阶梯槽内，扣合铰接压臂即可快速完成锁紧，装夹效率相比普通平口钳提升明显。座体的两个铰接孔采用同轴度管控，保证两侧压臂转动同步，锁紧后夹持力均匀分布在管件两侧，不会出现单侧受力导致的管材变形，针对薄壁不锈钢管、塑料管路的装夹场景，阶梯齿的接触面积大于点状钳口，可分散夹持压强，避免夹扁管件。建模过程中所有特征均采用实体铣削工艺逻辑构建，阶梯面、铰接孔、安装底面的特征完全符合常规数控加工的工序顺序，可直接作为工装加工的结构参考，也可用于夹具装配的干涉校验，验证铰接开合全行程中压臂与座体齿面不会出现运动干涉。
