立式方形柴油日用储供油罐体

　　这套立式方形柴油储供油罐体，主要面向柴油发电机组配套机房、船舶机舱日用油供给、工地临时动力站以及中小型燃油锅炉供油场景，承担小容量日用燃油缓存、稳压供油与杂质初步沉降的作用，区别于大容量地下储油罐，它直接布置在耗油设备附近，把来自主储油区的燃油暂存后稳定输送给燃烧器或发动机，避免长管路供油压力波动、频繁启动输油泵带来的工况不稳问题。

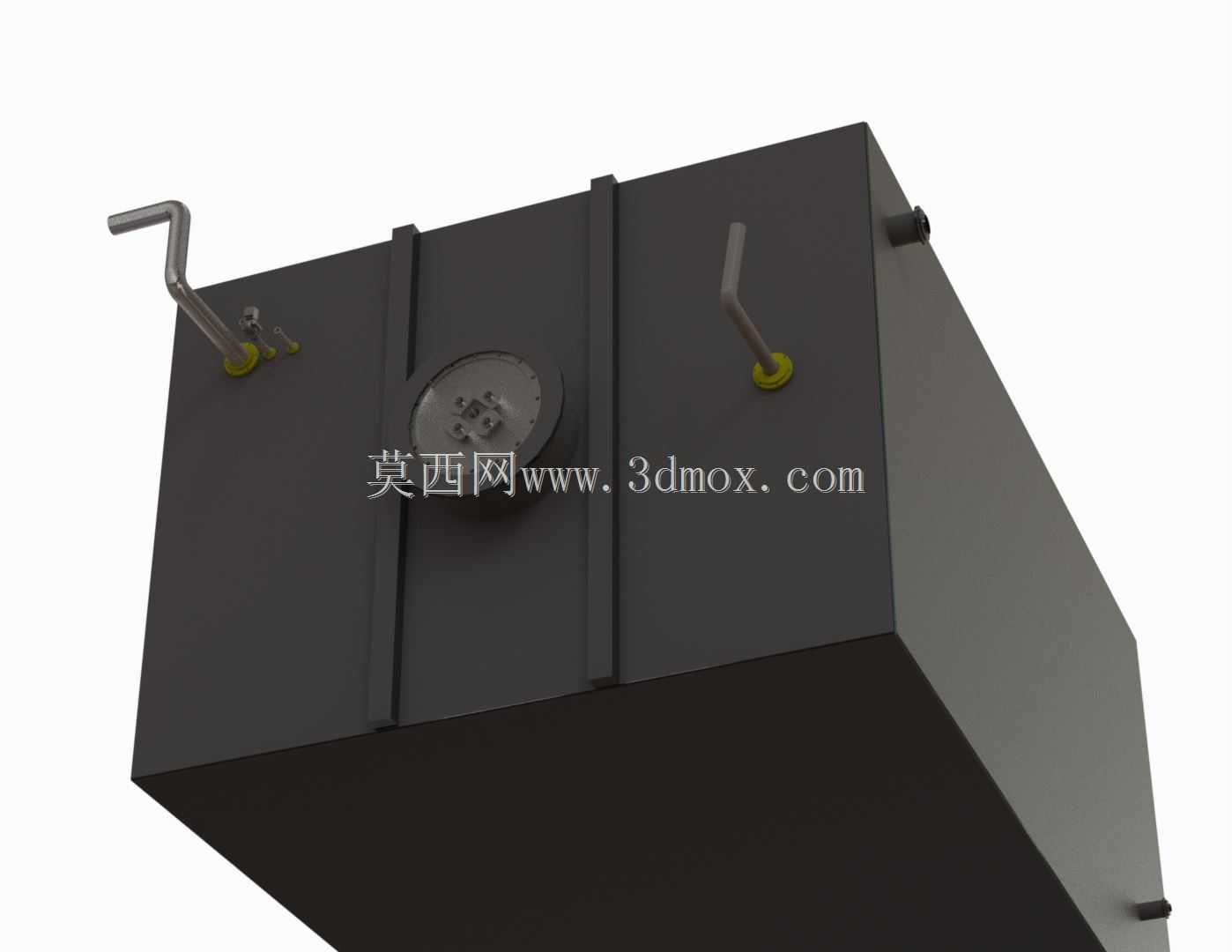

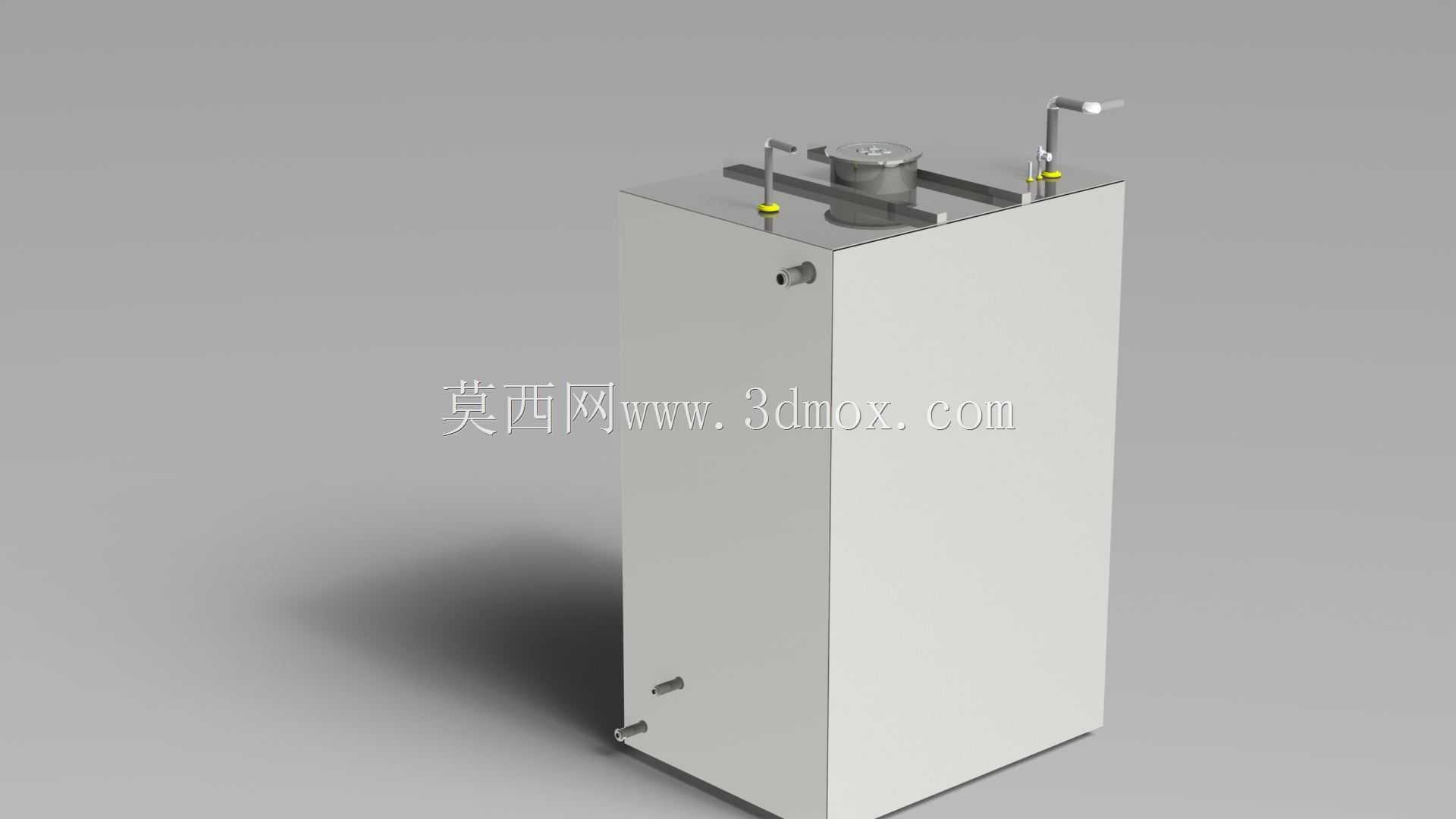

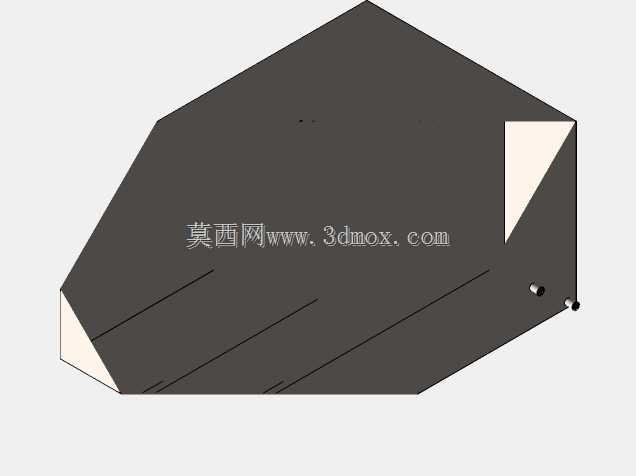

　　从现场布置边界来看，罐体采用瘦高立式方箱结构，占地面积远小于同容积卧式圆筒罐，在机房狭窄通道旁、船舶舱室边角这类平面空间紧张的区域优势明显；建模时箱体长宽按紧凑底座规划，高度方向利用机房上部富余空间，底部预留支脚抬高，既留出排污操作空间，也方便日常巡检查看箱体侧壁有无渗漏。顶部集中布置加注口、透气接口、液位取信部件与出油管路接头，所有外露阀件和管路都收拢在罐顶平面，巡检人员站在罐体侧方即可完成加注、排气和液位核对，不需要绕罐体多点操作。

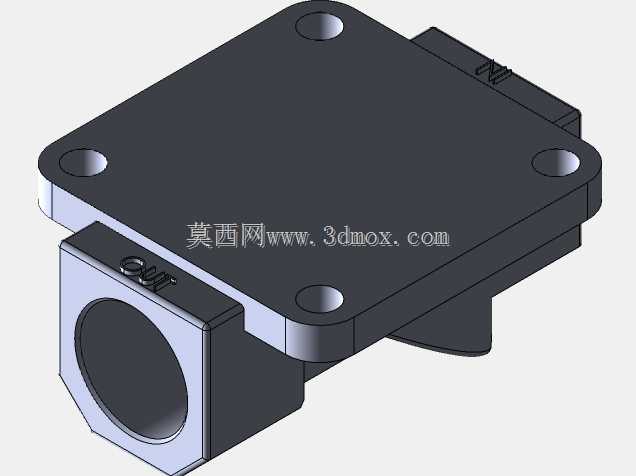

　　结构设计上，箱体采用钢板折弯拼焊的方正腔体，侧壁预留的侧向接口可对接回油或排污管路，底部边角设置的支脚点位直接对应机房预埋地脚或船体基座加强筋，安装时只需核对支脚孔位与罐体周边检修距离：罐顶要预留足够开盖加注的操作高度，罐体后侧与墙面留出管路安装间隙，左右两侧保留阀门扳手转动空间。罐顶的管路接头做了高低分区，吸油口延伸至罐体下部保证低液位仍可供油，透气接口高位布置防止加注时燃油溢出，加注口带密封盖避免杂物落入燃油。

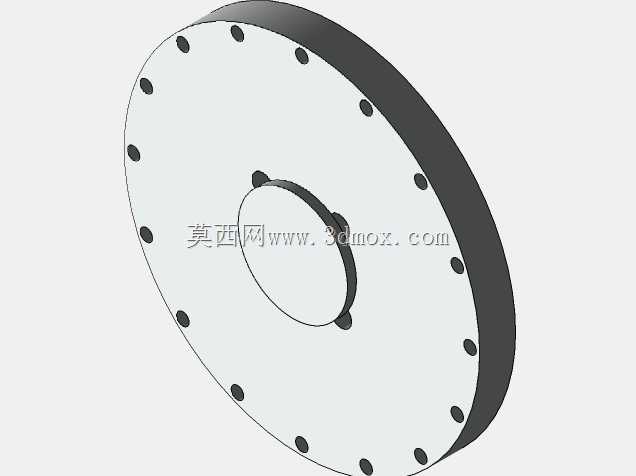

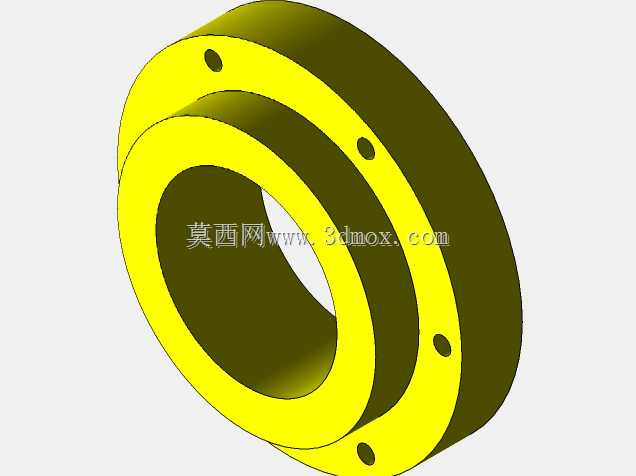

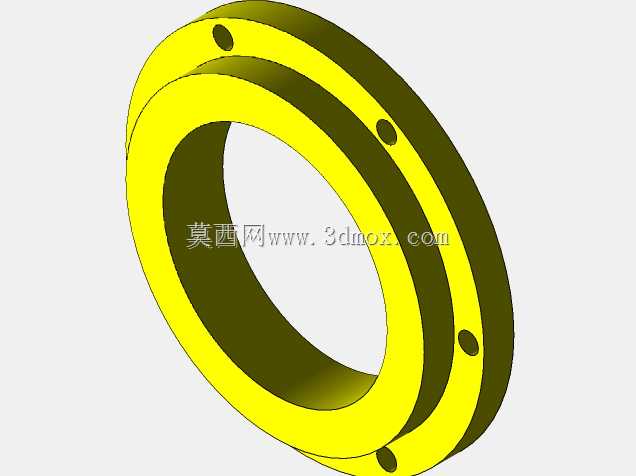

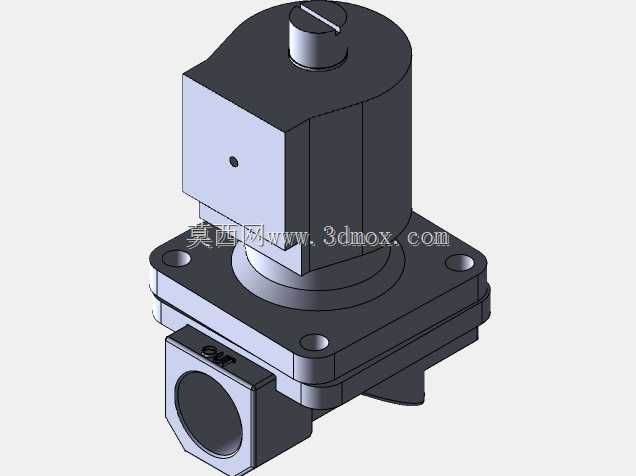

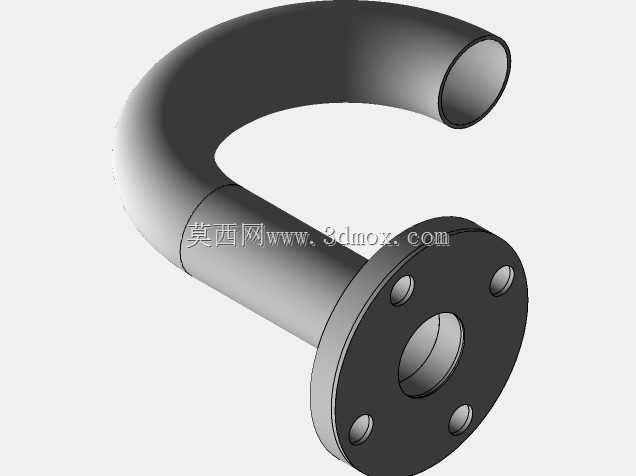

　　在三维建模过程中，方箱主体用实体拉伸结合抽壳思路控制壁厚，焊接拼缝位置保留板材搭接的实际结构特征，顶部的阀件、弯管、手柄接头都按真实装配关系搭建，管路走向避开罐顶吊装与开盖操作区域；侧向接口的法兰位置、底部支脚的安装孔位都和整机供油系统的对接尺寸匹配，工程师在机房布局阶段可以直接把该罐体放入总装，核对燃油管路走线、与发电机组的间距以及消防通风要求，提前排查罐体与周边设备的干涉问题。这类日用油箱的核心设计逻辑是在有限占地内容纳规定时长的日用燃油量，同时把供油、储油、排污、透气所有功能集成在单一罐体上，减少现场零散管路拼装工作量，方箱外形也方便贴靠舱壁安装，空间利用率远高于异形罐体，实际投用后能够为后端动力设备提供持续稳定的清洁燃油供给。
