自行车传动系统活塞式密封端盖结构

　　这套活塞端盖结构最初是针对通勤自行车中轴传动腔的密封与轴向限位需求做的三维拆解建模，日常骑行场景里，中轴位置长期暴露在泥水、扬尘与路面溅水工况下，普通橡胶挡圈在高频踩踏交变载荷下很容易出现移位、密封唇磨损，雨水渗入轴承滚道后两三个月就会出现踩踏卡滞、异响，这套端盖活塞结构就是为了解决这个痛点做的集成化设计。

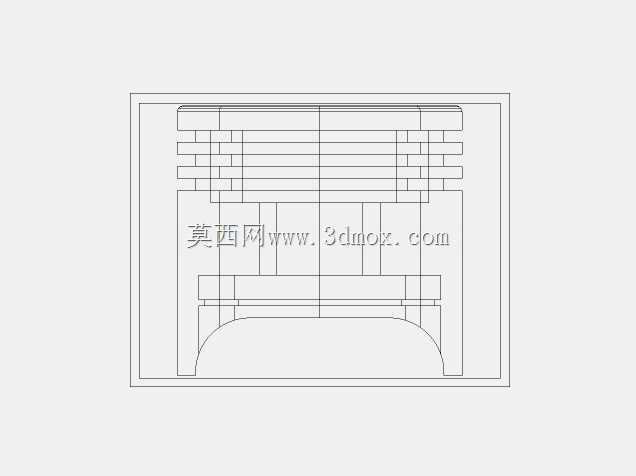

　　从结构分层来看，整套零件沿中轴轴向依次排布最外侧的弧形防尘挡边、中层三道平行环形密封槽、内侧的限位凸台，最下端的半圆弧面直接贴合中轴套管的外圆柱面，安装时不需要额外打密封胶，端盖推入套管端口后，三道环槽内嵌入的丁腈橡胶密封圈会依次挤压套管内壁，形成三层逐级减压的密封屏障：最外层第一道密封圈先阻挡大颗粒泥沙与路面积水，第二道圈拦截渗入的细微粉尘与水雾，第三道圈留存少量润滑脂，在端盖和轴承端面之间形成油脂密封腔，哪怕高压洗车水直冲中轴位置，也不会直接冲到轴承滚珠位置。

　　建模过程中特意把端盖的径向安装边界做了公差适配，端盖外圆和自行车标准中轴套管的内径采用H7/h6小间隙配合，推入行程控制在12毫米，到位后内侧凸台刚好顶在轴承外圈端面，既不会因为顶紧量过大导致轴承转动阻力飙升，也不会留有轴向窜动间隙，踩踏发力时轴承不会在套管内出现轴向滑移。端盖外侧的弧形轮廓和车架五通位置的弧形外曲面做了随形匹配，安装完成后端面和车架表面齐平，不会突出磕碰路沿，也不会留下藏污纳垢的直角缝隙。

　　除了自行车中轴场景，这套活塞式密封端盖的结构逻辑也可以直接复用在小型通用机械的传动轴端口、低速旋转机构的端封位置，比如小型输送设备的辊筒轴端、家用五金机具的齿轮箱输出轴端，只需要按对应轴径缩放环槽间距与端盖外径即可。建模时所有环形槽的槽宽、槽深都做了参数化关联，密封圈压缩量统一控制在0.3到0.5毫米区间，既保证密封贴合压力，又避免橡胶圈长期过度压缩出现永久塑性变形。端盖下端的半圆避让弧面特意做了圆角过渡，没有应力集中的尖角，在承受骑行过程中侧向冲击载荷时，不会在弧面交接位置出现开裂断裂问题。

　　从装配逻辑上，这套零件不需要额外的紧固螺丝，依靠密封圈的径向摩擦力就可以实现轴向固定，日常维护拆解时用平口工具沿端盖边缘的预留缺口轻轻撬动就可以取出，更换密封圈或者补充润滑脂的操作门槛很低，不需要专用工装，不管是整车量产装配线还是售后维修场景都有很强的适配性。结构里所有配合面的拔模斜度都控制在1度以内，既满足注塑或者机加工的出模、走刀要求，也不会影响装配后的同轴度精度。
