多自由度铰接式转向指关节联动构件

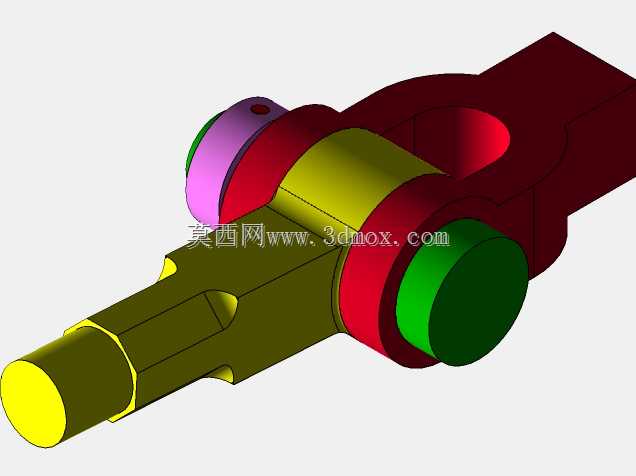

　　该铰接转向构件的结构设计围绕多轴相对转动需求展开，在小型联动机构、仿生运动装置、轻载传动模组以及便携机具的活动连接部位都有明确的使用场景。构件一端设置带安装孔位的叉形连接座，可通过销轴与外部摆臂、连杆或机架端形成回转副，另一端为带定位轴颈的杆状输出端，能够插入配套轴套或夹持座内，承担扭矩传递与角度导向作用。中部的阶梯圆柱段为核心铰接回转区域，不同直径的轴肩分别承担径向承载、轴向限位与密封面贴合功能，相邻配合面预留有标准间隙，既保证转动过程中无卡滞，也可容纳润滑脂留存，降低长期往复摆动带来的磨损。从外形边界来看，整体结构沿轴向呈阶梯分布，叉座端的开口宽度与销轴孔同轴度需在建模阶段严格约束，避免装配后出现两侧耳板受力不均的问题；

　　中部回转体的外径尺寸决定了关节的最大摆角范围，周边预留的运动包络空间需避让相邻连杆的运动轨迹，防止极限转角下发生结构干涉。杆状输出端设置有扁位与环形槽，扁位可用于周向防转，保证扭矩传递时不出现相对打滑，环形槽则可搭配卡簧或挡圈完成轴向定位，防止工作过程中构件从配合座内脱出。设计过程中优先将受力路径做连续化处理，载荷从叉座耳板传入后，经中部加粗的回转段过渡到输出轴，截面变化处均设置圆角过渡，避免应力集中在轴肩位置引发疲劳断裂。铰接部位的各配合面分别对应不同的配合公差：回转工作面采用间隙配合保证转动灵活性，定位轴颈采用过渡配合保证连接刚性，安装孔位与销轴的配合则根据载荷冲击情况选取合适的公差等级。这类指关节构件在多组连杆串联的机构中，

　　可同时补偿两个方向的角度偏差，抵消装配过程中产生的位置度误差，让整套联动机构在运行时动作更加平顺，即便机架存在少量焊接变形，也可通过关节自身的转动自由度补偿偏差，不会出现憋卡、异响等问题。建模时需将各回转副的轴线交点对齐在同一铰接中心，保证转动过程中各部件的相对运动关系符合机构运动学计算结果，后续工程出图时可直接在该三维结构基础上标注形位公差、粗糙度与技术要求，直接对接加工与装配环节的使用需求。
