小轮特技越野自行车整车结构设计

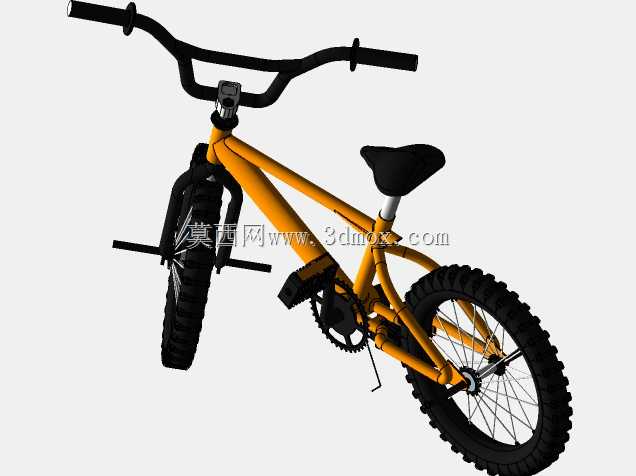

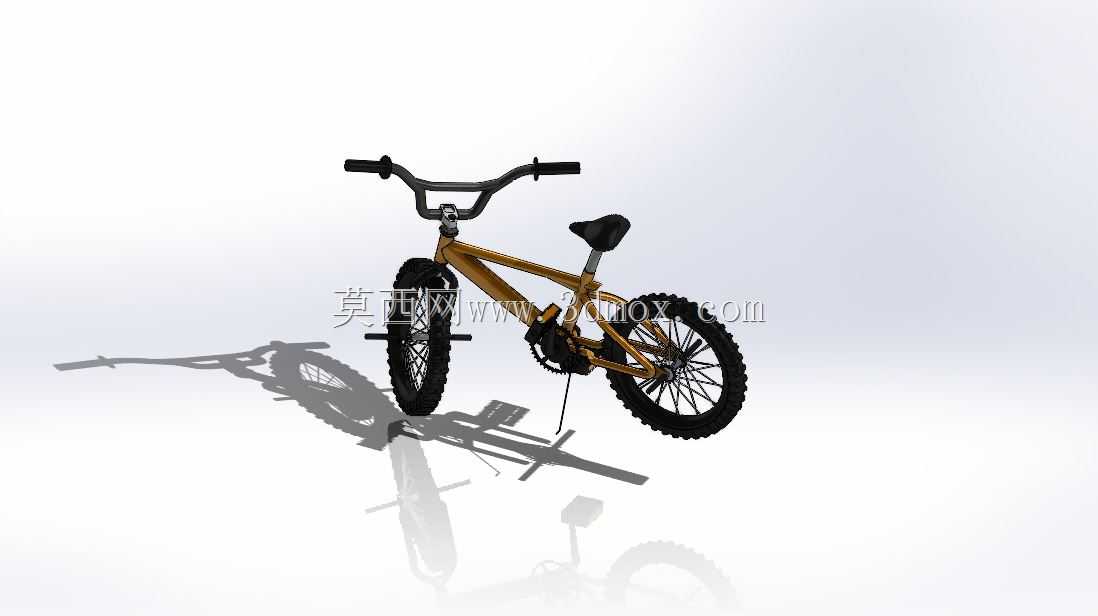

　　这套小轮自行车结构围绕短轴距、高强度和灵活操控展开，整车采用紧凑三角车架布局，适合在城市街区、坡道、土坡场地及特技练习场景中使用。与普通通勤自行车相比，该类车型更强调车架抗冲击能力、转向响应速度以及落地时的结构稳定性，因此在三维建模时需要把管架连接、轮组支撑、脚踏传动和操控部件之间的空间关系处理清楚。车架主体由上管、下管、立管、后叉和五通区域组成，管件之间形成稳定的受力传递路径。骑行过程中，脚踏力通过曲柄、链轮和链条传递至后轮，前轮则承担转向与前部冲击载荷；车把、前叉和前轮轴线需要保持合理的几何关系，转向时不能与车架、轮胎或骑行者腿部发生干涉。模型中轮胎采用深齿纹越野形式，胎面块较大，能够在松散路面、泥地或硬质场地上提供抓附力。

　　轮圈、辐条、花鼓和轮胎共同构成轮组，轮组直径相对较小，使整车重心更低，转弯和抬把动作更容易控制。前后轮距较短，操控半径小，适合频繁变向、急停、跳跃落地等动作；同时，小直径轮组在通过颠簸路面时对车架和前叉的强度提出更高要求。车把部分采用高位横把与短立杆组合，握把位置宽于肩部，可提供直接的转向力矩。刹车走线、把套、立管和前叉舵管在装配时需要保留转动间隙，避免车把左右极限转动时拉扯线缆或碰到车架上管。鞍座面积较小，位置相对后轮偏后，主要用于短时间支撑体重，特技骑行中更多载荷由脚踏和车把分担。座管插入立管的深度必须满足安全搭接长度，不能只追求外观低矮而忽略连接强度。传动区域包含牙盘、曲柄、脚踏、链条、飞轮和后花鼓。小轮车通常采用单速结构，

　　减少变速机构在冲击环境中的失效点。链轮与后飞轮之间的中心距、链条张紧程度和后叉开口位置需要协同设计；后轮安装槽应留出一定调节量，以便链条磨损后调整张紧力。脚踏位于五通两侧，旋转直径与地面之间要保留足够通过高度，防止倾斜压弯时脚踏触地。外形边界方面，整车长度由前轮前缘到后轮后缘控制，车把宽度决定横向通过尺寸，鞍座高度和车把高度影响骑行姿态。建模时应重点检查前轮转向极限、轮胎与前叉间隙、链条与后叉间隙、曲柄旋转包络以及脚撑收起后的离地空间。脚撑作为停放支撑件，展开时需形成稳定三角支撑，收起后不能凸出到转弯或踩踏路径中。前叉、车架焊缝、五通和后叉钩爪是应力集中部位，结构设计中应避免突兀的截面变化。管件交接处可通过平滑过渡、

　　加强片或加厚连接区域来分散载荷。轮胎外径、轮圈宽度、前叉开档和后花鼓长度需要相互匹配，否则装配时会出现轮组偏摆、制动错位或链条对线不良等问题。该模型可用于自行车产品结构校核、骑行装备展示、运动器械方案评审以及教学演示，能够直观表达小轮越野车从车架承载到轮组滚动、从转向控制到链条传动的完整机械关系。
