铁路列车用合金钢刹车三角支撑结构

　　该构件作为铁路车辆走行部制动系统的核心传力部件，主要应用于货运列车及市域通勤列车的基础制动单元，承担制动过程中闸瓦压力的均匀传导与制动力矩的承载作用，直接关系到车辆制动时的轮对贴合精度与制动响应稳定性。在实际线路运行场景中，列车制动时制动缸输出的推力会通过杠杆机构传递至该三角支撑结构，再由其将力均匀分配到两侧闸瓦位置，确保轮对两侧制动力偏差控制在安全阈值内，避免出现偏磨、制动跑偏等影响行车安全的问题。

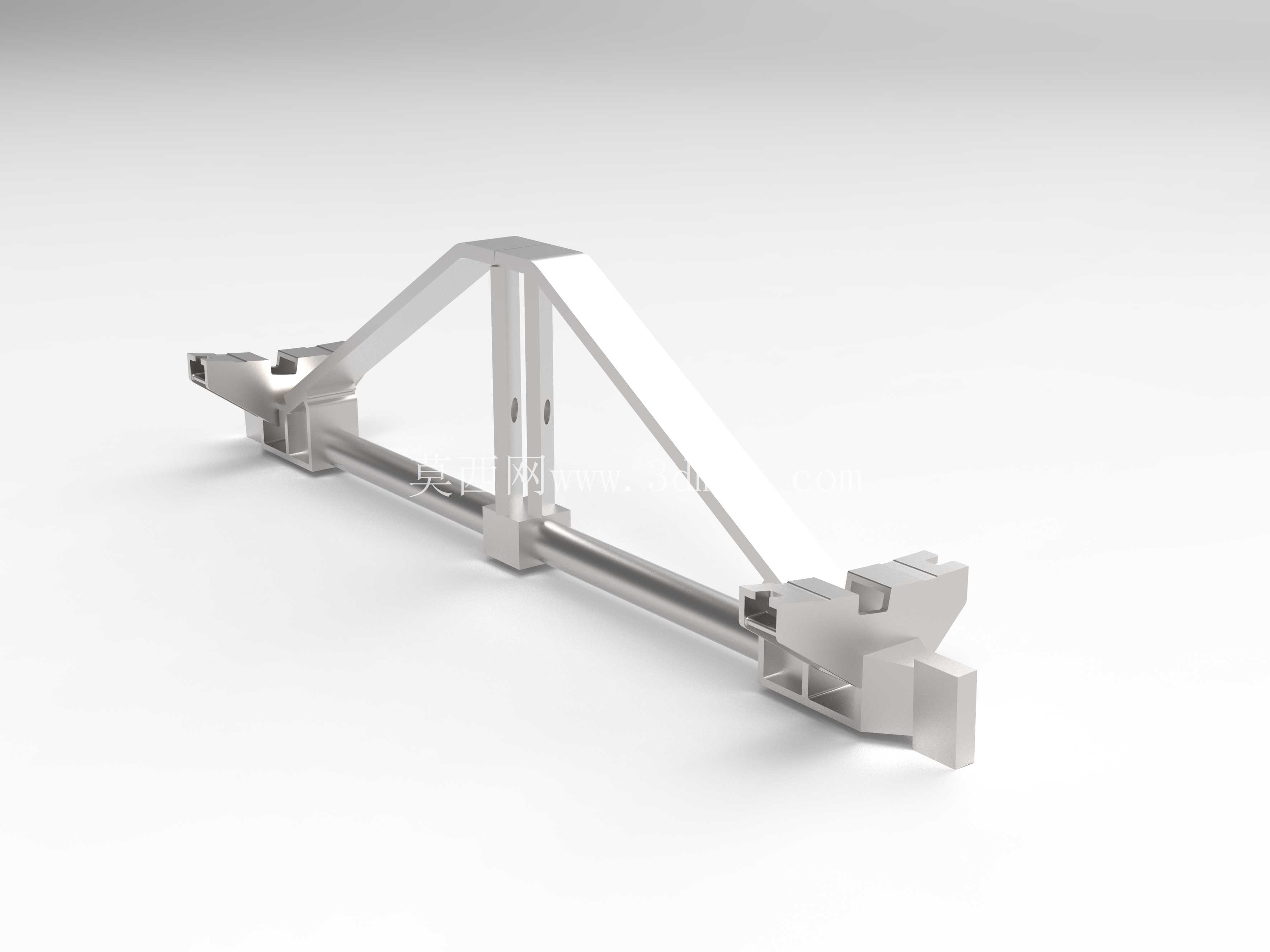

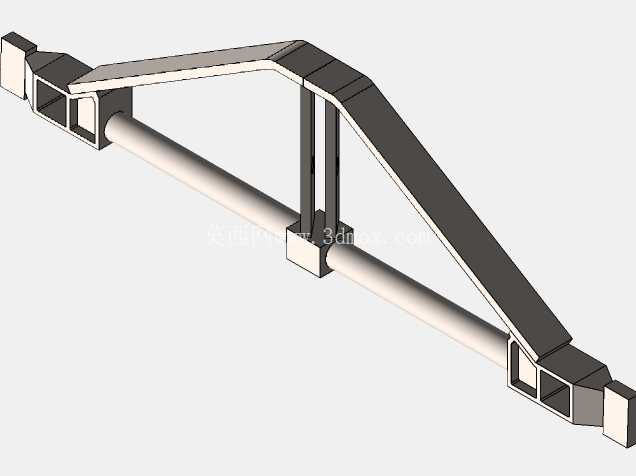

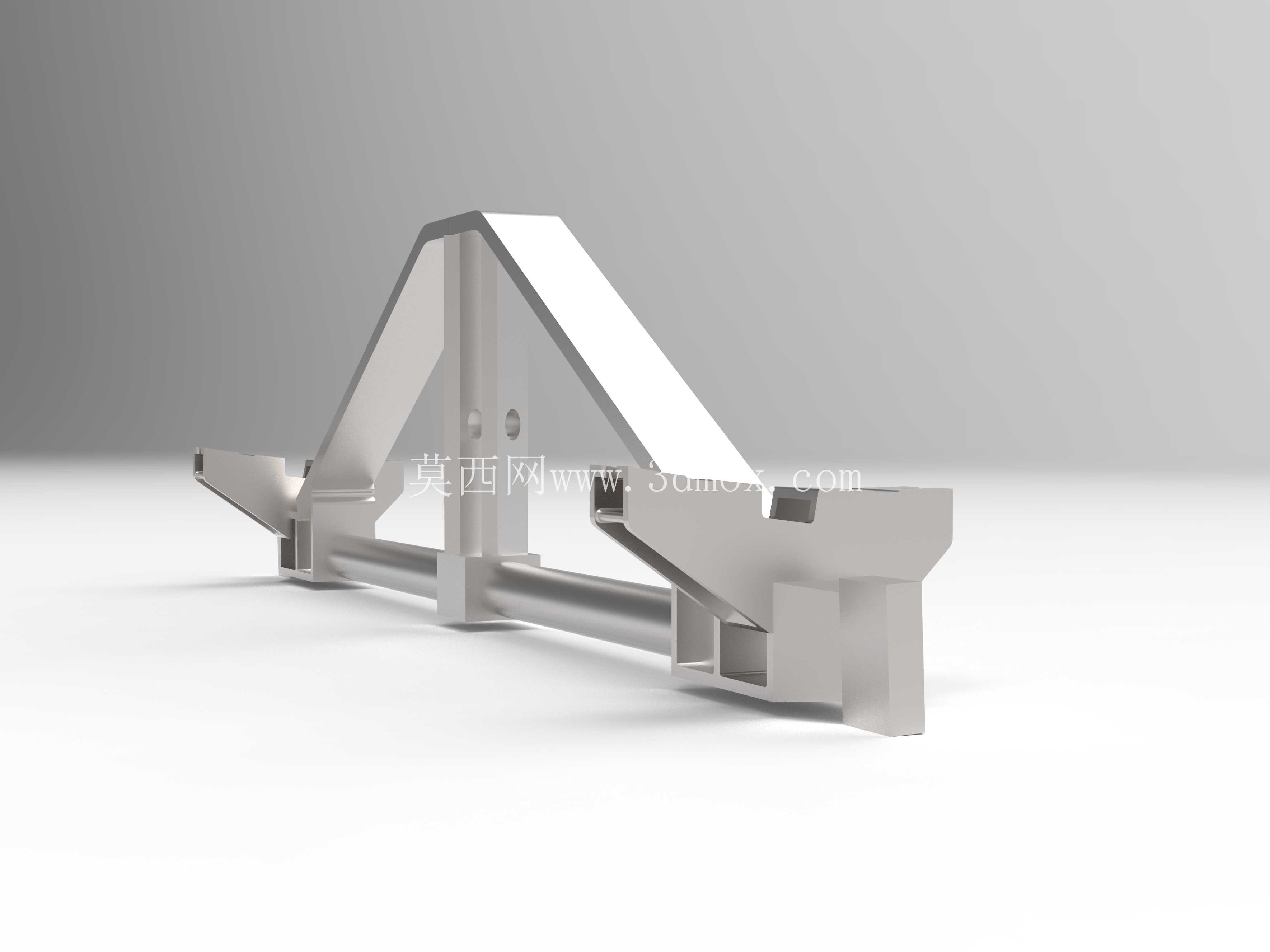

　　从功能特性来看，该构件采用三角桁架式受力结构设计，斜向支撑臂与横向承载轴形成稳定的静定受力体系，能够在承受交变冲击载荷时将应力均匀分散到各连接节点，避免局部应力集中导致的疲劳开裂；主体采用合金钢材料一体加工成型，相比传统铸铁构件在同等重量下抗冲击韧性提升40%以上，能够适应长大下坡道连续制动、低温环境下紧急制动等极端工况的载荷要求，同时材料本身的耐磨特性也降低了铰接位置的磨损速率，延长了部件的检修周期。

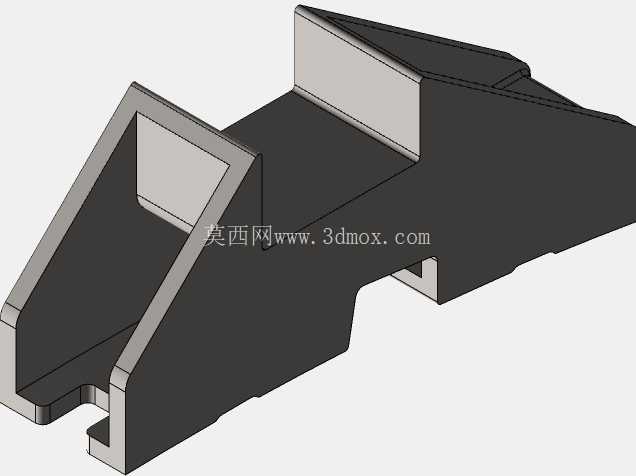

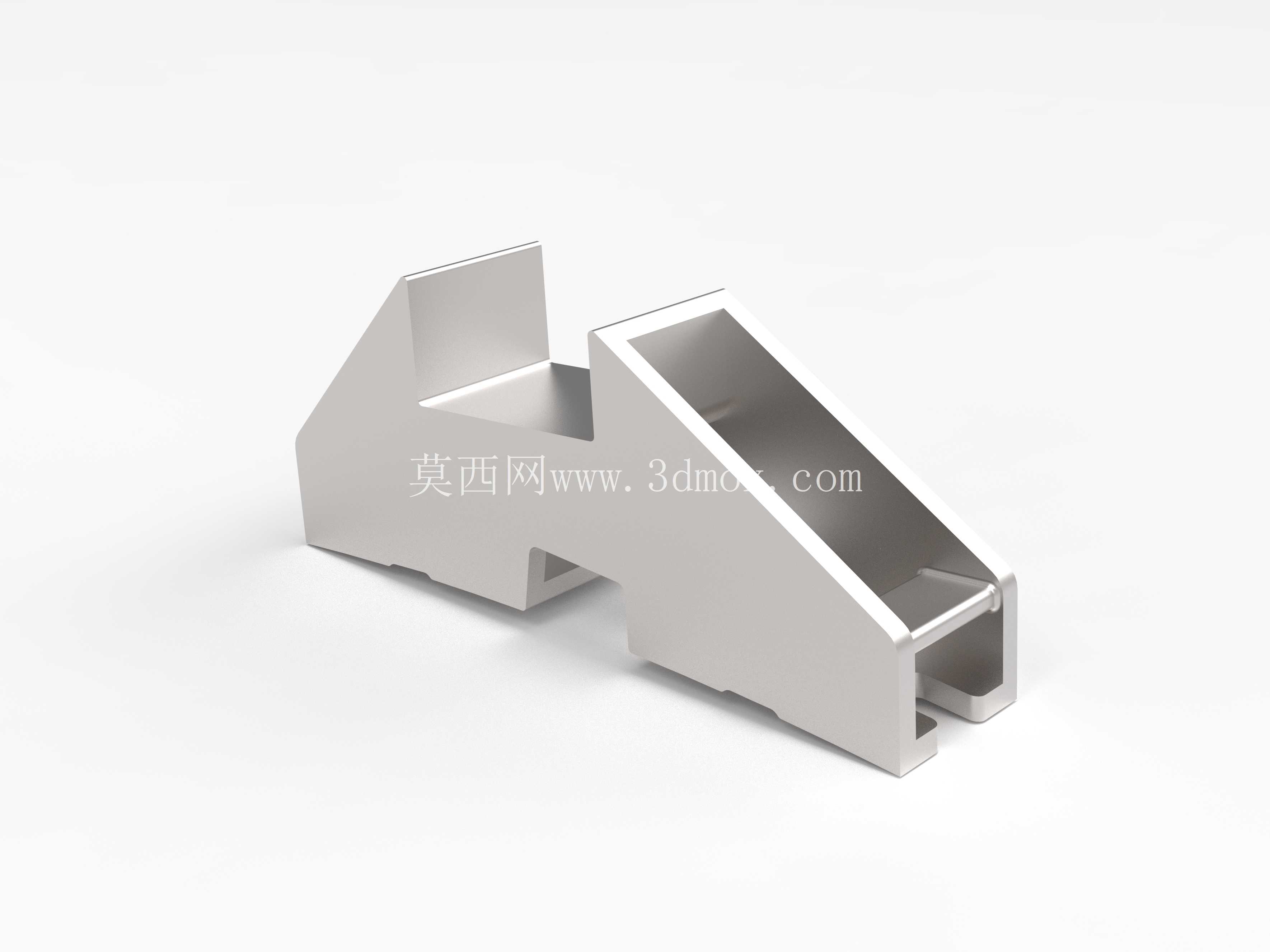

　　设计过程中优先考虑了安装兼容性与维护便利性，横向承载轴的轴径、两端连接座的安装孔位完全匹配现有主流转向架的制动吊座接口尺寸，无需对原有转向架结构进行改造即可直接替换安装；两端的闸瓦安装位预留了3mm的间隙调整余量，能够适配不同磨耗程度的闸瓦安装，减少现场维护时的垫片调整工作量。斜向支撑臂的截面采用变厚度设计，在应力集中的铰接节点位置局部加厚，而在受力较小的中段适当减小壁厚，在保证整体结构强度满足TB/T相关标准要求的前提下，尽可能降低构件自身重量，减少走行部的簧下质量，提升车辆运行时的平稳性。

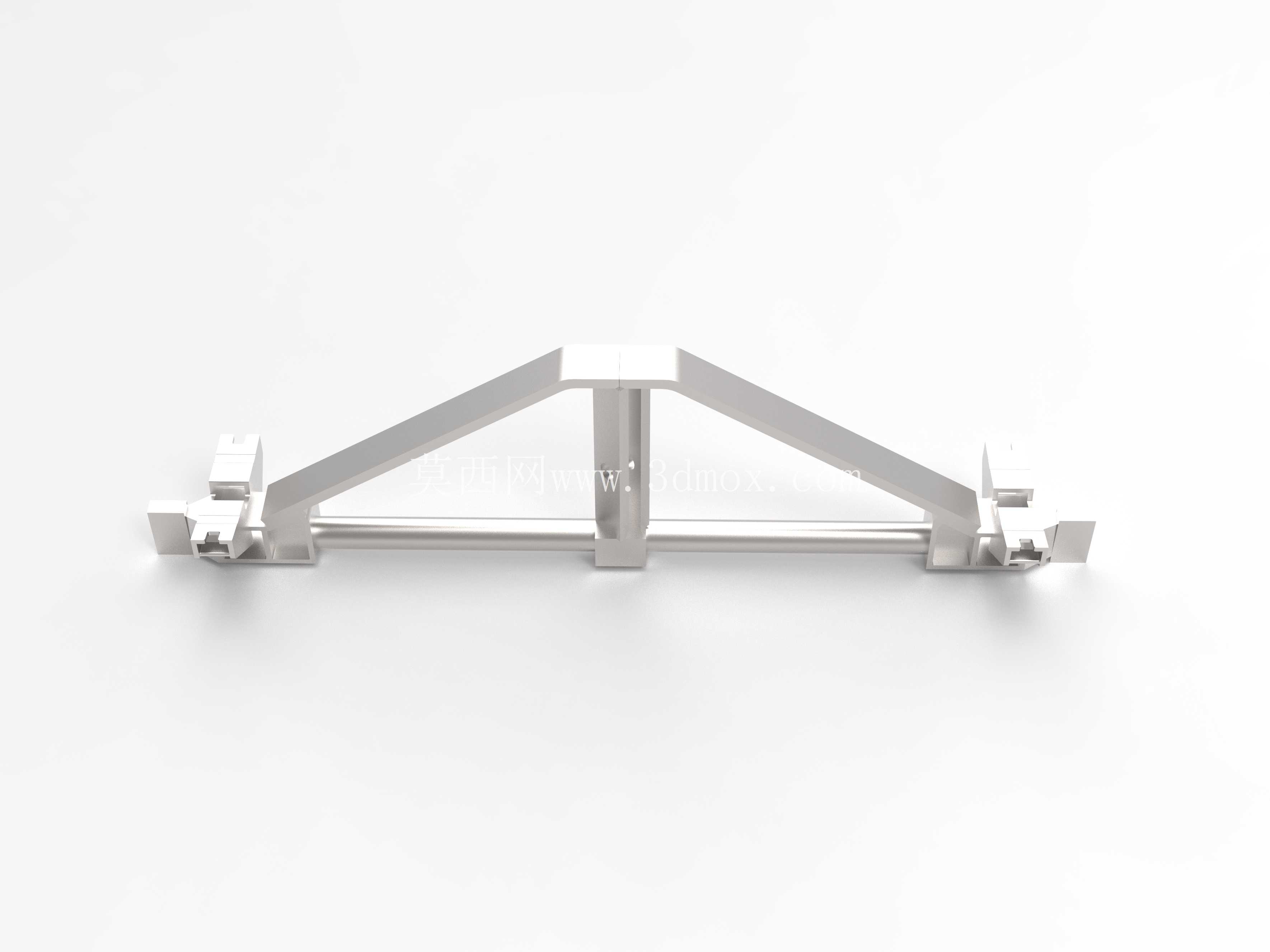

　　外形尺寸方面，构件整体长度适配标准轨距车辆的轮对内侧距要求，横向承载轴的有效安装长度与转向架两侧制动吊座的间距完全匹配，安装后三角支撑的最低点距离轨面的高度符合车辆限界要求，不会在运行过程中与轨旁设备发生干涉；各铰接孔的位置度公差控制在0.1mm以内，确保制动过程中各连杆机构运动顺畅，无卡滞、别劲现象。在实际装车验证中，该结构在120km/h时速下的紧急制动距离能够满足铁路安全规程要求，连续制动100次后的构件变形量小于0.2mm，铰接部位的磨损量远低于传统结构的磨损阈值，同时三角结构的空间布局避开了转向架上的轴箱、弹簧等周边部件，日常检修时无需拆卸周边构件即可完成该部件的检查与更换，大幅降低了列检作业的工作量。针对货运列车重载运行的需求，该构件的承载能力按照额定载荷的1.5倍进行安全系数校核，能够在车辆超载20%的工况下依然保持结构完整性，不会出现塑性变形或断裂失效；表面采用喷砂防锈处理，能够适应多雨、多粉尘等复杂线路环境的腐蚀影响，减少运用过程中的锈蚀卡滞问题。
