差速式动力传输齿轮变速机构

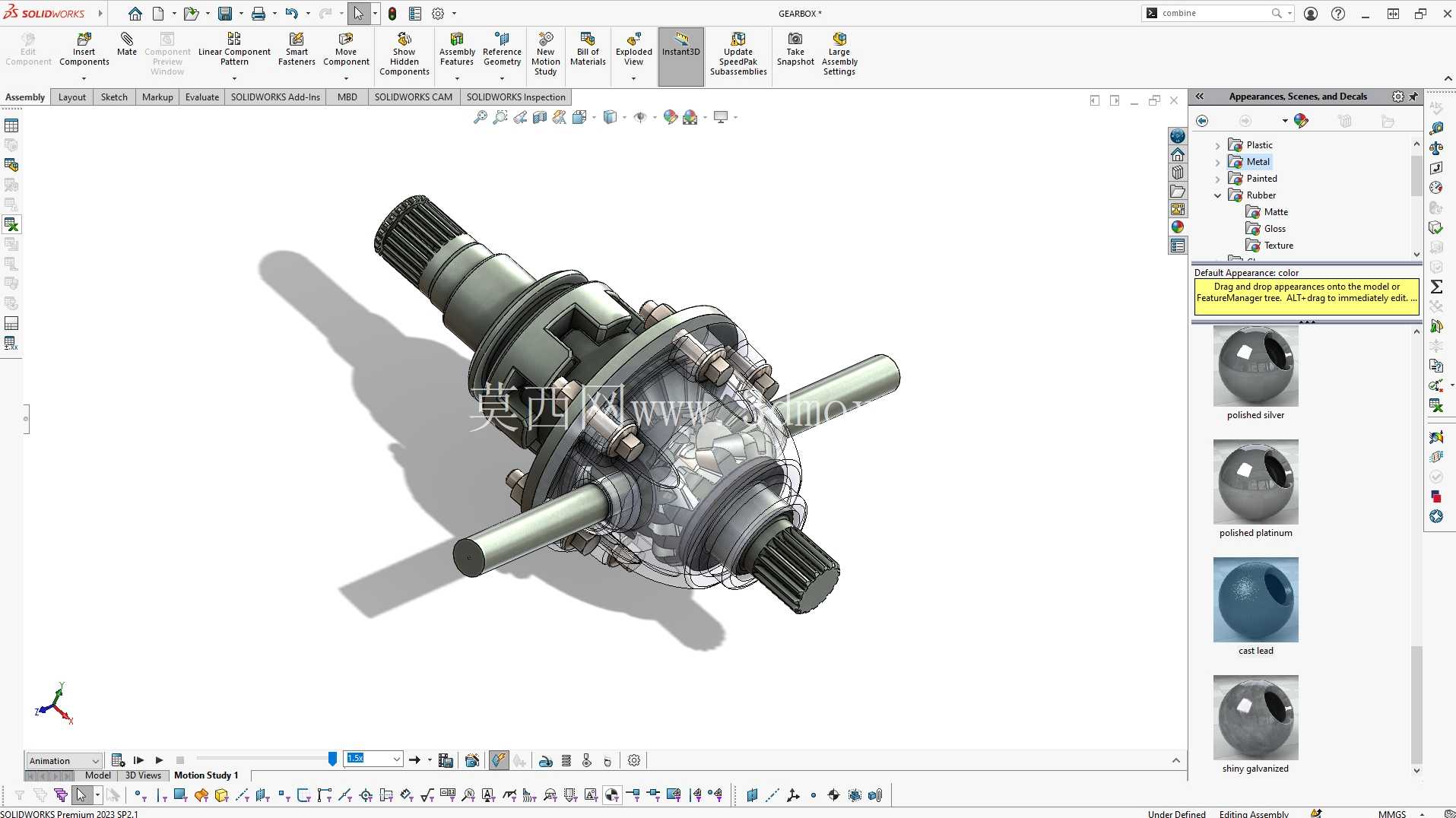

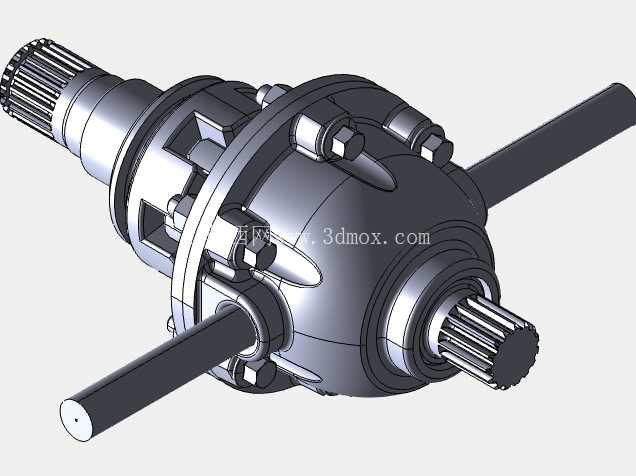

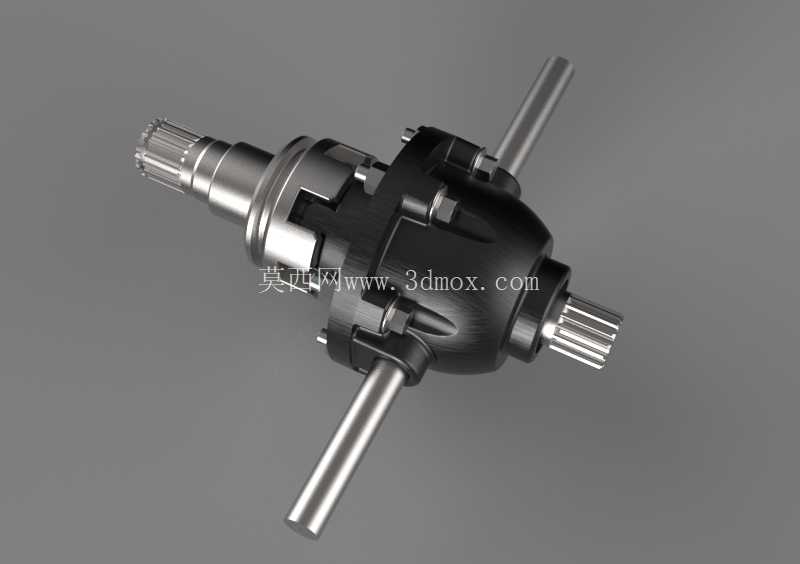

　　这套差速式动力传输变速机构，主要应用在需要同轴双向动力输出、同时兼顾转速匹配的动力传动场景中，常见于小型代步车辆、农用机械的行走驱动端，也可适配部分需要差速调节的工业输送线动力端，解决动力传递过程中两侧输出端转速差适配的核心问题，避免转弯或负载不均时出现的传动卡滞、轮胎磨损、齿轮崩齿等故障。从结构设计来看，整个机构采用对称式布局，核心差速齿轮组封装在主壳体内，输入轴采用花键结构，能够和动力输出端的联轴器、驱动齿轮实现无滑差配合，花键齿形采用渐开线设计，承载扭矩时齿面受力均匀，不会出现应力集中导致的齿面压溃问题。

　　两侧的输出轴同样采用花键输出端，可直接连接轮毂、传动链轮等执行部件，不需要额外加装转接轴套，减少了传动链上的连接间隙，提升整体传动刚性。主壳体采用分体式拼接结构，结合面设置定位止口，装配时能够保证两侧轴承安装孔的同轴度控制在0.02mm以内，避免轴系运转时出现偏磨，壳体外部设置的加强筋沿受力方向排布，既能够提升壳体的抗扭刚性，又不会过多增加整体重量，适配对安装重量有要求的移动设备场景。设计过程中，齿轮参数的匹配经过多轮校核，差速行星齿轮和半轴齿轮的啮合间隙控制在0.1-0.2mm之间，既能够保证齿轮运转时的润滑油脂能够进入啮合面形成油膜，又不会因为间隙过大导致正反转切换时出现冲击异响。轴承选型采用深沟球轴承搭配推力轴承的组合，深沟球轴承承担轴系的径向载荷，推力轴承承担动力传递时产生的轴向窜动力，保证轴系在满负载运转时的端跳控制在允许范围内。安装边界方面，整个机构的输入轴伸出长度、两侧输出轴的中心距都按照通用小型动力设备的安装尺寸设计，主壳体上预留的安装固定孔位能够直接适配常规的安装支架，不需要额外做安装位的改装，输入端的轴径尺寸和通用小型发动机、驱动电机的输出轴径匹配，能够实现快速对接。

　　实际使用过程中，这套机构能够在输入转速恒定的情况下，自动根据两侧输出端的负载差调整转速分配，比如在车辆转弯时，内侧车轮行驶距离短、阻力大，外侧车轮行驶距离长、阻力小，差速齿轮组会自动降低内侧输出轴转速、提升外侧输出轴转速，保证两侧车轮都处于纯滚动状态，减少轮胎的异常磨损，同时保证动力传递的平顺性。在工业输送场景中，当输送线两侧的负载出现偏差时，这套机构也能够自动调节两侧输送辊的转速，避免出现输送带跑偏、物料卡滞的问题。

　　整个机构的润滑采用脂润滑方式，壳体结合面设置密封槽，搭配耐油橡胶密封圈，能够防止润滑脂泄漏，同时阻挡外部的粉尘、水汽进入壳体内部，适配多粉尘、潮湿的户外作业场景，不需要频繁更换润滑脂，日常维护只需要定期检查固定螺栓的预紧力、检查轴端密封件的磨损情况即可。齿轮的加工精度按照7级精度控制，齿面做淬火处理，表面硬度达到HRC55-60，芯部保持足够的韧性，既能够承受冲击载荷，又能够保证长期运转下的齿面耐磨性能，额定负载下的设计使用寿命能够达到8000小时以上，满足常规工业设备、小型行走机械的使用周期要求。轴类零件采用调质处理，轴颈位置做高频淬火，和轴承配合的轴颈表面粗糙度控制在Ra1.6以下，保证轴承内圈和轴颈的配合紧密，不会出现跑内圈的问题。装配过程中需要注意齿轮啮合间隙的调整，通过调整垫片的厚度来控制差速齿轮组的啮合间隙，间隙过小会导致齿轮运转时发热严重、磨损加快，间隙过大会导致传动异响、冲击载荷增大，调整完成后需要手动转动输入轴，检查整个轴系的运转是否平顺，没有卡滞点、没有异常异响之后再进行密封封装。
