V6涡轮增压发动机紧凑动力总成结构

　　这套三维结构围绕V型六缸涡轮增压动力单元展开，建模时把缸体、进气歧管、增压管路、端部传动锥齿轮以及外围安装框架放在同一装配坐标系中校核，重点不是单独展示某一个零件，而是还原紧凑动力包在有限舱体内的空间关系。V6机型采用两列气缸夹角布置，天然具备长度短、运转平顺的特点，在乘用车高性能版本、轻型特种车辆以及小型快艇动力改造中经常遇到；相比直列六缸，它对机舱纵向尺寸更友好，相比V8又能控制重量和成本，因此在需要兼顾功率密度与安装边界的场景里比较常见。

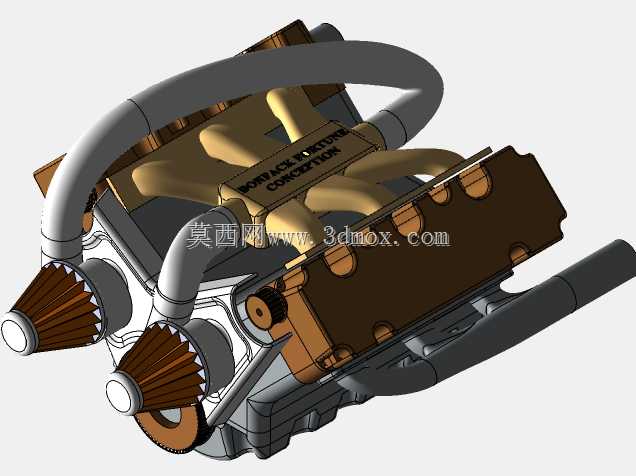

　　从结构细节看，棕色区域对应缸盖及进气侧成型部件，灰色弯管为增压后进气通路，管路走向需要同时避让缸盖罩、线束、热端部件和车架悬置点。建模过程中先锁定V型缸体的主轴中心线与两列缸盖结合面，再布置节气门、稳压腔和分支歧管；增压管路不能只追求几何顺滑，还要控制弯曲半径，避免急弯造成压损，同时保证橡胶或金属硬管在装配时具有操作空间。端部露出的一对锥齿轮用于传递相交轴运动，这类结构在附件驱动、试验台动力引出或特殊分动装置中需要严格核对啮合侧隙、分度锥角和轴承支撑位置，齿轮端面与壳体之间的间隙直接影响润滑和运转噪声。

　　外形尺寸方面，V6总成的核心约束来自三向包络：纵向由曲轴前端带轮到飞轮或变速箱结合面确定，横向受两列缸盖及排气侧附件限制，高度则由进气歧管顶部、增压管路上沿和油底壳下沿共同决定。安装边界不能只看静止状态，发动机在悬置上会产生三向位移，管路与周边梁架、冷却模块、制动真空部件之间都要预留动态间隙；若用于改装车，还需复核副车架横梁、转向机和传动轴夹角。

　　设计思路上，该模型把复杂曲面管路与实体壳体结合，便于检查干涉、拆解顺序和维修可达性。缸体侧面的加强筋、安装耳座和螺栓孔位体现承载路径，增压管路的固定卡箍位置则决定振动响应。实际工程中，这类数模可用于动力舱布置评审、工装夹具设计、教学演示以及3D打印验证，帮助结构人员在加工前发现管路碰撞、齿轮啮合偏差和悬置安装冲突。
