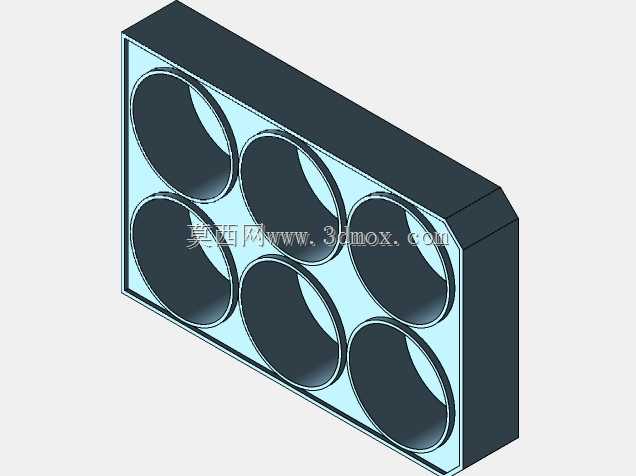

六孔细胞培养板结构三维数模

　　六孔培养板是细胞生物学、微生物实验和药物筛选场景中高频使用的平面培养载体，整体采用矩形板体加六组圆形培养腔的排布形式，两列三行的孔位布局兼顾单孔培养面积与操作空间，孔间距预留移液器枪头操作余量，避免加样、换液过程中枪头磕碰孔壁或交叉污染。板体边缘做加厚围边处理，既提升整体刚性，堆叠存放时也能通过围边定位防止上下板滑移，适配超净工作台、CO₂培养箱内部层架的常规摆放尺寸。

　　从结构设计角度看，每个培养腔为带底部圆角过渡的直筒凹腔，腔底保持平整薄壁，满足倒置显微镜下细胞形态观察的透光与对焦要求；孔口边缘做微凸唇边，可配套同规格板盖形成遮蔽，降低培养液挥发和外界杂菌落入风险。板体四角设置小圆弧过渡，消除注塑成型时的应力集中，也减少操作人员拿取时的锐边划伤风险。建模过程中优先保证孔位阵列的位置度，六个腔体中心距严格对齐实验耗材通用规格，腔壁拔模角度按照塑料注塑工艺预留，确保量产时脱模顺畅，内壁表面光滑无倒扣，降低细胞贴壁培养时的异常挂壁风险。

　　外形边界按照实验室常规操作空间设定，板体总厚度区分底板支撑层与腔体深度，培养腔有效容积匹配六孔板常规培养液加注量，既保证细胞生长所需的培养基体积，也避免移动过程中液体晃出。底板四周设计连续支撑平面，放置在培养箱搁板、显微镜载物台时能够完全贴合，不会出现局部翘曲晃动；孔腔底部壁厚均匀，减少光学观察时的折射畸变。

　　这类孔板的三维结构建模需要重点关注阵列特征的参数化关联，修改孔数、孔径时可直接驱动整体板体尺寸更新，腔体与外板的布尔合并保证数模为连续实体，无碎面、非流形边问题，可直接用于注塑模具分模、工装夹具设计以及自动化移液工作站的载物工位适配。在自动化实验线中，该板体的外轮廓尺寸是机械手抓取、载板输送定位的核心依据，侧边和端面的基准平面可作为视觉定位和气缸夹持的配合面，无需额外加装定位治具即可兼容主流酶标仪、洗板机的进出板轨道。结构设计时还兼顾了耗材堆叠收纳需求，板体底部的下沉凹槽与上层板的顶部轮廓形成浅定位配合，多块板叠放时不会发生侧向错位，冷藏存储和转运过程中稳定性更好。
