十二孔细胞培养板实验室耗材结构

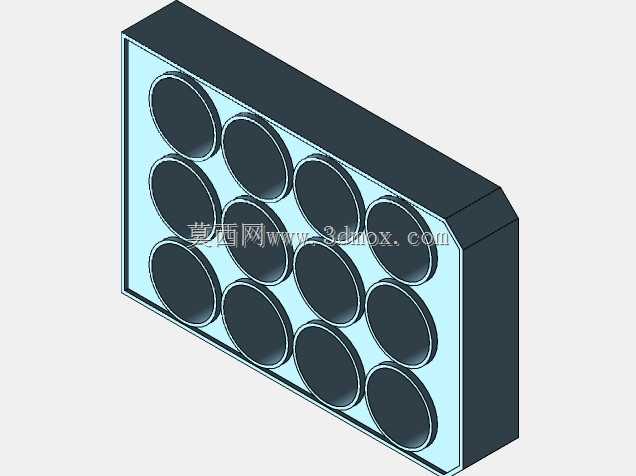

　　十二孔细胞培养板是生命科学实验、微生物检测、药物筛选和样品预处理环节中高频使用的平板式耗材，整体采用矩形板体与阵列圆孔组合的结构形式。模型重点还原了板体边框、孔位排布、孔腔深度、侧壁厚度和底部承载面之间的关系，能够用于实验台布局、自动化移液工作站适配、包装结构校核以及相关夹持工装的前期设计。

　　从实际使用场景看，这类培养板常放置在超净工作台、CO₂培养箱、酶标仪周边工位或自动分液设备的载台上。板体外形需要保持规则平直，四角和侧边不能产生明显翘曲，否则在堆叠、抓取或进入设备定位槽时会出现卡滞。模型中矩形外框承担主要刚性支撑作用，宽厚的边框可提高手持转移时的稳定性，也为机械夹爪提供较明确的夹持边界。孔位按多行多列均匀分布，相邻孔之间保留实体隔筋，既减少交叉污染风险，也让液体加注、观察和取样时具有清晰的操作间隔。

　　孔腔设计是该类产品的核心。每个圆孔需要容纳培养液、样本或反应介质，孔口边缘应形成连续圆滑过渡，避免清洗、注塑或取放过程中产生应力集中。孔壁与孔底的连接区域不宜出现突变尖角，圆角处理有利于液体流动和显微观察，也能降低成型时局部缩痕的概率。孔底区域需要保持平整，以便在倒置显微镜下观察细胞贴壁状态；若用于自动化检测，底面平面度还会影响光学读取的一致性。

　　板体顶面与底面之间的高度差决定了孔腔有效容积和堆叠稳定性。设计时不能只关注单孔直径，还要综合考虑孔底壁厚、边框高度以及板底支撑筋的位置。过薄的底板会在盛放液体后产生挠曲，过厚则增加材料消耗并影响热传递。侧板外侧可作为设备定位和条码识别的基准面，因此外形轮廓应尽量简洁，减少不必要的凸起。

　　在建模思路上，先建立矩形基板和外围边框，再以阵列方式生成十二处圆形孔腔，随后统一处理孔口倒角、孔底圆角和板体棱边。阵列孔位需要保证行距、列距和边距一致，这直接关系到多通道移液器吸头能否同时对准。边框与孔隔筋之间的连接应形成连续实体，避免在装配或搬运分析中出现薄弱区域。对于需要配套盖子、托架或转运盘的场景，还可依据该模型外轮廓继续补充叠放限位结构，使上下板之间保留通气间隙，同时防止横向滑移。

　　该结构虽然属于小型实验耗材，但对尺寸一致性、孔位同轴度和底面平整度要求较高。三维模型可帮助设计者在开模前检查孔腔分布、握持空间、设备兼容边界以及堆叠关系，也便于在自动化实验线设计中确认载板治具的支撑位置和夹取行程。
