感应齿轮减速电机三维结构设计

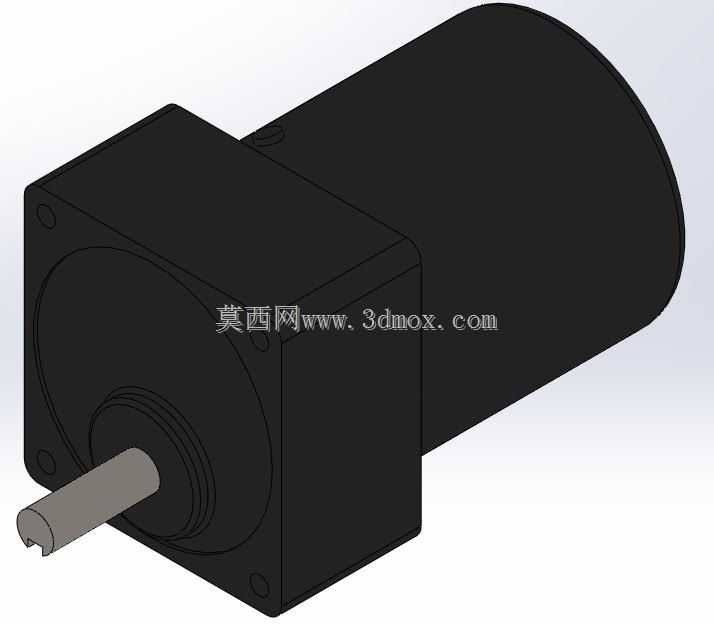

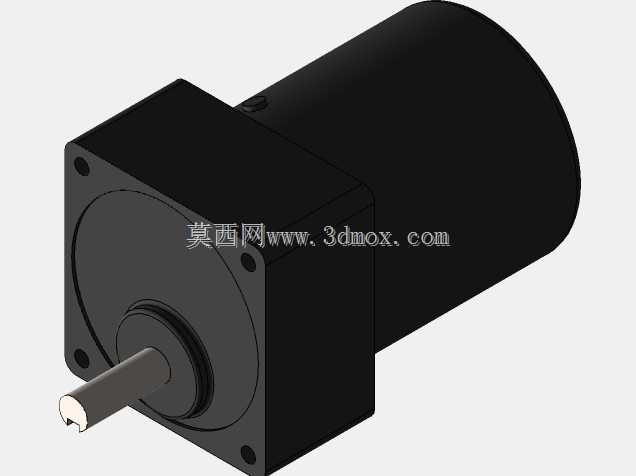

　　这套感应减速电机的三维结构，面向轻工自动化产线里连续运转的小功率动力输出来搭建，前端方形箱体集成齿轮减速级，后端圆柱段容纳感应电机定子与转子，输出轴从减速箱端面中心伸出，轴端加工扁位用于传递扭矩，避免带轮或联轴器周向打滑。做结构校核时先把安装边界理清楚：减速箱前端面预留四个安装孔位，孔位分布在方形法兰四角，适配设备侧板的螺接固定，电机圆柱段外径与减速箱方形外廓形成阶梯，排布时要给后端风罩与接线盒留出径向避让空间，不能和周边护板、走线槽发生干涉；输出轴的伸出长度、轴径公差要和负载端的联轴器、链轮内孔匹配，轴端扁位的厚度方向要对应紧定螺钉的顶紧位置，保证扭矩传递路径可靠。

　　实际选型场景里，这类电机常用来驱动小型皮带输送机、包装线的送料辊、实验室搅拌工位、工装夹具的回转台，感应电机本身转速偏高，通过箱体内多级齿轮减速后，输出转速降到适配负载的区间，同时放大输出扭矩，不用额外外接独立减速器，缩短动力单元的轴向占用长度。建模过程中把减速箱的方形壳体、后端电机筒的同轴配合关系做了约束，输出轴和箱体端面的轴承位预留了装配间隙，壳体边角的安装凸台、加强筋都按实际铸件的成型逻辑做了处理，没有出现无壁厚的孤立特征。

　　从功能特性上看，感应电机结构简单、持续运行稳定性好，搭配前置齿轮箱后，不需要复杂的控制回路就能获得低转速大扭矩的输出，在长时间单向运转的工位上维护成本很低。设计时还要注意整机的重心落在方形安装法兰的支撑范围内，设备运行时的振动可以通过四个安装点均匀传递到机架，避免悬臂安装带来的附加弯矩。三维模型里把电机筒的散热外廓、减速箱的分箱面、输出轴的轴肩定位结构都完整还原，结构工程师可以直接把该动力单元导入整机布局，核对安装孔距、轴伸尺寸、外围干涉情况，也能以此为基础拆分零件做工程图，标注配合公差、安装面粗糙度，指导后续的加工与装配，不用从零开始绘制电机的外包络模型，大幅缩短产线动力部分的设计周期。
