带1/4装配孔电控气动比例调节阀

项目分类:阀门 发布时间:2022-07-14 ID:676417
  • 带1/4装配孔电控气动比例调节阀
  • 带1/4装配孔电控气动比例调节阀
  • 带1/4装配孔电控气动比例调节阀
  • 带1/4装配孔电控气动比例调节阀
  • 带1/4装配孔电控气动比例调节阀
  • 带1/4装配孔电控气动比例调节阀

  这套比例气动电子阀的三维结构,面向需要连续调节气压输出的自动化气路场景,常见于小型装配工位的精密压持、轻工产线的张力控制、实验台气动加载以及需要按电信号改变执行端出力的机构中。它不是简单的通断电磁阀,而是把电控驱动、比例调节和气动接口整合在一个紧凑阀体上,使输出压力能够跟随控制信号变化,从而让气缸压紧力、真空发生器供给压力或气动喷嘴流量获得更平稳的调节过程。

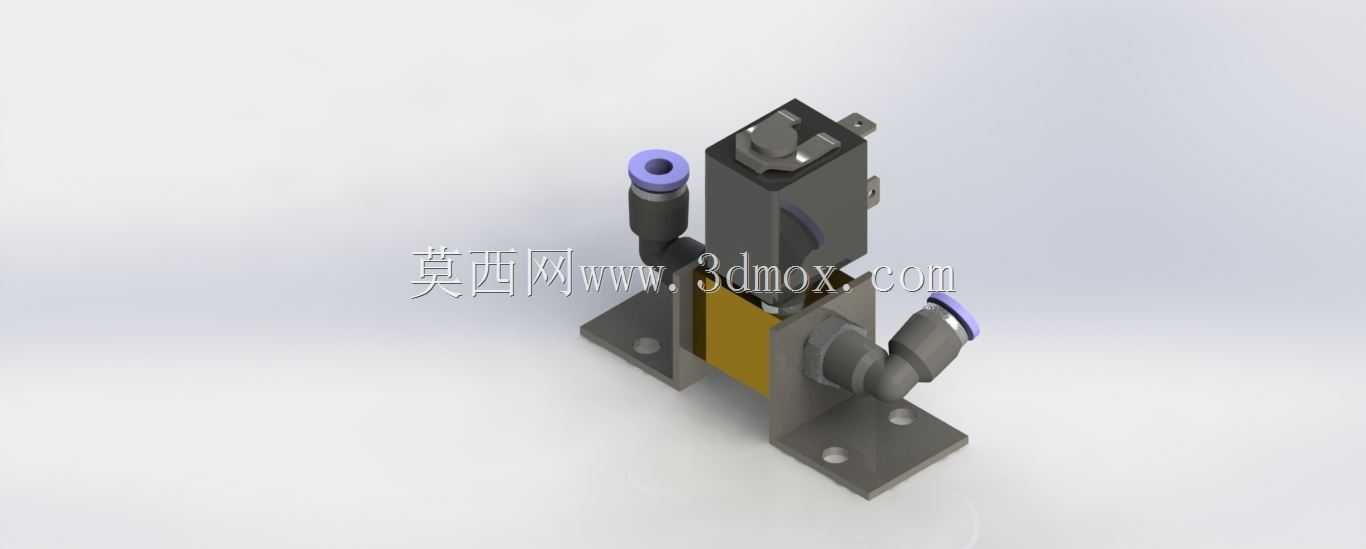

  从结构布置看,阀体下部采用折弯式安装支架,底板预留固定孔位,可直接落在设备安装板上;支架立面承托主阀块,使电气驱动部分与气路连接部分保持明确分区。上部电控模块包含线圈与接线结构,侧面设置电气接插位置,布线时可沿设备线槽就近接入控制回路。气路端采用快插式接头,接头端部带有紫色识别圈,适合对应外径的气动软管插拔;侧向弯头接头能够减少软管弯折半径,在狭小柜内布置时避免管路死折。

  设计上最关键的边界是1/4英寸装配孔相关接口与安装尺寸。建模时需要同时校核三条空间关系:一是底板孔距与设备面板预留孔的匹配,二是快插接头插拔后软管的走向,三是上部电控模块与周边防护罩、线槽之间的维护间隙。若只按阀体本体轮廓布局,现场容易出现接头安装工具无法伸入、软管与相邻电磁阀干涉、接线插头被支架遮挡等问题。因此在总成设计中,应把软管最小弯曲半径、接头手按空间和线圈散热区域一并纳入包络检查。

  阀块内部的功能逻辑围绕电信号到气压输出的转换展开。控制信号改变电磁驱动状态后,内部阀芯或挡板机构调节进气、排气与输出腔之间的通流关系,使输出压力不再只有全开、全关两个状态。对于需要恒定压持力的夹具,这种调节能降低冲击;对于多工位共用气源的设备,可按不同工位需求设定压力;对于教学或测试平台,则便于复现压力随信号变化的控制过程。

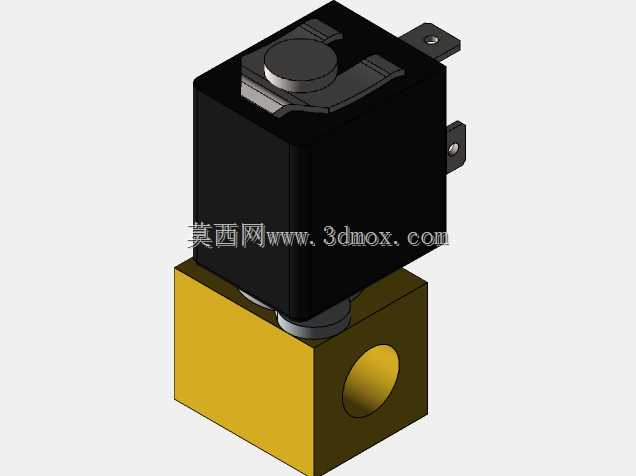

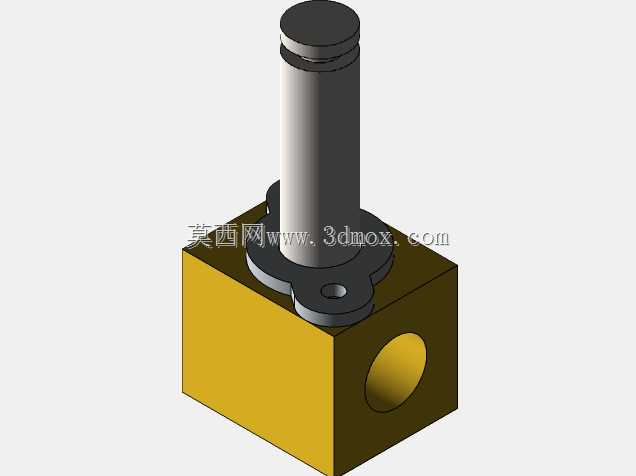

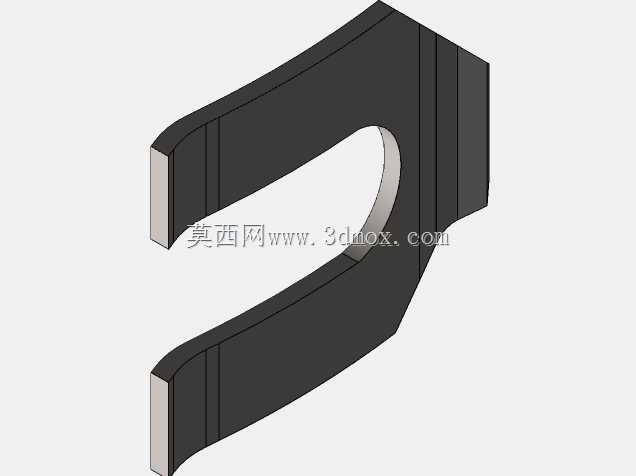

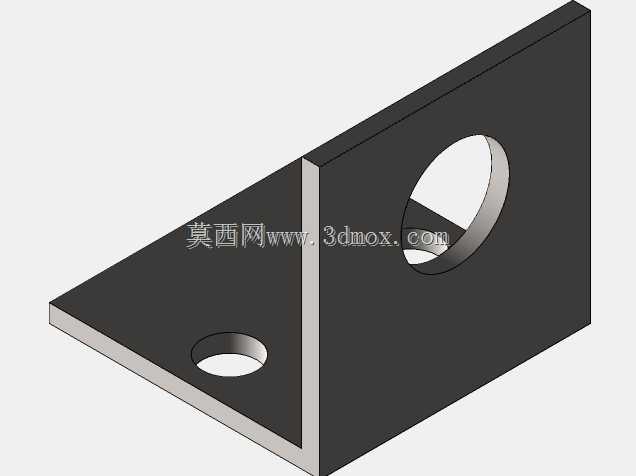

  外形方面,模型保留了支架、主阀体、电磁头部、锁紧螺母、弯通快插接头和直通气动接头等细节。金属支架承担安装刚性,深色阀体容纳气路与驱动元件,黄色中段形成视觉分区,接头处的六角结构则体现装夹受力位置。工程应用中,这类阀通常安装在气源处理三联件之后、执行元件之前,前端应配置过滤与减压环节,以保证进入比例阀的压缩空气洁净且压力稳定。

  在三维选型和机构校核时,不能只关注阀的名义接口。需要把安装支架底面作为基准,确认阀体重心高度、接头伸出方向以及电气插头高度;竖直安装有利于管路冷凝水排出,也能让快插接头的更换更方便。若设备振动较大,支架固定孔附近应增加支撑面,避免薄板支架长期受振后松动。对于多阀并排布置的阀岛式工位,还要在各阀之间留出手指按压释放环的空间,不能按实体最小间距紧密排列。通过这些结构细节的完整表达,该模型可直接用于气路布局、安装板开孔、维护空间评估和自动化设备方案沟通。
