菱形双孔法兰式带座轴承20内径

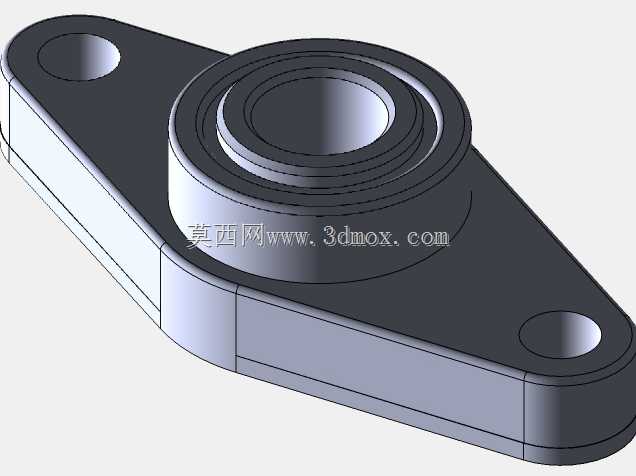

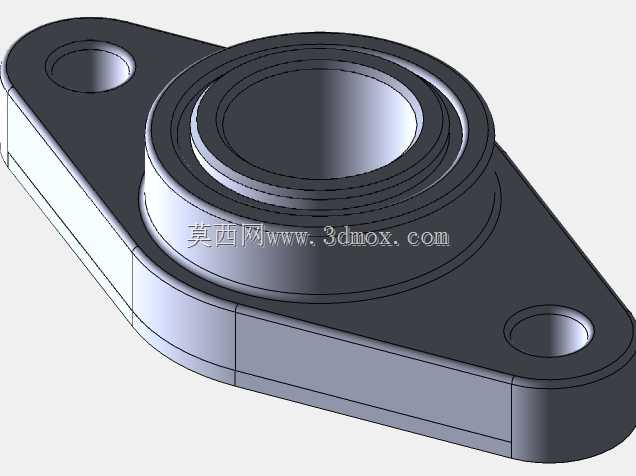

　　该法兰式带座轴承属于轻中型传动支撑单元，整体采用菱形双耳法兰布局，中心为阶梯式轴承容纳腔，两端对称布置沉头安装孔，可直接通过螺栓贴合固定在设备墙板、机架立面或安装基板上，无需额外加工轴承座安装槽，大幅降低配套机架的加工成本与装配工时。

　　从实际产线应用来看，这类带座轴承大量出现在小型输送线从动辊支撑、包装设备导辊转轴、食品轻工机械传动轴、通讯周边辅助设备的走线辊支撑、小型风机转轴定位等场景中。20mm内径规格适配市面常用的20mm直径光轴、标准传动轴，轴端可搭配轴用挡圈、顶丝或锁紧套实现轴向限位，30mm对应的安装边界尺寸可适配多数紧凑型设备的侧壁安装空间，双耳孔距经过标准化匹配，安装时两个螺栓即可完成整座固定，拆装维护时无需拆解周边传动链路，松开安装螺栓即可整体取下轴承单元，更换效率远高于嵌入式剖分轴承座。

　　结构设计上，中心轴承腔采用多层阶梯凸台造型：最内层为轴承外圈配合止口，中间台阶用于容纳轴承外圈轴向定位端面，外层凸台既提升了座体与安装面的接触刚性，也可作为防尘挡边阻挡加工碎屑、粉尘直接进入轴承滚动体区域。座体本体厚度方向做了等壁厚加强，双耳安装位置做了局部加厚沉孔设计，螺栓锁紧时沉头完全埋入座体表面，不会突出干涉轴上配套的链轮、同步轮等传动零件。菱形外轮廓做了全圆角过渡，避免直角应力集中，在承受径向载荷为主、伴随小幅轴向窜动力的工况下，座体不会出现安装耳根部断裂的问题。

　　建模过程中需重点管控几处配合边界：轴承内孔与轴的配合推荐选用过渡配合，保证轴转动时内圈无打滑；轴承外圈与座腔的配合采用基轴制间隙配合，方便轴承压装与后期更换；两端安装沉孔的同轴度、安装面与轴承孔轴线的垂直度需要严格约束，若安装面倾斜，会导致轴系运转时轴承承受附加径向弯矩，大幅缩短轴承使用寿命。座体底部贴合面要求平面度控制在合理范围，锁紧螺栓时建议对角分步拧紧，避免座体受压变形导致轴承孔卡滞。

　　相较于立式立式座、方形座，菱形法兰座的占用平面面积更小，在设备侧壁空间局促、安装位置周边排布有其他管线或零件的场景下适配性更强，两侧延伸的耳板将支撑跨距拉开，轴端的悬臂载荷可以均匀分散到两个安装点上，支撑刚性优于单孔凸缘轴承。阶梯式的外圈造型也兼容多种密封件加装需求，可在外侧凸台槽位加装毡圈或骨架油封，适配多尘、有少量喷淋的生产工况。
