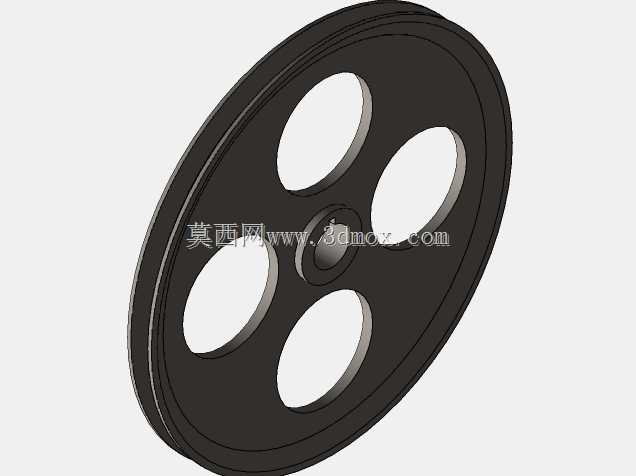

窄槽V型传动皮带轮结构设计

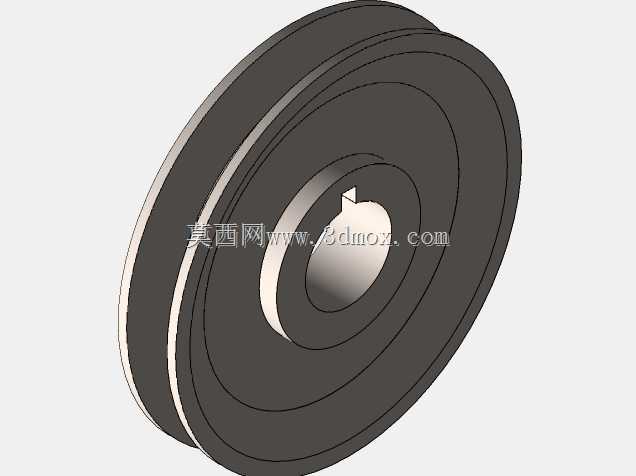

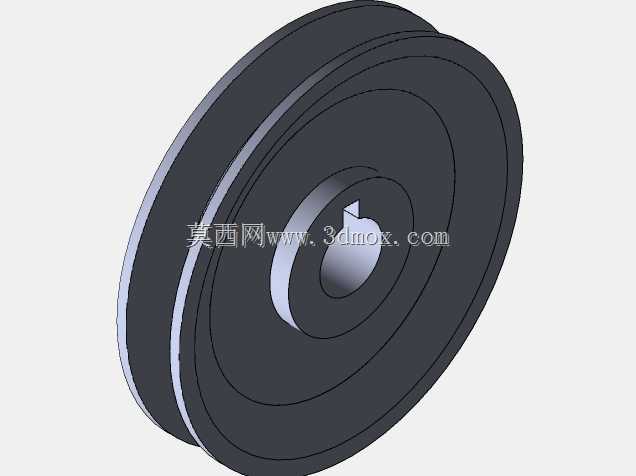

　　在小型桌面传动模组、通讯终端装配工位的辅助输送机构里，这类窄幅V型皮带轮常用来传递小功率扭矩，替代直齿轮传动来降低运行噪音。轮体采用单槽V型截面，槽面夹角适配标准V带的楔合角度，运转时皮带嵌入槽内，依靠两侧面的摩擦力传递动力，相比平带传动能减少皮带跑偏脱落的概率。轮芯加工出贯通轴孔，孔侧开设平键槽，装配时平键卡入转轴键槽，限制轮体与轴之间的周向相对转动，避免高速运转时出现打滑丢转的问题。轮体两侧设置凸起挡边，挡边高度略高于皮带嵌入后的顶面，即便设备启停瞬间皮带出现小幅窜动，也不会从轮槽侧边滑出，省去额外加装皮带限位挡块的工序。建模过程中先绘制轮体的回转轮廓草图，以中心轴线为旋转轴生成基础轮坯，再在轮坯外圆车削出V型带槽，

　　槽底预留退刀空间，方便数控车加工时刀具退出，不会在槽底留下刀痕干涉皮带贴合。轴孔与键槽的尺寸按照常用微型电机输出轴的配合公差设定，孔壁与轴采用过渡配合，装配时可轻压入位，长期运转不会出现轮体松旷晃动。轮体的外径控制在紧凑尺寸范围内，整体厚度偏薄，适配安装空间局促的小型设备机架，安装时仅需将轮体套入转轴，轴向通过轴端挡圈或者锁紧螺母定位，就能固定轮体的轴向位置，不会沿轴方向窜动。这类皮带轮多用于轻载传动场景，比如小型工装的进给机构、桌面检测设备的动力传输单元，传动过程中缓冲吸震效果好，电机输出的脉动扭矩经过皮带柔性传递，不会直接冲击后端从动件，能延长整套传动机构的使用寿命。轮体的各段回转面同轴度在建模时就做了约束，

　　外圆槽面与中心轴孔保持同轴，高速旋转时动平衡表现稳定，不会出现额外的径向振动。V槽的表面粗糙度在设计时标注为适合皮带摩擦的区间，既不会因表面过于光滑导致摩擦力不足打滑，也不会因粗糙度过高过快磨损皮带侧边。整体结构没有多余的复杂特征，加工工艺性好，采用棒料直接车削即可完成全部外形加工，无需额外铣削复杂曲面，制造成本低廉，适合小批量设备配套使用。
