电吉他单线圈拾音器精密结构造型

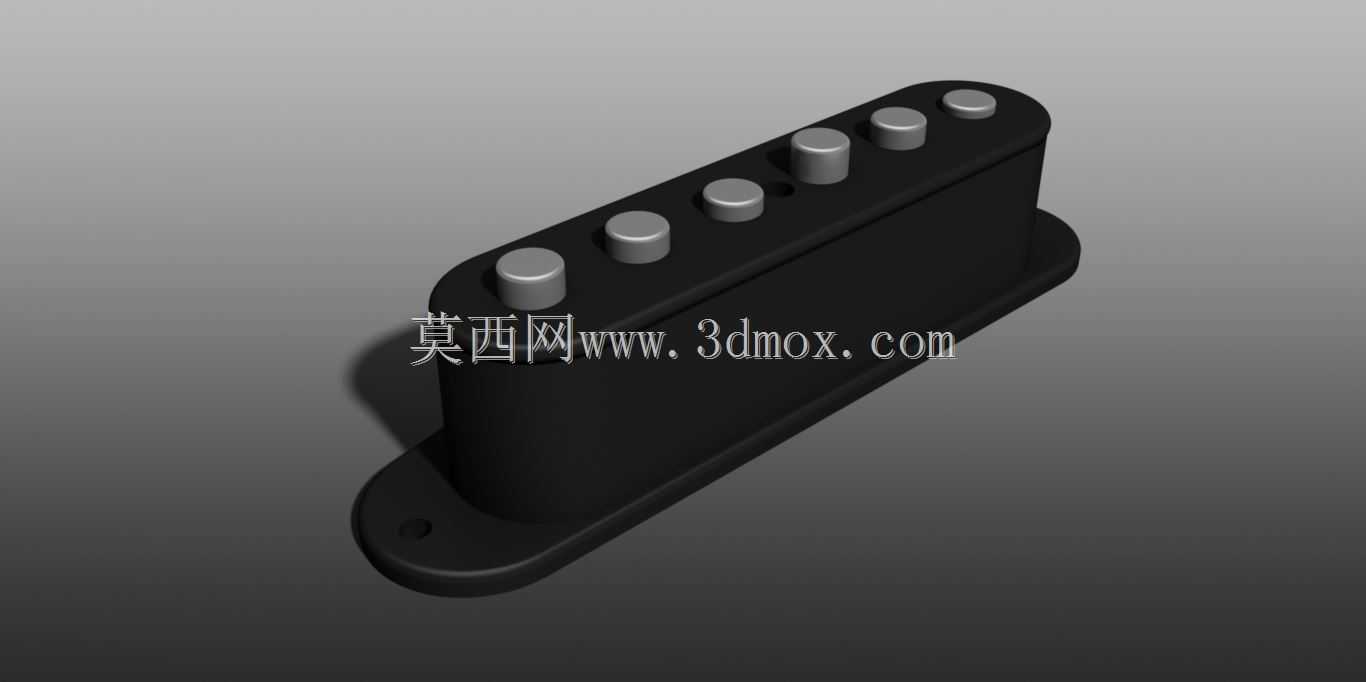

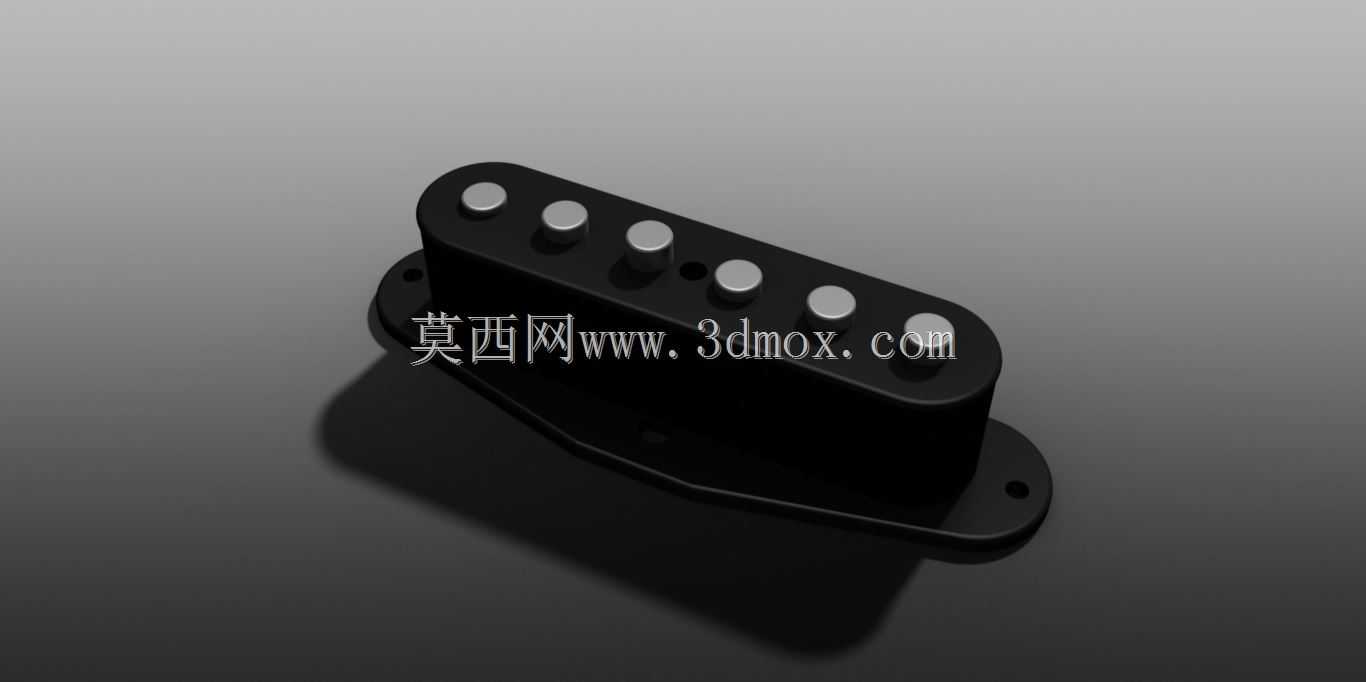

　　电声乐器的信号采集环节里，拾音器属于直接决定琴弦振动转换效率的核心部件，这款单线圈结构参照经典Strat与Tele类老式电吉他拾音器的实物测绘逻辑搭建，整体围绕六根琴弦的排布做对称式布局。黑色线架本体采用阶梯式顶面设计，六颗圆柱形磁柱沿拾音器长度方向等距排列，每颗磁柱的轴线分别对应一根琴弦的正下方位置，磁柱顶面高出线架上表面，不同磁柱的外露高度可根据琴弦振幅差异做微调，补偿低音弦与高音弦之间的输出电平差。底部延伸出带安装孔的固定翼板，翼板向拾音器本体两侧探出，开孔位置匹配电吉他琴身预设的拾音器安装槽位，装配时可通过螺钉穿过翼板孔位，配合调节弹簧改变拾音器整体与琴弦的垂直间距，以此控制磁路对琴弦的牵引强度与输出信号幅度。

　　从结构设计思路来看，线架内部预留了连续绕线空间，细漆包铜线沿六颗磁柱外围的骨架槽体逐层缠绕，形成完整的感应线圈；磁柱采用独立嵌装方式压入线架对应孔位，既保证每颗磁柱的磁极方向统一，也方便后期针对不同弦位更换磁钢材质、调整磁场分布。拾音器底部轮廓做了贴合琴身安装槽的弧形收边，装入琴体后外缘与槽壁间隙均匀，不会出现局部干涉。外形边界方面，拾音器主体长向覆盖六根琴弦的有效振动区间，宽度方向控制在指板末端与琴桥之间的标准安装跨度内，高度方向从翼板底面到磁柱顶面预留了线圈缠绕、绝缘封装与磁柱调节的全部空间。

　　实际工程应用中，这类结构可用于电吉他整琴装配的干涉校验、拾音器改装方案的空间模拟，也可作为乐器配件量产前的结构验证载体：建模时需重点保证六颗磁柱的中心间距与标准琴弦弦距完全对齐，翼板安装孔的跨距匹配市面主流单线圈拾音器的通用安装尺寸，线架绕线槽的壁厚既要满足线圈匝数的容纳需求，也要避免壁厚过薄导致注塑成型时出现填充缺陷。黑色本体的边角过渡全部做小圆角处理，既适配注塑加工的脱模要求，也能避免装配时刮伤琴身漆面；磁柱与线架孔采用小过盈配合，压装后无松动偏移，长期受琴弦振动影响也不会出现磁柱走位。该结构还原了老式单线圈拾音器的典型构造特征，可直接用于乐器结构教学、电声配件设计演示以及整琴三维装配的配套校验。
