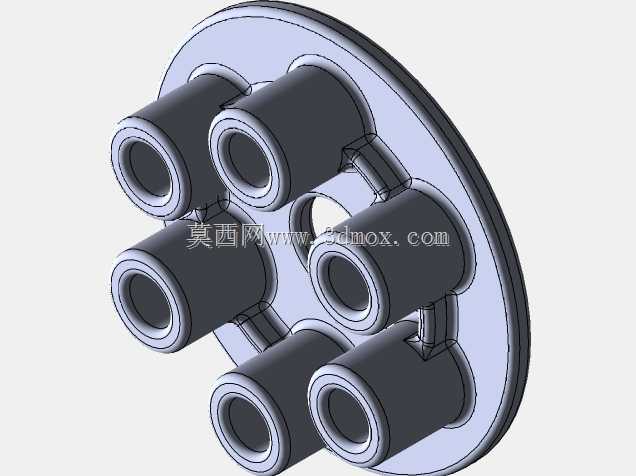

六工位圆形承压安装固定板结构

　　该零件属于典型的多工位承压安装板，整体采用圆盘式基体布局，盘面沿圆周方向均匀布置六组带轴向延伸套筒的安装孔位，中心预留贯通圆孔，各套筒根部通过径向加强筋与圆盘基体相连，结构形式常见于多通道管路固定、线束分组导向、小型执行元件并列承载或者通讯设备内部组件限位场景。从实际装配逻辑来看，圆盘外缘可作为贴合基准面，贴靠在设备腔体侧壁或者机架安装面上，六根轴向伸出的套筒既承担孔位导向作用，又能大幅增加螺纹连接或者穿杆固定时的接触长度，避免薄板直接锁附产生的应力集中、板面翘曲问题；中心圆孔可用于主轴穿过、主缆走线或者让位内部凸起结构，减少装配干涉。设计阶段优先考虑受力传递路径：外部载荷从套筒端部或者穿装杆件传入，经套筒侧壁传导至根部加强筋，

　　再分散到整个圆盘基体，最终由盘面外缘或者周边固定点传递到主机架，筋条沿套筒与盘体、套筒与中心孔之间的方向布置，刚好填补载荷传递的空白区域，在控制整体重量的前提下提升抗弯、抗扭刚度。建模时需重点把控几处边界尺寸：圆盘外径决定安装占位，需匹配对应设备腔体内径，预留周边紧固件的操作空间；六组套筒的中心分布圆直径要和配套的六个外接元件定位尺寸完全一致，套筒内孔直径根据穿装杆件或者螺钉规格设定，套筒轴向伸出长度要满足外接元件的嵌入深度要求，同时不能和相邻元件发生运动干涉；中心通孔直径需大于穿过件的最大外径，保留合理装配间隙。所有套筒与圆盘、筋条交接位置均做圆角过渡处理，避免直角拐角处出现应力集中，即便采用压铸或者注塑成型，

　　也能改善材料充型流动路径，减少冷却收缩产生的变形、裂纹缺陷。盘面厚度结合承载等级选取，若用于金属切削工装可选用合金钢加工，若用于通讯终端内部固定则可采用工程塑料注塑成型，套筒端面需保证平面度，确保外接元件贴合后无松动间隙。该结构在排布上充分利用圆盘周向空间，六组孔位等分布置受力均衡，不会出现单侧偏载导致的安装板倾斜，加强筋的设置让零件在壁厚较薄的情况下依然具备足够刚性，整体结构紧凑，空间利用率高，适配多组件并列安装的紧凑设备布局。
