四齿星型传动限位异形构件

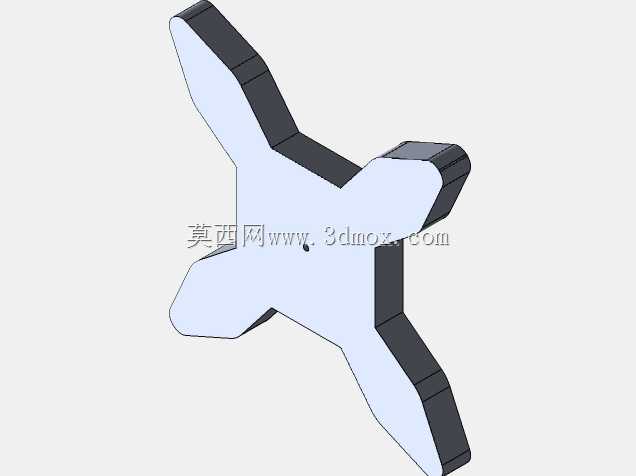

　　这款四齿星型构件的结构形态打破常规渐开线齿轮的齿廓设计逻辑，四个沿中心周向均布的齿臂呈舒展的十字星布局，齿臂末端做了圆弧过渡的宽型轮廓，整体为等厚拉伸成型的板状实体，齿臂侧缘预留了阶梯式的叠层限位接触面，中心区域开设小型定位通孔，可直接穿入定位销完成与转轴、工位转盘的同轴固定。从实际产线的适配场景来看，这类构件并不承担高速连续动力传输的职能，更多用在轻载间歇回转工位、手动调节机构、简易定位锁止装置当中，比如小型工装夹具的档位切换盘、桌面级实验设备的角度限位件、文创类机械摆件的互动传动结构，四个齿臂每转过90度即可完成一次工位卡合，齿臂侧面的平直段可与弹性顶珠、卡位销形成稳定抵接，避免回转到位后出现多余窜动。

　　建模过程中先在草图平面绘制中心定位基准，以十字正交的两条中心线为对称基准，勾勒单根齿臂的外轮廓：齿臂根部与中心圆盘做大圆角顺滑衔接，避免载荷集中在根部交接位置出现应力断裂，齿臂从根部向末端先收窄再小幅放宽，末端轮廓做半圆弧包边，既消除尖锐棱边的装配划伤风险，也让齿臂在和配对卡位件接触时拥有更平缓的导入角度。完成单齿臂草图后通过圆周阵列命令生成其余三个齿臂，保证四个齿臂的形位公差完全对称，任意相邻齿臂的夹角严格控制在90度，回转过程中每个卡位位置的啮合手感保持一致。实体拉伸阶段统一设定板件厚度，齿臂侧缘的阶梯面通过拉伸切除生成，该阶梯结构可在构件叠装时形成轴向限位，多片构件同轴堆叠时不会出现侧向滑移，

　　中心小孔的孔径按常用微型定位销的规格设定，孔边预留足够的实体壁厚，穿销锁紧时不会出现孔口胀裂。构件的外轮廓没有复杂的曲面特征，所有棱边可根据装配需求做倒角或小圆角处理，既可以采用板材线切割后去毛刺的方式加工，也可以通过3D打印快速制作样件完成功能验证，安装时仅需保证构件安装面与转轴轴线垂直，齿臂的回转范围内预留出足够的避让空间，避免齿臂转动过程中和周边机架、传感器走线发生干涉。和常规多齿齿轮相比，这款四齿结构的单齿承载面积更大，单次卡位的接触应力更低，在手动调节、低频间歇动作的场景下，不需要复杂的润滑维护，卡位到位后具备明确的到位触感，操作人员无需额外观察刻度即可感知档位切换完成，结构整体零件数量少，没有配套的复杂齿箱组件，在低成本简易机构、教学演示教具、创意机械装置中能够大幅降低装配和调试的工作量，齿臂的宽厚轮廓也可根据实际安装空间的尺寸限制，等比例缩放整体规格，适配不同大小的工位转盘与安装基座。
