铝废料破碎处理工作站钢平台结构

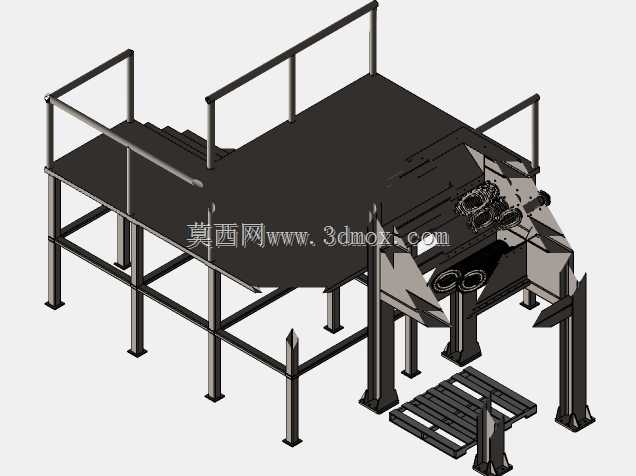

　　该套三维结构围绕铝废料破碎处理工位展开，主体由高架钢平台、撕碎主机安装位、检修护栏、上料楼梯、底部托盘承接区和支撑立柱组成，适用于再生铝回收、铸件浇冒口处理、废型材拆解及车间集中碎料场景。设备布置时，破碎主机位于平台一侧，物料可由叉车或托盘转运至进料区域，经撕碎后向下落入收集容器，平台同时承担人员巡检、刀具维护、电机检修和周边防护功能。

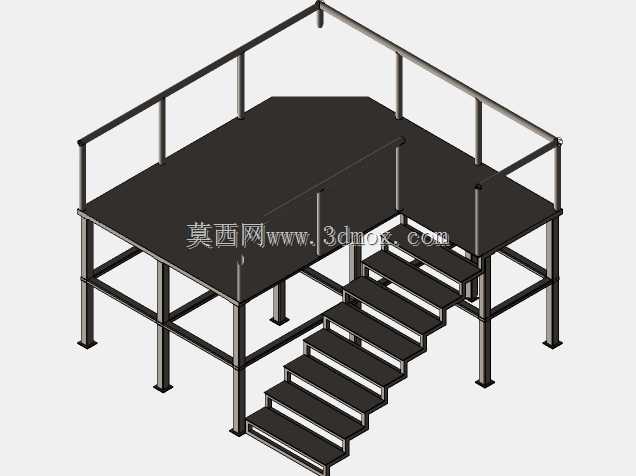

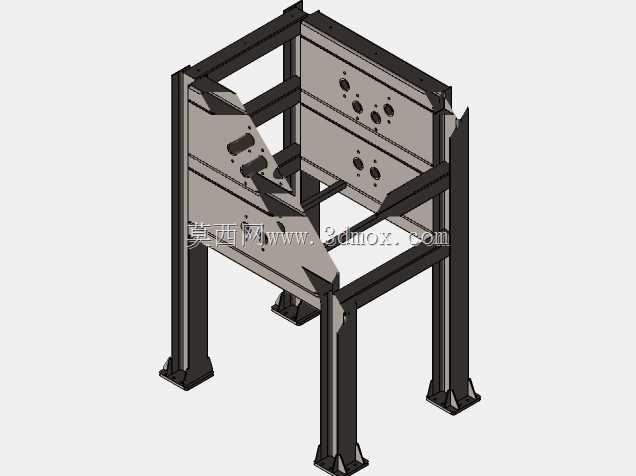

　　结构设计采用型钢框架承载思路，平台主梁与立柱形成稳定的矩形支撑体系，立柱底部设置底板，便于通过地脚螺栓固定在混凝土地基上。平台面预留主机安装孔、排料空间和维护通道，四周护栏按临边作业要求连续布置，楼梯侧设置扶手，踏步宽度和坡度兼顾日常上下与小件工具携带。护栏并非简单装饰件，其立柱间距、横杆高度和开口位置都需要结合设备旋转部件、检修门开启范围及叉车作业半径校核。

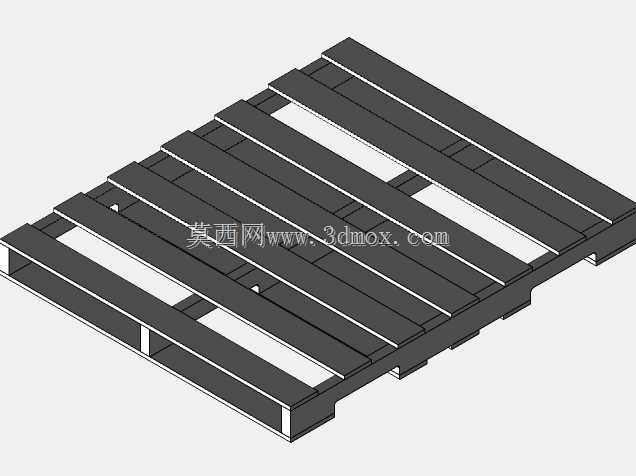

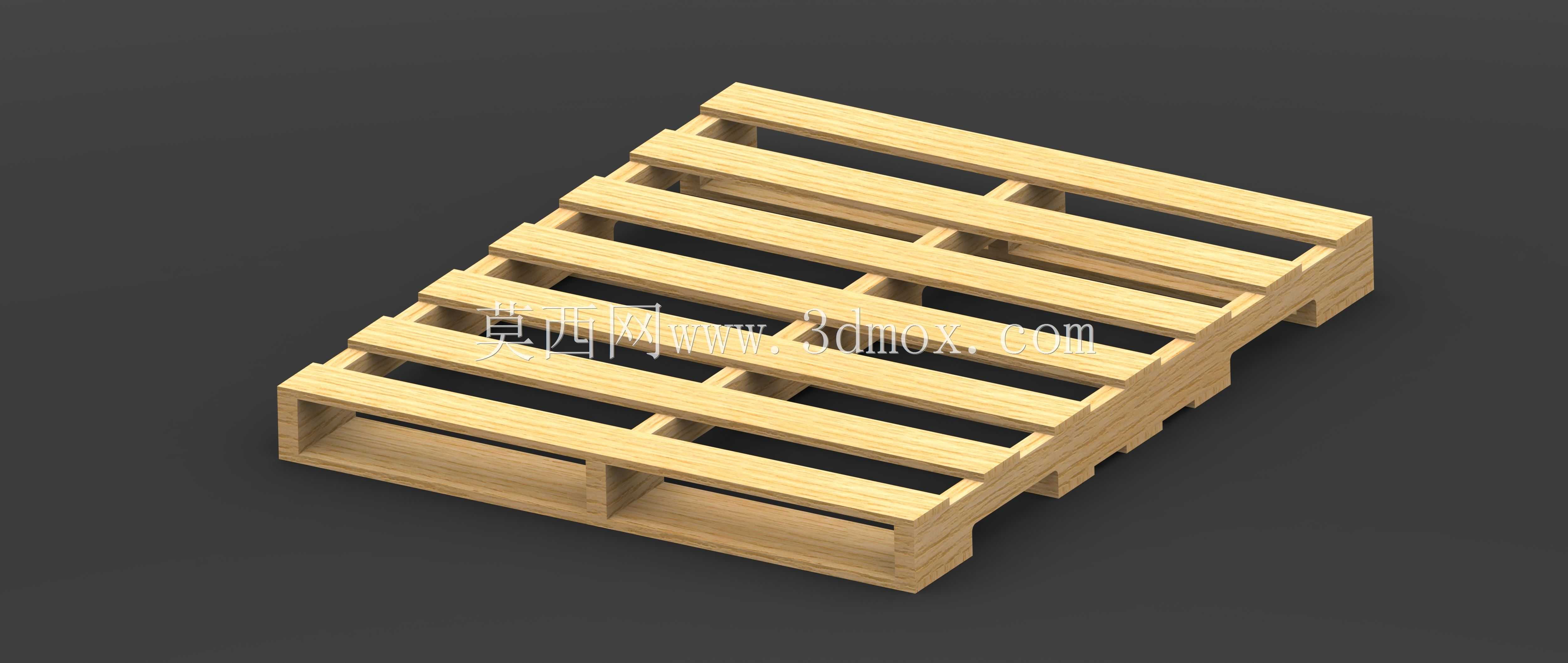

　　从实际用途看，这类工作站不是单台孤立破碎机，而是把破碎、承托、人员操作和物料周转整合在同一安装边界内。铝件质地较软但形状复杂，废型材、板边、铸件浇道进入撕碎腔后容易搭桥，因此平台上方需要留出观察和捅料空间，下方则要保证碎料箱或托盘能够顺利进出。模型中托盘位布置在主机落料方向，底部留有叉车进入间隙，可减少人工搬运。支撑腿之间的横撑既提高框架抗扭刚度，也避免平台在主机冲击载荷下产生明显晃动。

　　外形边界设计需要同时满足设备安装和车间通道要求。平台长度方向覆盖上料、主机和检修区，宽度方向保留人员绕行空间；高度由碎料容器高度、主机出料口位置和维护姿态共同决定。若现场空间受限，可在建模阶段调整楼梯朝向、护栏开门位置和立柱跨距，但不应削弱主梁连接节点。主机与平台连接面应采用垫板或焊接支座，把撕碎扭矩和振动传递到主框架，避免仅固定在薄台板上。

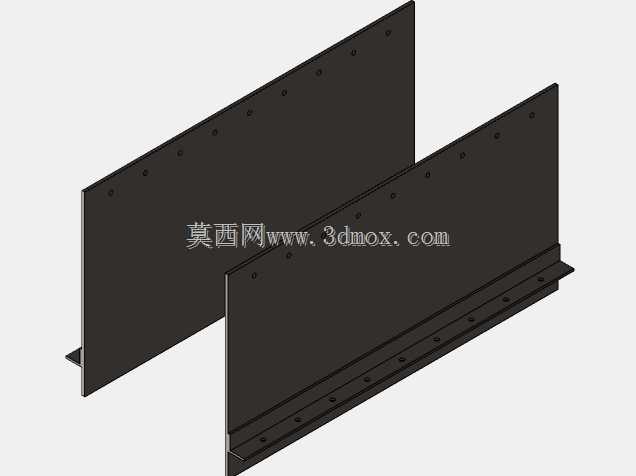

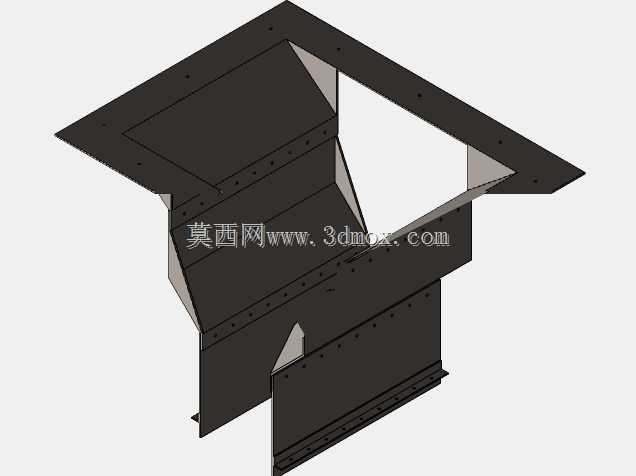

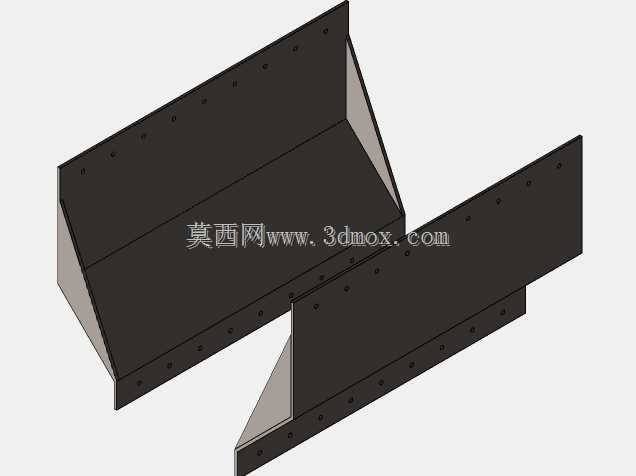

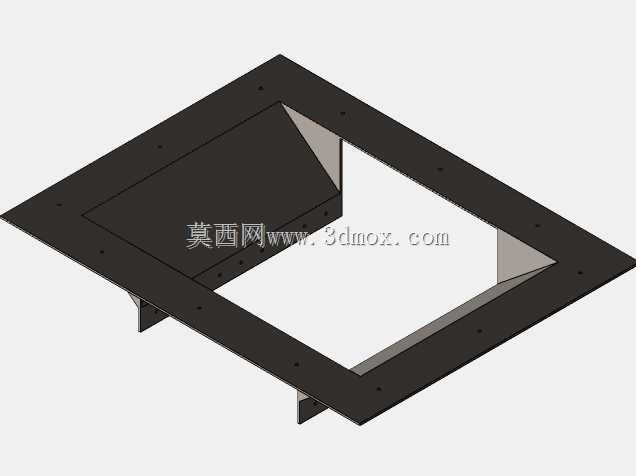

　　建模时可按装配层级拆分为平台框架、护栏组件、楼梯、主机支座、落料导板和托盘定位结构，方便出工程图时统计型材规格、板厚和紧固件。导料部位需考虑铝屑冲刷和磨损，靠近出料口的板件可采用可更换衬板；平台边缘则应控制踢脚板高度，防止工具或小块金属坠落。整体结构强调可制造性与现场安装顺序：先固定立柱和主梁，再铺设台板、安装护栏，最后吊装破碎主机并复核出料高度，使设备在回收车间内形成安全、顺畅的铝废料处理工位。
