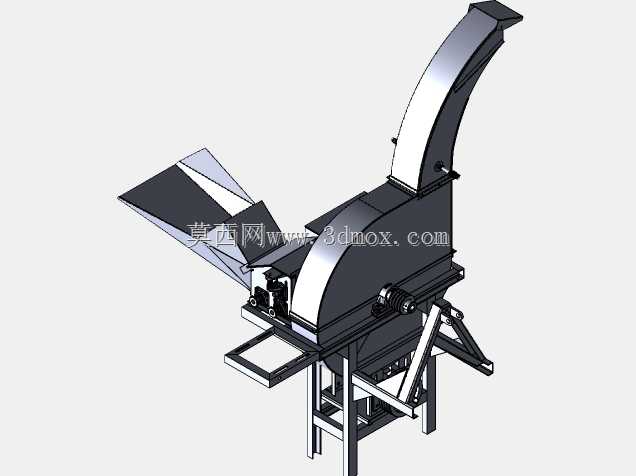

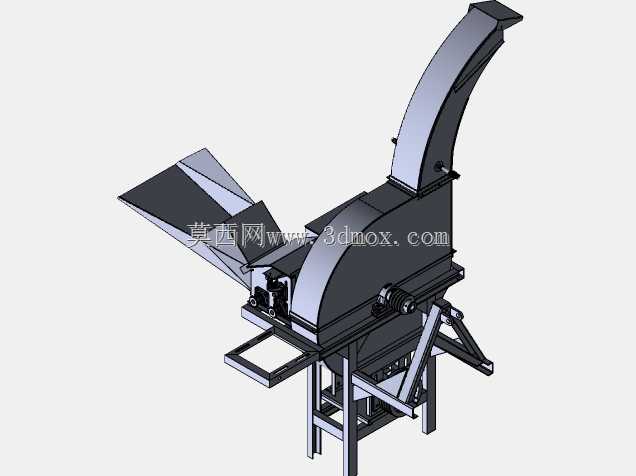

斜出料式秸秆粉碎还田设备结构

　　该设备属于农用物料粉碎处理类作业装备，主要应用于农牧养殖饲草料制备、田间秸秆就地还田预处理、生物质原料初加工等场景，可对干鲜玉米秸秆、稻草、麦秆、棉秆等纤维质农作物物料进行切段粉碎作业，处理后的物料可直接作为畜禽粗饲料、秸秆还田腐熟基质、生物质成型燃料原料使用，适配中小型家庭农场、养殖散户、村级秸秆收储点的作业需求，无需复杂配套基建即可完成安装投产。设备整体采用框架式方管焊接机架作为承载主体，机架底部预留四个地脚安装孔位，可直接固定于硬化水泥地面，也可配套移动轮组实现转场作业，整体安装占地长度约1.8米、宽度约0.9米、进料端高度约1.2米，出料抛送筒顶端高度约2.1米，安装时需预留进料侧1.5米、

　　出料侧3米以上的操作与物料输送空间，避免作业过程中物料飞溅或人员操作干涉。进料端采用倾斜式喂料斗设计，斗体与粉碎腔进料口呈15度倾角衔接，可引导物料依靠自重滑向粉碎腔内部，降低人工喂料的推送阻力，喂料斗边缘做折边加强处理，避免长期受物料撞击出现变形；粉碎腔采用圆弧式上盖结构，内部配套锤片式粉碎转子与定刀组，转子高速运转时锤片在离心力作用下甩开，对进入腔体内的物料进行击打、剪切、揉搓，配合定刀的间隙切割将物料处理为符合长度要求的碎段，腔体上盖可通过侧边的锁紧机构快速开启，便于日常更换锤片、清理腔体内残留的缠绕物料。出料端采用弧形向上的抛送筒结构，筒身与粉碎腔出料口切线方向衔接，

　　可借助粉碎转子转动产生的气流将粉碎后的物料沿抛送筒向上输送，从顶端斜向出料口喷出，出料口可配套接料袋直接收集粉碎物料，也可调整方向将物料直接抛送至运输车辆货厢内，抛送距离可通过转子转速调整，最高可实现3米以上的抛送高度，无需额外配置输送装置即可完成物料收集。设备动力输入端设置于机架侧方，可配套电动机或柴油机作为动力源，通过皮带轮传动带动粉碎转子运转，皮带传动位置设置安全防护罩，避免运转过程中杂物卷入或人员误触，机架下方设置张紧调节机构，可快速调整皮带张紧度，降低日常维护难度。整体结构设计充分考虑农用作业的恶劣工况，所有受力焊接位置均做三角加强筋处理，粉碎腔内壁采用耐磨钢板衬板，可承受长期物料冲刷磨损，转子做动平衡校准，

　　运转过程中振动量控制在允许范围内，降低机架长期受振动出现焊缝开裂的风险；设备各润滑点均采用外露式油杯设计，日常保养时无需拆解设备即可完成轴承注油操作，适配农村地区维修条件有限的使用场景，易损件锤片、定刀均采用标准化尺寸设计，可直接采购通用配件更换，降低后期使用成本。
