蜗壳式离心涡轮流体机械结构

　　该结构围绕离心式流体机械的核心过流路径展开，主体由环形蜗壳、内置叶轮、轴向输入轴和侧向出口管段组成，适用于通风、烟气输送、低压气体增压以及小型实验台流体循环等场景。设备运行时，介质从蜗壳中心的轴向入口进入叶轮区域，叶片对流体施加能量后，气流沿径向向外扩散，再经螺旋形流道汇集，最终由切向布置的圆柱形出口送入后续管路。

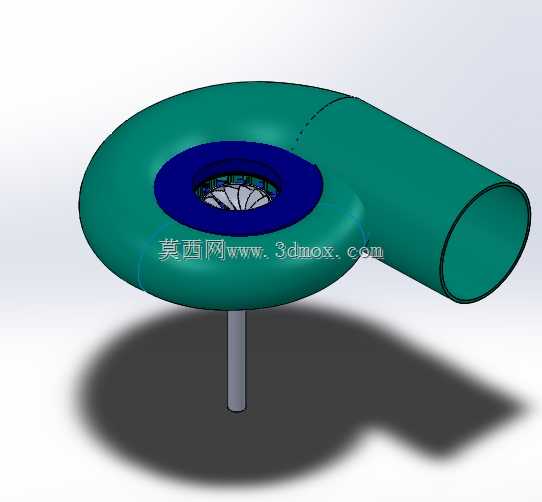

　　外形上，蜗壳采用近似圆盘的回转腔体，外侧平滑过渡到水平出口管，整体占用空间集中在中心圆盘与侧向管段两个方向。安装边界需要重点预留叶轮轴向检修空间、出口管路对接长度以及底部轴伸区域；中心下方伸出的传动轴用于连接动力源，轴段与蜗壳底部之间应保留密封件、轴承座或联轴器的布置位置。若用于成套设备，出口管中心线高度、蜗壳最大回转直径和轴端长度会直接影响机架开孔、管路法兰位置及护罩尺寸。

　　设计思路上，蜗壳流道承担收集叶轮排出流体并降低流速、稳定压力的作用，因此腔体从舌部附近到出口断面呈现连续扩压趋势。模型中蓝色环形区域对应入口与叶轮配合段，绿色壳体为主要承压和导流部分，内部叶片沿周向布置，便于在旋转时形成连续能量交换。侧向圆管与蜗壳相切衔接，可减少流体转向过程中的冲击损失；管口保持规则圆柱面，有利于后续与标准管道、法兰或柔性接头连接。

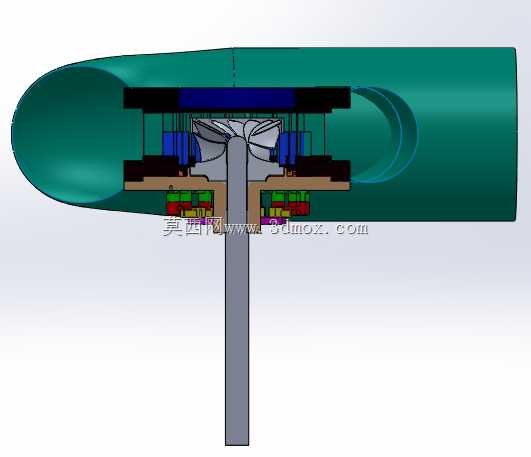

　　从结构设计角度看，这类装置需要同时兼顾气动通道和机械支撑。蜗壳壁厚应满足静压承载与刚性要求，避免壳体在振动工况下产生明显变形；叶轮与入口环之间需控制合理径向和轴向间隙，间隙过大会增加回流泄漏，过小则可能因热膨胀或轴系跳动发生擦碰。传动轴的悬臂长度、轴承跨距以及叶轮动平衡精度，会直接影响运行噪声和轴承寿命。对于含尘气体或腐蚀性介质场景，还可在蜗壳内壁、叶片前缘和出口弯头处增加耐磨衬层或更换耐蚀材料。

　　建模时应保证蜗壳螺旋流道、出口管中心、叶轮旋转轴和入口环的同轴或相切关系，叶片曲面与轮盘、轮盖之间的连接需连续闭合，便于后续抽取流体域或进行干涉检查。结构拆分上可将壳体、叶轮、轴、密封端盖和连接紧固件分别建立，便于工程图出图、装配校核以及加工工艺规划。整体结构没有复杂冗余机构，核心价值在于清晰呈现离心涡轮从轴向进风、径向做功到切向出流的完整路径，适合作为流体机械原理验证、课程设计、设备改型和通用零部件选型参考。
