双立板铰接式联轴节支座结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:676532

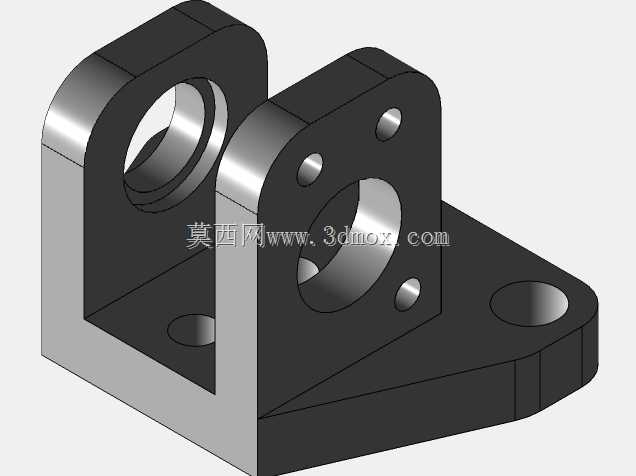

  • 双立板铰接式联轴节支座结构
  • 双立板铰接式联轴节支座结构
  • 双立板铰接式联轴节支座结构
  • 双立板铰接式联轴节支座结构
  • 双立板铰接式联轴节支座结构
  • 双立板铰接式联轴节支座结构
  • 双立板铰接式联轴节支座结构

  该铰接支座类零件在传动系统中承担轴系铰接、载荷传递与安装定位的作用,常见于小型输送线、联动摆臂机构、轻工包装设备以及需要浮动补偿的传动工位。零件主体采用底板加双侧立板的U型布局,底板为异形轮廓,一端做圆弧收边,板面上预留两处沉头安装孔,可直接通过紧固件将整个组件固定在设备机架台面或预制安装基面上,底板与立板交接处设置三角加强筋,抵消立板受径向载荷时产生的倾覆弯矩,避免长期交变载荷下焊缝或铸造圆角处出现开裂。两块平行立板为核心承载部位,左侧立板加工出大直径同轴通孔,孔口预留凸台并做镗削精加工,用于穿装铰接销轴或联轴短轴,孔壁的同轴度与端面垂直度直接决定铰接转动的顺滑度;右侧立板在对应同轴孔的四周均匀布置四个小直径螺纹底孔,

  可端装固定轴承端盖、限位压盘或者驱动元件连接法兰,孔位分布兼顾螺栓装拆操作空间,扳手作业时不会与相邻立板发生干涉。建模过程中先绘制底板的异形拉伸轮廓,将安装孔位、圆角过渡一并在草图中约束到位,双侧立板采用对称拉伸后再分别切除轴孔与连接孔,加强筋通过筋特征生成并在根部添加铸造圆角,所有外露锐边做小倒角处理,既消除装配时的割手风险,也避免热处理或机加工过程中应力集中。从安装边界来看,底板的异形轮廓在靠近铰接侧收窄,可避开设备内部相邻的管线与连杆运动包络,立板间距根据铰接件的宽度预留合理间隙,既不会因间隙过大导致销轴受弯,也不会因间隙过小出现夹滞。轴孔中心到底板安装面的高度尺寸经过匹配,

  保证装入联轴组件后传动轴的中心高与对接驱动端保持一致,无需额外加装调整垫片。立板外侧的凸台结构加厚了轴孔周边的承载壁厚,在销轴承受径向冲击时,孔壁不易发生椭圆变形,端面上的螺纹孔深度满足螺栓啮合长度要求,不会出现螺纹通孔贯穿到轴孔内部的情况。整个零件结构兼顾铸造或钣金焊接两种加工工艺的可行性,壁厚过渡均匀,没有出现局部厚大断面导致的铸件缩孔风险,也没有薄板悬臂过长引发的刚性不足问题,在传动铰接工位中能够稳定承受径向拉力与小幅摆动载荷,为联轴组件提供可靠的铰接支撑基准。
