数控PCB线路板切割定位工装夹具

　　这套工装的核心作用，是在数控分板、铣切工序里把整片PCB牢牢约束在加工基准面上，解决薄板加工最头疼的翘曲、窜动与振刀问题。做过线路板后工序的都清楚，裸板厚度往往只有一两个毫米，铺铜不均、回流后内应力释放都会让板面呈波浪状，真空吸附在带大量镂空槽的板上又容易漏气失压，因此机械压紧式的支架在小批量、多品种车间里反而更稳。

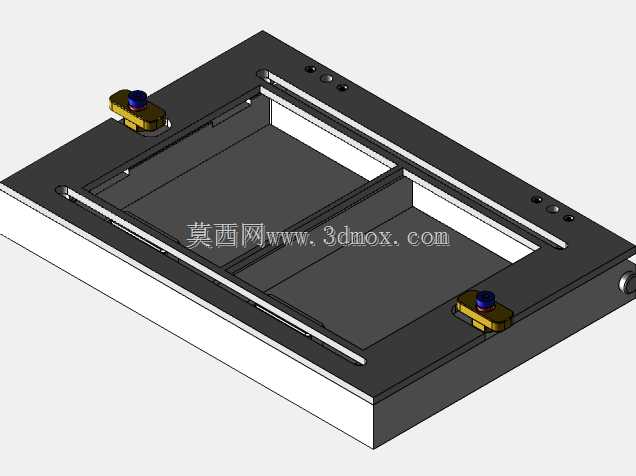

　　从结构上看，底座是一块厚实的矩形平台，台面开出两个并排的大矩形避让腔，这正是给切割主轴或下刀路径留的空间——铣刀分板时需要切透板厚，下方不能有实体托料干涉，否则会扎伤台面、崩刃。腔体四周的边框构成主要承力面，PCB搭在边框支撑区上，加工区域悬空，切屑和冷却液可以直接从空腔落下，避免废屑垫在板底造成局部凸起。

　　台面上沿长度方向铺了两条平行的直线导向件，压紧滑块就挂在这对导轨上，可以顺着板边灵活移动位置。两端各布置一个快速压紧单元，旋钮式压头配合金色的滑座，松开时滑座沿导轨滑到板外，放板、取板都不挡路；锁紧后压头直接压在PCB工艺边或板边非线路区域，向下的压紧力把板面贴死在基准台上。这种两点对角压紧的布局，既能压住大板两端防止翘边，又避开了中间的走刀区，压点位置还能根据不同板宽沿导轨调整，换型时不用重新打孔攻丝。

　　台面边框上还能看到几组定位小孔和侧边的定位销位，这是给PCB做粗定位用的：放板时先靠住一侧定位边或销钉，确定X、Y方向基准，再推紧压头，保证每片板的加工原点一致。平台四角和边缘预留了安装孔与沉台，整套支架可以直接锁固在数控铣床、分板机的工作台上，底部留出的高度空间兼顾了排屑和刀具下探余量。

　　设计思路上，这套工装走的是通用可调路线：导轨行程覆盖一定范围内的板长，压头高度通过旋钮调节适应不同板厚，避让腔尺寸按常见分板走刀轨迹放大，避免一款板做一套专用夹具的浪费。厚重底座提供刚性，减少铣切时的共振；压紧点选在板边而非板面中央，防止压伤元件和线路。对结构工程师而言，建模时需要重点核对导轨平行度、压头下压行程与避让腔深度的匹配，以及压紧状态下板面与台面的贴合间隙，这些细节直接决定切割尺寸精度和板边质量。
