一英寸PVC插管式六角公端流体接头

　　这款1英寸规格PVC插入公接头是民用给排水、低压化工流体输送、水族循环管路、小型灌溉系统里极为常用的管路转接件，整体采用硬质PVC注塑成型，兼顾耐弱酸弱碱腐蚀、自重轻、管路内壁流阻小、现场安装无需重型工具的优势，在常温常压流体工况下替代金属接头能大幅降低管路整体成本，也不会出现长期通水后锈蚀剥落污染介质的问题。

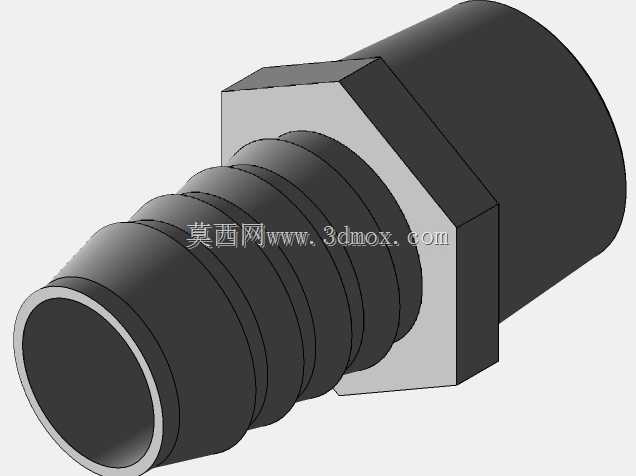

　　从结构布局来看，接头沿轴向分为三段功能区域：右端为承插对接段，内孔通径匹配1英寸PVC硬管外径，安装时可直接涂覆PVC专用胶后插入硬管端面，粘接固化后形成密封固定的永久连接，也可根据工况搭配内丝转接件实现螺纹对接；中段为整体注塑成型的外六角拧动台，六角对边尺寸按照常规活络扳手、开口扳手的夹持规格设计，现场装配时扳手卡持六角面施加扭矩，既可以避免拧动时接头整体跟转打滑，也能在后期管路维护拆卸时提供受力点位，不会因为夹持圆柱外壁造成管件表面夹伤开裂；左端为带多道环形倒刺的宝塔插接段，这一段的外径从靠近六角台位置向管口方向逐级略微收窄，外壁分布四道凸起的环形止退棱，当PVC软管、橡胶输水软管或者编织增强软管从管口套入后，环形倒刺会嵌入软管内壁，配合喉箍锁紧之后，软管在管路带压运行时不会从接头上滑脱，倒刺棱的边缘做了小圆角过渡，套入软管时不会割破软管内壁造成密封面渗漏。

　　建模过程中首先以接头中心轴线为旋转基准，绘制内外轮廓的回转草图，通过回转特征生成主体的圆柱流道、宝塔段外轮廓以及右端承插段的基础实体，之后在中段位置拉伸切除生成六角夹持面，所有棱角位置都按照注塑件的工艺要求添加了拔模斜度与圆角：承插段内壁预留了涂胶间隙，宝塔段最外端做了导入倒角，方便软管徒手套入，六角台和左右两段圆柱的交接位置设置了加强圆角，避免注塑冷却过程中应力集中导致管件受扭矩时从根部断裂。内孔全程做等通径设计，没有突兀的缩径台阶，流体经过接头时不会形成局部涡流压损，输送含微小颗粒的循环水时也不容易在接头位置积存杂物造成堵塞。

　　实际安装边界上，该接头轴向总长度适配常规机柜内、设备水路板旁的狭小布线空间，六角外接圆直径小于同规格金属铜接头的外形尺寸，多组接头并排布置时扳手操作不会和相邻管路发生干涉；工作温度区间覆盖0到60摄氏度的常规水介质工况，额定工作压力适配低压输水系统，禁止用于高温蒸汽、高压油管路以及强有机溶剂输送场景。装配时宝塔端套入软管的深度需要覆盖全部环形倒刺，喉箍锁紧位置对准最后一道倒刺后方的圆柱段，承插端涂胶后需要保持静置固化时间再通水试压，整套接头的三维建模完整还原了注塑件的拔模角度、圆角过渡与各段配合尺寸，可直接用于管路布局干涉校验、非标设备水路系统选型装配以及塑胶管件开模参考。
