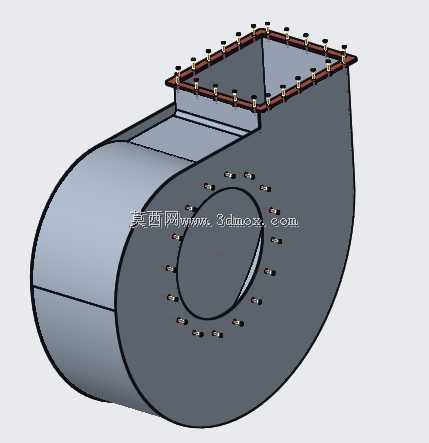

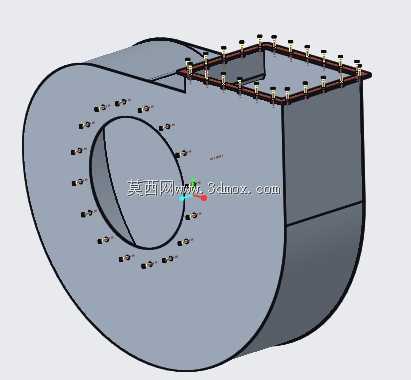

蜗壳式离心风机壳体带法兰螺栓结构

　　该结构对应通风系统中常见的离心式风机蜗壳部件，主要承担将叶轮甩出的高速气流沿蜗形流道减速扩压、导向出口的作用，广泛用于厂房通风、除尘引风、锅炉送风、物料气力输送等场景。建模时先依据叶轮外径、出口风量与压头确定蜗壳宽度及蜗线展开规律，蜗室截面沿周向逐步扩大，使气流在流动过程中速度平缓降低、静压逐步升高，降低局部涡流损失。圆形侧端面上的大孔为叶轮装配与检修口，外圈均布螺栓孔用于对接叶轮侧墙板或进风集流器，孔位按圆周等分排布，保证连接受力均匀、密封面压紧一致。顶部矩形出口带有整体翻边法兰，法兰面上沿四边布置多组紧固螺栓，用于与出口风管或后续设备法兰对接，法兰面预留密封垫安装空间，螺栓间距控制在合理范围，避免压紧后出现局部翘曲漏风。

　　壳体采用薄壁钣金焊接思路构建，蜗板与侧板拼焊形成封闭流道，出口段由圆弧蜗道平滑过渡为矩形截面，过渡区曲面连续，减少气流转向时的脱流和噪声。安装边界方面，需保证侧面叶轮口与传动组、轴承座的同轴度，出口法兰外轮廓尺寸要匹配现场风管法兰，螺栓孔跨距与孔径符合通用风管连接规范；壳体下部圆弧轮廓在布置基础支架时要预留支撑点，避免运行振动直接传递到风管。建模过程中对法兰厚度、螺栓伸出长度、翻边圆角及焊接余量均作了实体表达，既能用于结构干涉检查，也可直接导出钣金展开和焊接件加工参考，帮助设计者在选型阶段核对流道走向、连接接口与现场安装空间。
