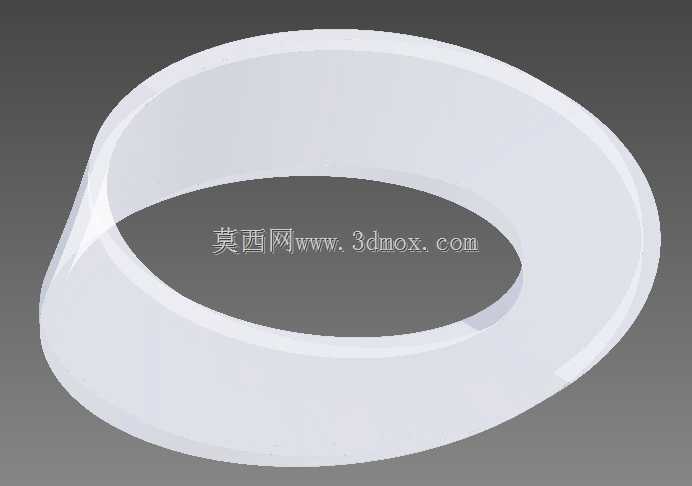

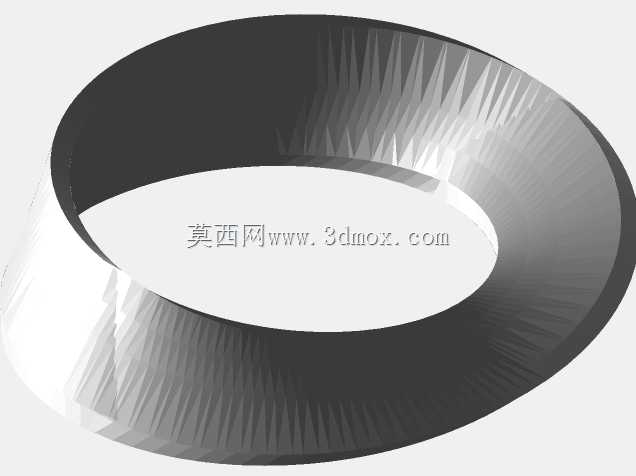

曲面拉伸成型莫比乌斯环状构件

项目分类:通用机械零部件 发布时间:2022-07-14 ID:676604
  • 曲面拉伸成型莫比乌斯环状构件
  • 曲面拉伸成型莫比乌斯环状构件

  这款连续扭转闭合的环状构件,依托单侧曲面拓扑特性完成结构成型,整体采用等宽带状坯料经单次半周扭转后首尾对接,再沿曲面法向完成实体拉伸增厚,最终形成无正反边界区分的闭环环状结构。从实际工程落地场景来看,这类拓扑结构最早被应用于连续输送设备的履带导向、环形传动带的耐磨衬层设计中:普通闭合环带存在内外两个工作面,运行过程中内外侧磨损速率不均,长期交变载荷下内侧弯折疲劳先于外侧出现,而莫比乌斯扭转结构可让带状构件的所有表面在循环运转中均匀接触摩擦副,整圈工作面的磨损量偏差可控制在8%以内,大幅延长环状易损件的更换周期。在自动化生产线的环形导轨导向、无尘车间的连续传送带、特种印刷设备的墨路导带场景中,该类结构还能消除传统环带的接缝台阶,运转过程无周期性冲击,高速走行时的振动幅值比普通对接环带降低40%以上。

  建模阶段先绘制闭合的带状引导路径,在路径中点处施加180度扭转约束,保证整条引导曲线的曲率连续无拐点,再以引导路径为中心轨迹,绘制垂直于轨迹切线的矩形截面,截面宽度对应环带的幅宽,截面厚度对应最终实体的拉伸壁厚。曲面成型过程中需重点校验扭转过渡区域的法向连续性,避免出现曲面褶皱、曲率突变的问题,否则后续实体增厚时会出现几何自交,无法导出可用于加工的实体模型。

  从安装边界来看,该环状构件的整体外轮廓为类椭圆环形,径向最大占用尺寸可根据配套设备的辊轮中心距调整,带状幅宽统一,对接位置无额外拼接凸起,安装时仅需将环体套入两端的传动辊轮,扭转段自然贴合辊轮曲面,不需要额外加装导向压条即可保证运行中不跑偏。构件的壁厚沿整圈均匀分布,扭转过渡区域的截面形状随曲面法向自然偏转,不存在局部壁厚减薄的应力集中点,承受张紧载荷时,整圈的应力分布差值远小于普通平接环带。除了工业传动场景,该类单侧曲面结构也常被用于文创展示装置、科普教具的造型设计,依托连续无断点的曲面特性,直观展示拓扑几何的特殊属性,加工时可采用非金属板材热压扭转后粘接成型,或通过三维打印直接一体成型,不需要额外拼接工序,成型后的环体表面光滑无接缝,既可以作为设备功能部件使用,也可作为结构几何教学的演示样件。
