连续搅拌全混流反应容器结构设计

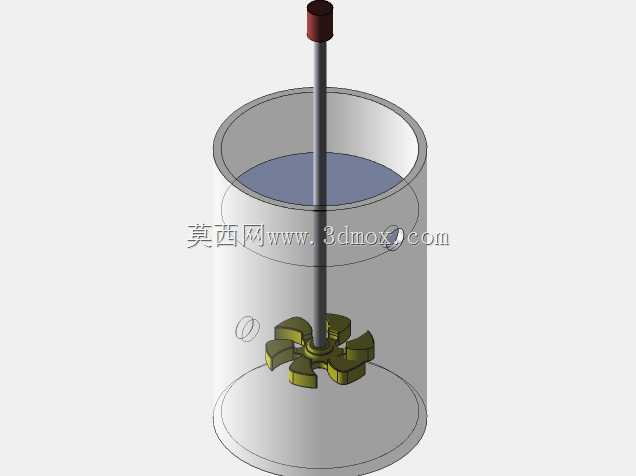

　　在精细化工、生物制药、水处理药剂合成等连续化生产场景中，全混流搅拌反应容器是核心工艺单元之一，这类设备的核心作用是让进入釜体的反应物料在极短时间内完成径向与轴向的均匀混合，使釜内任意位置的物料浓度、温度、反应速率保持均一状态，满足连续进出料的稳态反应工艺要求。本次建模的搅拌反应结构，首先从工艺适配性出发确定整体构型：釜体采用直筒圆形结构，底部做圆弧过渡设计，避免物料在筒壁与底角处形成流动死区，减少物料挂壁、残留结焦的风险，直筒段的高径比控制在1.2:1，适配中等粘度流体的混合需求，既不会因为高径比过大导致轴向混合路径过长出现浓度梯度，也不会因为高径比过小导致设备占地面积过大、搅拌轴悬臂过长引发运行振动。

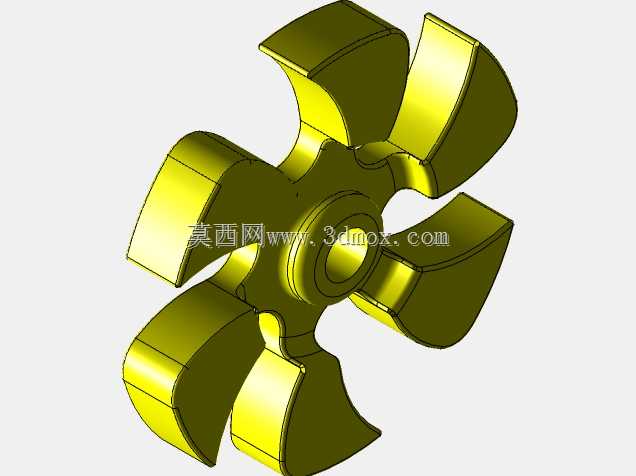

　　搅拌组件的设计是整个结构的核心，搅拌轴从釜体顶部中心垂直插入，轴端安装的开启涡轮式搅拌桨距离釜底的高度为釜体直筒段高度的1/6，这个安装高度可以保证桨叶排出的流体能够直接冲刷釜底区域，带动底部沉积的重质物料向上参与循环，避免固相物料沉积在釜底无法参与反应。桨叶采用六叶斜桨构型，叶片倾斜角度为45度，运转时可以同时产生轴向推流与径向剪切作用，轴向流负责推动物料完成上下大循环，径向流负责打碎局部物料团块，强化微观混合效果，适配液液均相反应、低固含量固液悬浮反应、气液传质反应等多种工艺场景。釜体顶部预留了搅拌轴安装位、进料口、排气口、温度检测口等接口位置，所有接口的法兰连接尺寸都按照通用化工管道标准预留，方便现场安装时对接工艺管线、

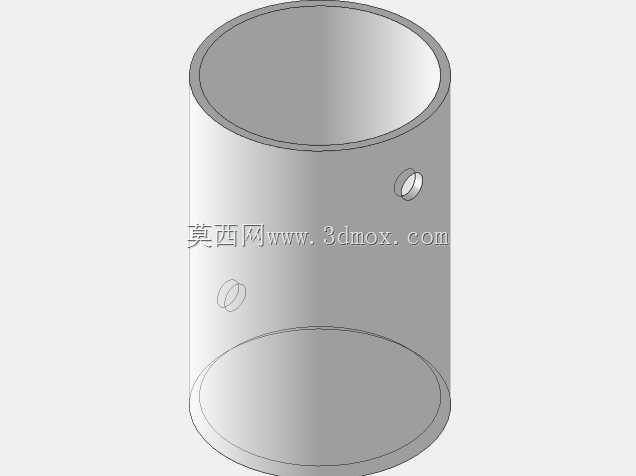

　　检测仪表与辅助设备。搅拌轴的顶部预留了驱动端连接结构，可以适配不同功率的减速电机与联轴器，轴身做了等直径设计，减少轴上的应力集中点，提升长周期运转的结构稳定性。釜壁采用透明可视化的结构设计逻辑，在建模过程中保留了壁厚的均匀一致性，既可以直观展示内部搅拌流场的分布状态，也能为后续做透明材质实验样机提供结构参考，实际工业应用中该部分可以替换为不锈钢衬里、搪玻璃或者工程塑料材质，适配不同腐蚀等级的物料反应需求。从安装边界来看，该结构的整体安装空间只需要在釜体周向预留300mm以上的操作空间，用于管线连接、日常巡检与维护作业，底部需要预留卸料口的安装空间，顶部需要预留驱动电机的安装与检修空间，整体安装对厂房层高的要求较低，

　　适合中小型生产线的车间布局。在流场设计上，该结构刻意避免了挡板结构的加入，针对低粘度、快反应的连续生产场景，无挡板结构可以降低流体的剪切损耗，减少搅拌功率的无效消耗，同时配合桨叶的推流作用，让物料在釜内的平均停留时间分布更趋近于理想全混流状态，满足反应动力学对停留时间的要求。如果后续需要适配高粘度物料的混合场景，只需要在釜壁增加4块均布的挡板，调整桨叶形式为锚式或者螺带式即可，原始模型的釜体接口尺寸、轴系安装位置都预留了足够的改装余量，不需要对主体结构做大幅修改。建模过程中对所有配合面都做了公差适配设计，搅拌轴与顶部轴套的配合间隙按照转动副的要求预留，既不会因为间隙过大出现轴系摆动，也不会因为间隙过小导致运转时出现卡涩，釜体各段的连接法兰都做了密封面结构，满足常压或者低压反应工况的密封要求。
