一位英寸七段数码显示管结构

　　这类一位英寸七段数码显示器件，在工业控制盘柜、小型计数终端、温控仪表、电源状态面板以及教学实验装置中使用频率很高。它承担的不是复杂图形显示任务，而是把数字量以最直接、最醒目的方式呈现给操作者：设备运行计数、温度档位、工位编号、故障代码个位显示、测试通道序号等场景，都能看到单只数码管或多只数码管并排布置的方案。与点阵屏相比，七段管的优势在于段形笔画宽大、发光面连续、远距离识别稳定，且驱动逻辑简单，主控只需按段码输出电平即可完成0至9数字及部分字母状态显示，对低成本、高可靠的嵌入式面板尤其合适。

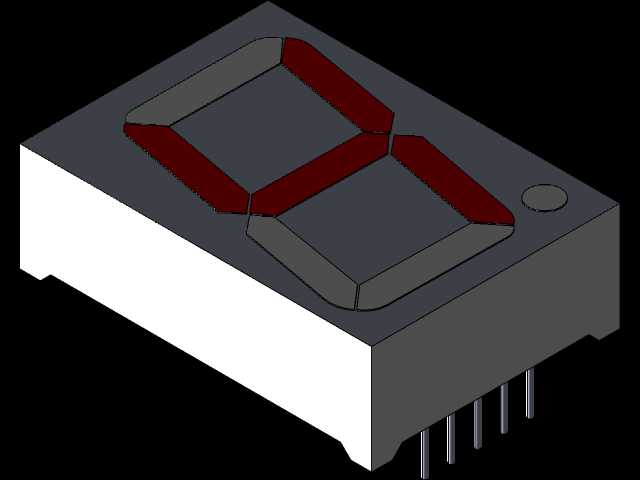

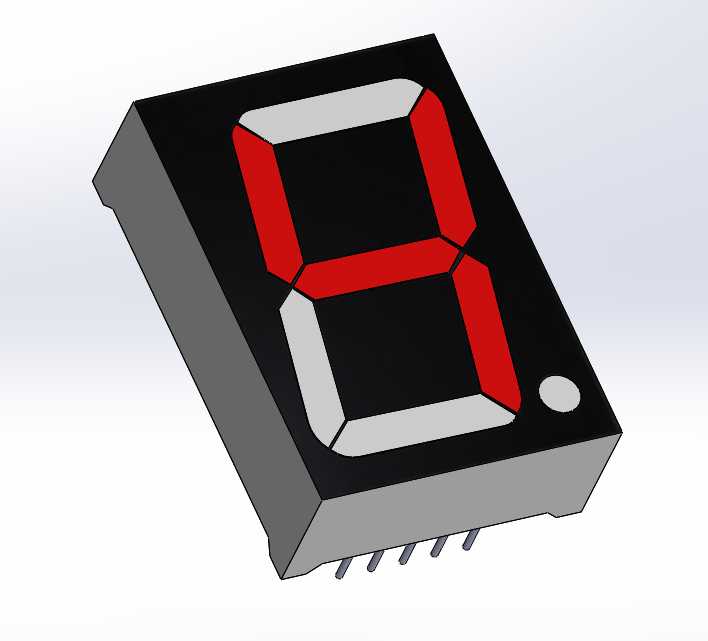

　　从结构上看，该模型还原了一位数码管的典型封装：上部为深色显示面罩，内部按七段笔画布置发光段，未点亮段在深灰底色上仍保留段轮廓，点亮段通过红色透光区域形成醒目数字；下部为黑色塑封本体，底部伸出多根直插引脚，用于插入PCB焊盘或焊接在显示板上。模型中段体的台阶、面罩与壳体的分界、小数点圆形区域以及引脚排布均有体现，能够用于面板开孔校核、PCB布局干涉检查和整机装配演示。

　　实际选型时，外形尺寸和安装边界往往比电气参数更早影响结构设计。一位英寸规格属于较大的单体数码管，显示面宽、高尺寸明显大于0.36英寸、0.56英寸常规仪表管，因此在面板上需要预留足够的开窗面积。面罩周边应保留承托边，避免开窗过大导致器件松动；壳体后方要留出塑封体高度和引脚折弯空间，尤其在板到面板距离较紧的控制盒内，不能只按正面投影估算。直插引脚穿过PCB后需要焊接固定，焊盘间距应与引脚位置一致；若面板与电路板之间采用支撑柱，应保证数码管正面贴近面罩窗口，同时背面引脚不受侧向应力。

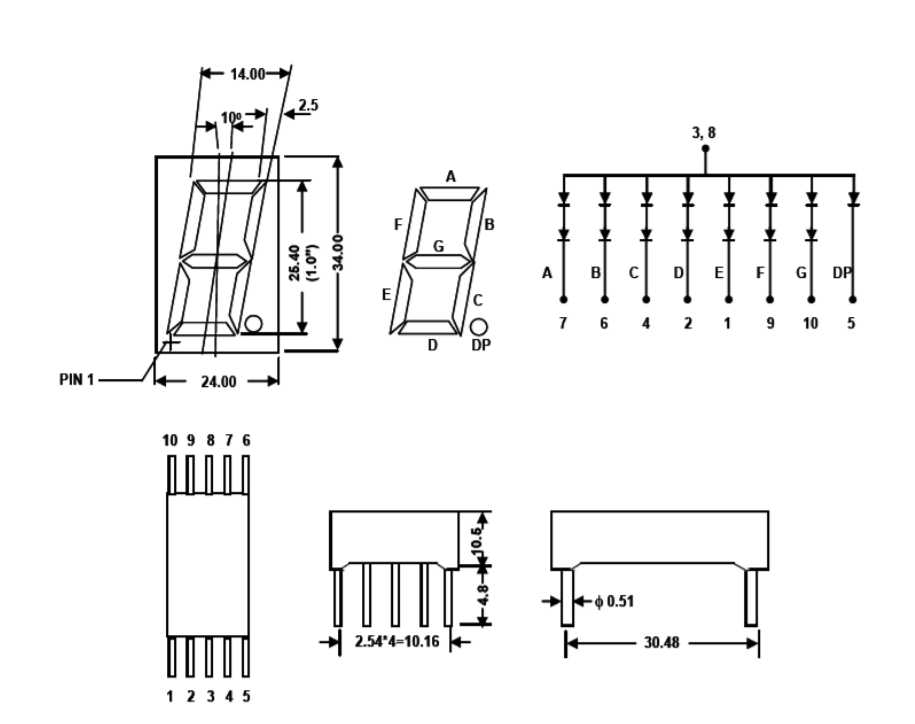

　　建模时可将器件拆分为显示面罩、黑色壳体、红色段体、引脚和小数点区域几个部分。面罩需要体现深色滤光片效果，段体在未点亮时与底色接近，在点亮示意时通过红色材质区分；壳体侧面的斜度和底部缺口反映了注塑封装的工艺特征，不宜做成完全直角的方块。引脚为细长金属件，排列位置决定了电路板封装的准确性，建模时应控制引脚伸出长度和直径，避免在装配体中与焊盘、壳体或邻近元件产生虚假干涉。若用于工程出图，还应补充面板开孔尺寸、PCB禁布区、引脚中心距和器件最高点等关键边界。

　　在设备用途上，单只一位数码管常作为模块化显示单元使用：多只并排可组成多位数字显示，单只则可用于通道号、档位、状态编号等局部指示。它的红色发光段在车间光线、设备面板和远距离观察条件下对比度较好，深色外壳又能降低环境杂光影响。结构设计人员在布置这类器件时，需要同时考虑正面可视角度、背面焊接空间、面板防尘贴合以及维修更换便利性。该三维模型把段面、封装和引脚关系集中呈现，适合在仪表外壳设计、显示板堆叠检查和人机面板方案沟通中作为空间参照，帮助设计者在开孔、限位和装配顺序上提前发现问题。
