滑动式直线输送导向支撑机构

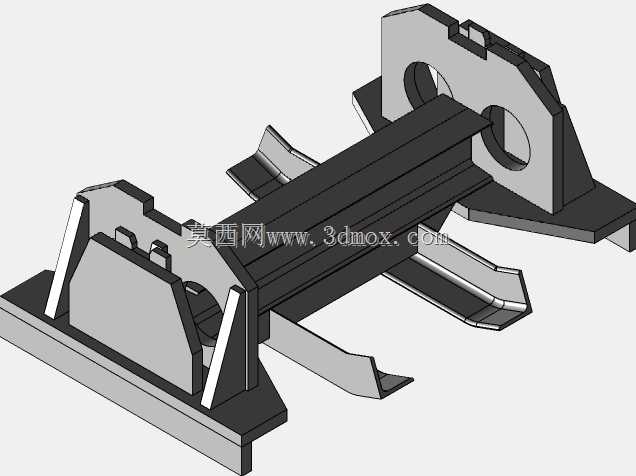

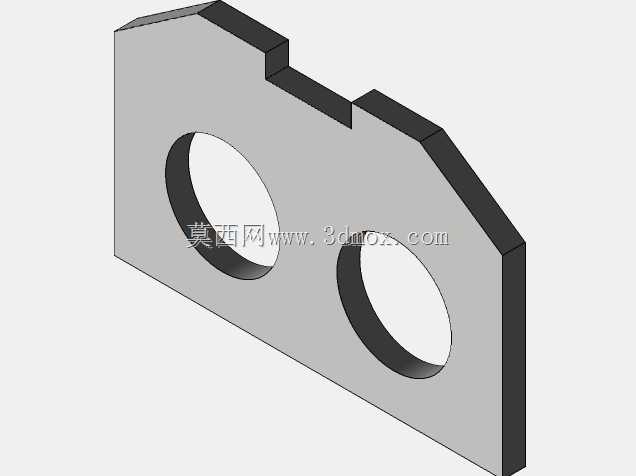

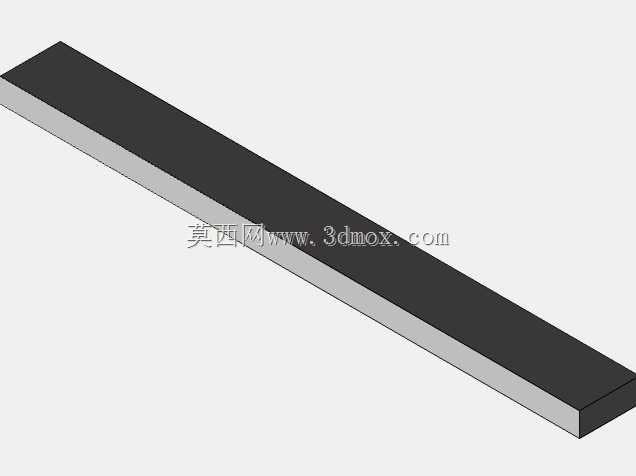

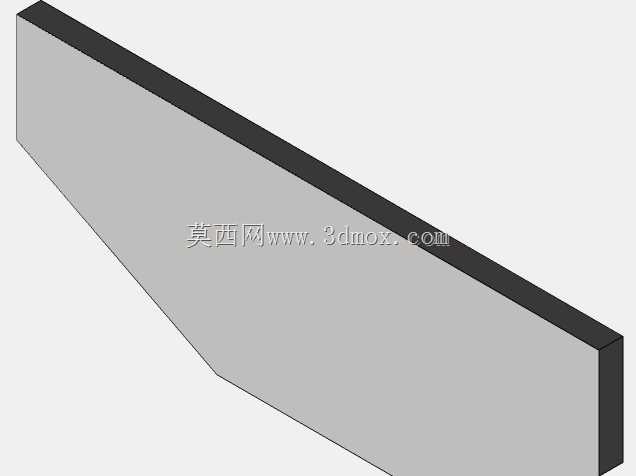

　　该滑动输送机构主要面向短行程工件平移、工装工位间物料推送以及轻型载具直线导向场景，在3C装配工位、小型零件检测流水线、工装夹具换位模块中都可作为核心承载导向部件使用，替代传统整段皮带输送占用空间大、小行程定位冗余的问题，适配6S车间内紧凑工位的布局改造需求。从结构设计逻辑来看，整套机构采用双侧对称立板作为主支撑框架，两端立板上预留同轴圆形通孔，可直接穿装导向光轴或者铰接驱动摆臂，立板底部向外延伸出折弯安装翼边，翼边上预留装配锁付孔位，安装时可直接贴合工位台面上的铝型材基准面完成固定，不需要额外加工复杂转接底座，大幅降低现场安装的配作工作量。中部承托段采用长条形平直滑台结构，滑台截面做加厚折弯处理，

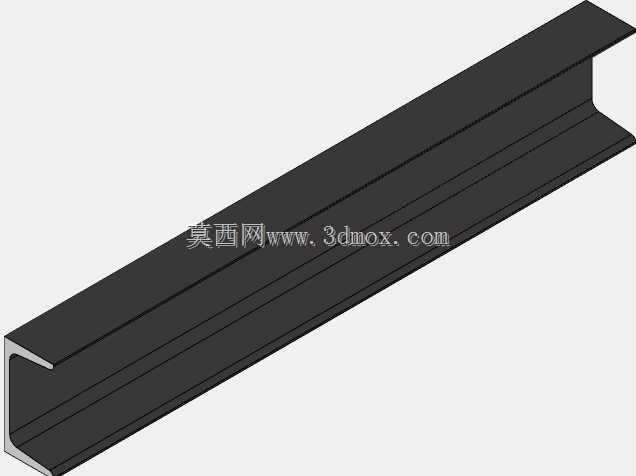

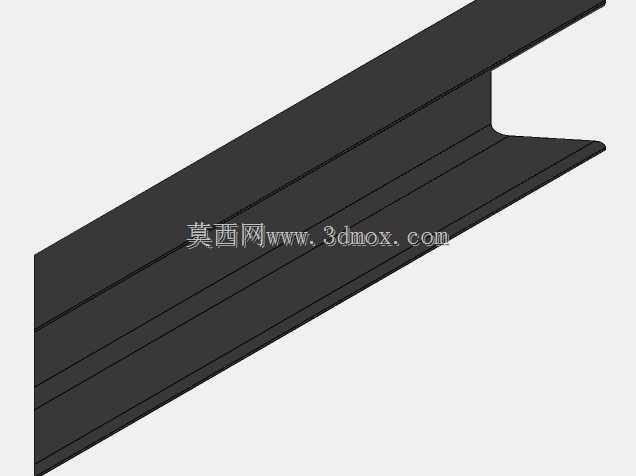

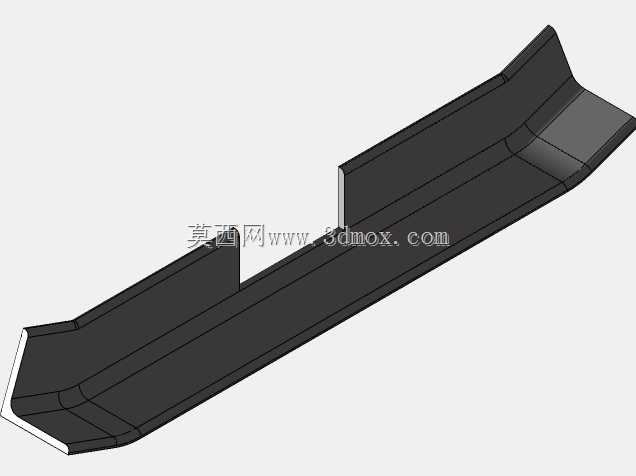

　　在控制整体自重的前提下保证长跨距下的抗弯刚度，滑台两侧对称布置四组弹性托爪，托爪采用带弯折弧度的薄型钣金结构，工件放置到滑台台面后，两侧托爪可从侧向对工件进行柔性限位，避免输送过程中工件出现侧向偏移、滑脱的问题，托爪的翘起角度经过反复校核，既可以保证人工上下料时工件可以顺畅推入、取出，又能在滑动启停的惯性冲击下保持对工件的约束能力。设计过程中优先考虑了工位边界的适配性，整体机构的轴向长度适配常规小型工位的安装间距，两端立板的外轮廓做切角避让处理，不会和周边的传感器支架、挡料气缸发生运动干涉，底部安装翼边的孔位间距匹配标准铝型材的槽口间距，现场改造时不需要重新在台面上钻孔攻丝，直接利用T型螺栓即可完成快速锁付。功能层面，

　　该机构既可以配合直线驱动单元完成定距步进输送，也可以作为手动推拉的滑动载台使用，双侧立板的同轴孔可兼容不同直径的导向轴，更换导向轴时不需要改动主体支撑结构，滑台台面的平整区域可根据输送工件的外形额外加装定位块、真空吸附孔或者柔性垫层，适配不同规格零件的输送需求。钣金类构件的折弯圆角统一取行业通用加工半径，所有焊接拼接位置都预留了足够的施焊空间，后续量产时不需要特殊工艺即可完成加工，整体结构没有复杂异形曲面，加工成本低、维护拆装便捷，日常使用过程中如果托爪出现磨损，仅需单独更换对应爪件即可，不需要拆解整套输送机构，非常适合多品种小批量的柔性生产工位使用。
