双层并行表件输送线机架结构

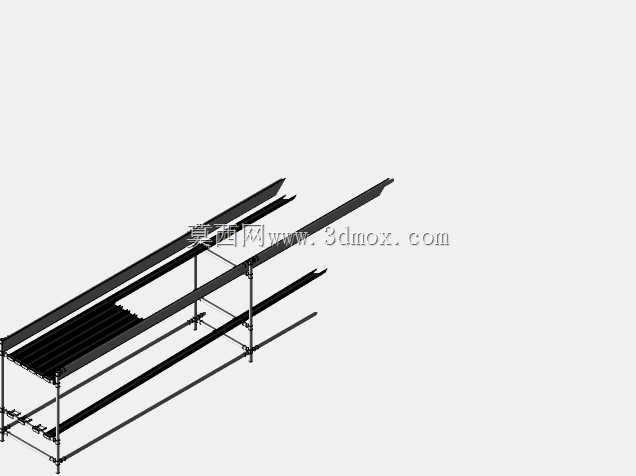

　　这套结构面向表类工件在装配、检测、分选工位之间的连续转运需求，采用双层并行长轨道布局，上层承载带面负责工件的正向流转，下层轨道可用于空治具回流、反向补料或者待检工件暂存输送，在3C精密组装、仪表零部件流水线这类车间场地紧张、工位排布紧凑的场景里，能把上下行输送路径整合在同一组机架投影范围内，省去单独铺设回流线占用的地面宽度，也减少了线体两端顶升移栽、转弯机构的配置数量。

　　从机架的受力逻辑来看，整体框架采用分立支腿加纵向主梁的排布方式，支腿沿输送方向按固定间距落地，每根支腿底部预留水平调节脚盘的安装位，现场部署时可以通过脚盘螺纹补偿地面平整度误差，不需要额外做预埋地基，适配车间环氧地坪、防静电地板等多种地面条件。纵向主梁沿整条线体通长布置，既作为输送带辊筒、托条的安装基准，也承担整条线的纵向抗弯载荷，双层轨道之间设置横向连接撑杆，把上下两层的框架刚性连为整体，避免长跨距线体运行时出现上下层晃动不同步、轨道错位的问题。

　　线体的输送工作面采用窄幅平行托条支撑同步带或者平皮带的形式，两条并行轨道之间留出足够的避让间隙，既可以直接输送带定位卡位的表件治具，也能适配零散表壳、表盘工件的平铺输送，轨道侧边预留了传感器安装槽位，现场可以根据工位节拍需求在对应位置加装对射光电、漫反射检测开关，实现工件到位停线、满料待机、堵料预警的逻辑控制。线体两端的驱动与张紧端都留出了安装操作空间，张紧机构采用可调式螺杆结构，皮带运行一段时间出现松弛后，不需要拆解主体框架，仅通过端部的调节螺栓即可完成皮带张紧度调整，日常维护的操作空间充足。

　　安装边界方面，整条线体为长条形窄幅布局，宽度方向仅覆盖两组并行轨道加两侧支腿的尺寸，不会向线体侧面额外突出操作部件，车间排布时可以直接贴邻作业工位、检测设备摆放，线体高度匹配普通人工操作台或者自动接驳设备的进料高度，两端的接驳面预留了标准安装孔位，可以直接和排序台、分拣机构、检测工位的输送段无缝对接，不需要额外做过渡转接板。框架的型材选型兼顾刚性与轻量化，整体自重控制在合理范围，车间布局调整时可以分段拆解转运，重组后重新校准轨道平行度即可快速恢复生产，线体上所有的运动部件都做了外露避让，没有和机架主体发生运动干涉的结构，运行过程中工件、治具的通行路径全程无凸起遮挡。
