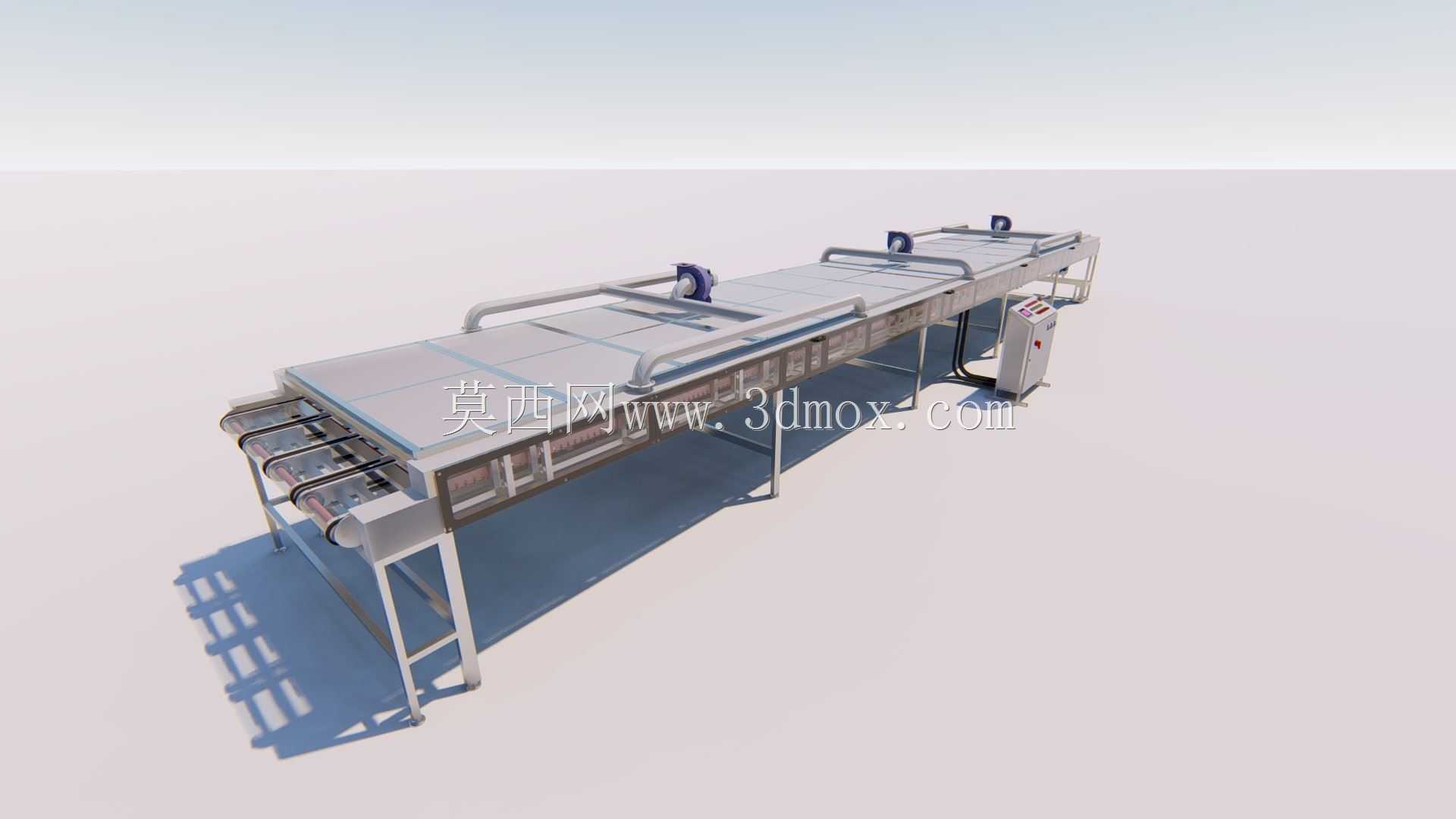

五段式连续网带烘干输送设备结构

　　该设备为长距离连续通过式烘干输送线，整体采用五段拼接结构，适合电子零部件、塑胶件、五金小件、涂层工件等在批量生产中的表面干燥、预热、固化和冷却衔接。产线布置时，工件由一端网带进入，在封闭或半封闭腔体内匀速通过热风作用区，再从另一端输出，能够嵌入装配、喷涂、清洗、点胶或包装工序之间，减少人工周转和等待时间。设备主体由输送网带、分段机架、保温腔体、顶部热风单元、侧向管路、驱动张紧机构、电气控制柜及支撑腿组成。网带宽度与有效输送面按工件排布密度确定，两侧留出挡边和维护空间，避免小件偏移掉落；机架采用型材与钣金组合，支腿间距经过承载校核，长跨距位置设置斜撑，以保证满载状态下网带运行平稳。顶部布置多组风机与加热相关接口，

　　风路沿设备长度方向分区，可根据不同工艺段调整风量和温度梯度，使工件受热更均匀。腔体侧板兼顾保温、观察和检修需求，局部设置可开启结构，方便清理网带、检查风嘴及处理卡料。入口和出口保留过渡段，网带回程位置设置托辊与导向件，防止长期运行后跑偏。驱动端布置在设备侧部，链轮、传动轴和张紧座形成独立维护区域；张紧行程需满足网带热胀冷缩及后期磨损补偿，轴承座位置留有拆装空间。控制柜独立设置在设备旁侧，柜体与运动部件、热风单元保持安全距离，柜前预留操作和检修通道。三维结构设计中，整机长度方向按五段模块化拆分，每段可独立运输、就位和拼接，法兰连接面需要控制直线度与高度差，避免网带通过时产生附加阻力。外形边界不仅包含主机本体，还应纳入顶部风机高度、

　　侧边风管外伸、控制柜开门半径、驱动电机宽度以及维护通道。安装基础要求地面平整，支腿可调，设备四周留出风管连接、电气走线和人员通行空间。进料端与上游设备对接时，应保证输送面高度一致；出料端可衔接冷却线、检验台或收纳工位。结构建模时需重点检查网带与机架间隙、风机与腔体干涉、门板开启范围、线缆桥架走向以及地脚固定位置，确保设备从方案布局到加工装配均具备可实施性。
