转弯式乳品生产输送线结构设计

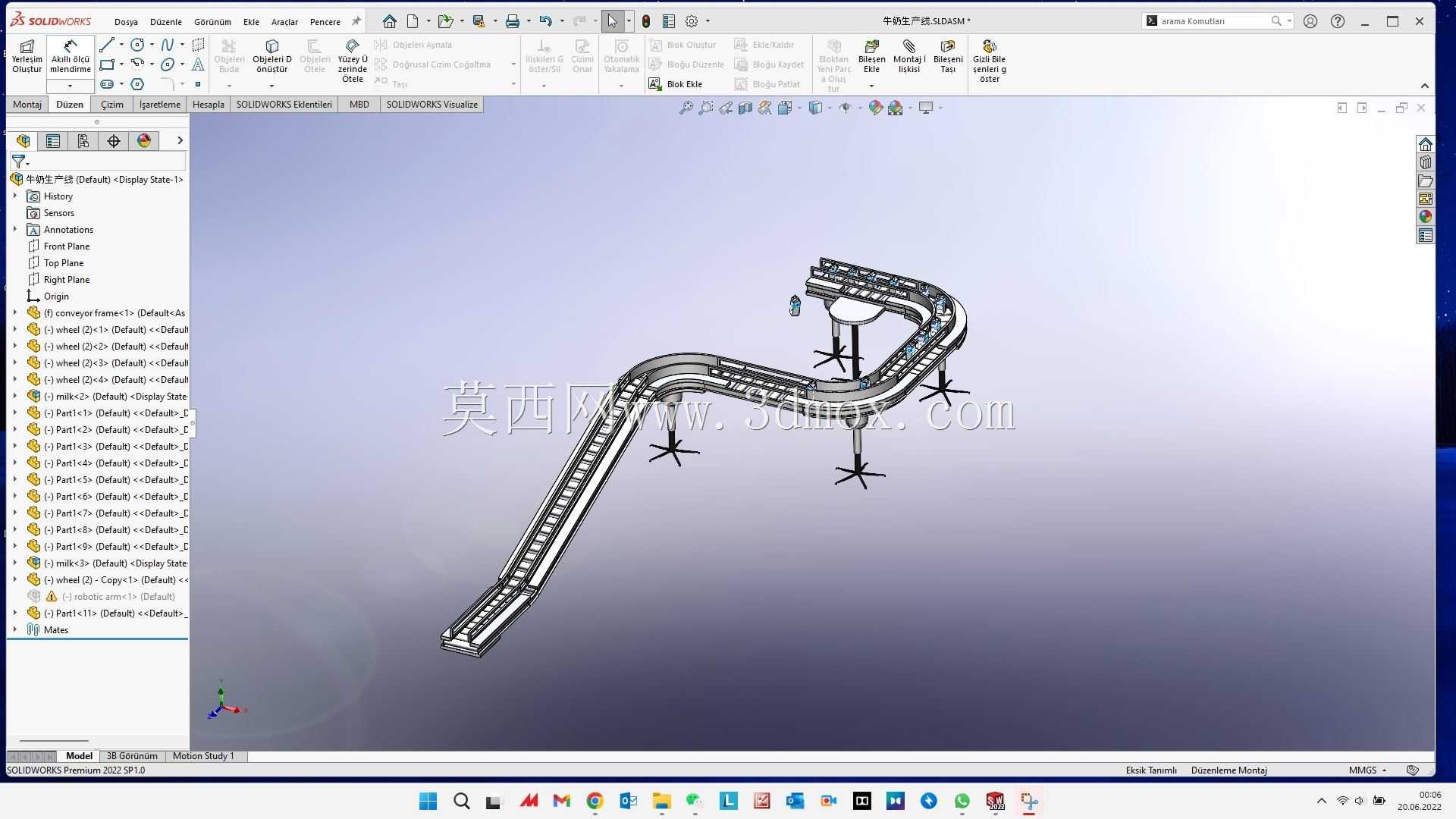

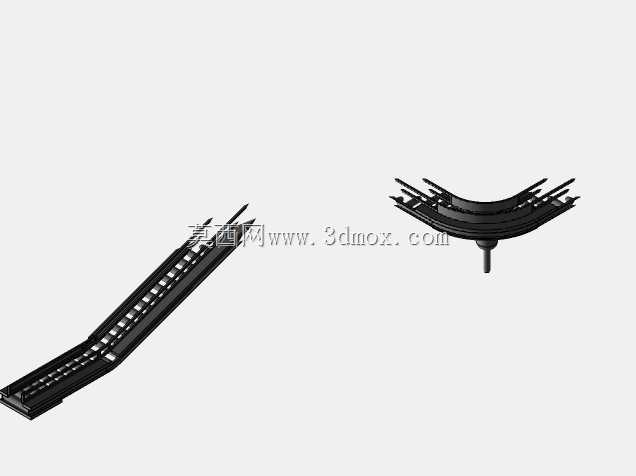

　　这款转弯式输送结构主要面向乳品生产车间的连续化物料转运场景，适配盒装、瓶装乳品在不同工序间的转向衔接需求，解决车间内直线输送无法匹配工位布局转角的实际问题，可衔接灌装、封盖、喷码、装箱等多个工序段，避免物料在转角处的人工转运损耗，提升整线生产的连续运转效率。从结构设计逻辑来看，整体采用L型转弯布局，直线段与转弯段采用一体化机架设计，机架主体采用标准化型材拼接，支脚配置可调节高度的脚杯结构，能够适配车间地面存在的高度差，安装时可根据现场实际地坪情况调整支脚伸缩量，保证输送面整体水平度偏差控制在合理范围内，避免物料在输送过程中出现偏移、滑落问题。转弯段采用特制的转弯导轨配合柔性输送链板，链板边缘做圆弧过渡处理，转弯半径经过反复校核，

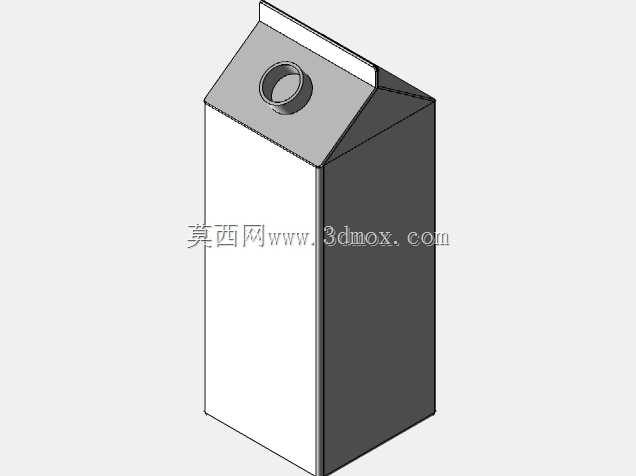

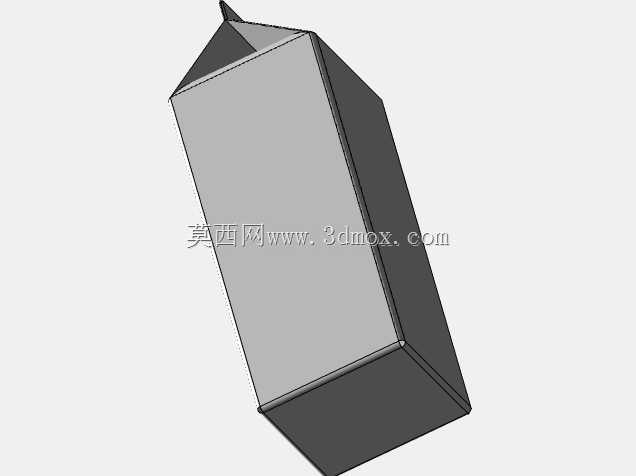

　　既保证输送过程中物料不会因为离心力出现倾倒，又尽可能压缩转弯段占用的车间空间，适配多数中小型乳品生产车间的紧凑布局需求。输送面的高度设置参考乳品生产常规工位的操作高度，可根据对接设备的进料口高度做一定范围内的调整，直线段的输送长度可根据实际工位间距做模块化拼接扩展，不需要重新制作整体机架，降低现场改造的成本与周期。驱动单元布置在转弯段的端部位置，采用内置式安装结构，避免驱动部件外露带来的卫生清理死角，适配食品生产车间的卫生清洁要求，驱动端配置张紧调节结构，可根据链板的实际磨损情况调整张紧度，减少链板跳齿、打滑的故障概率。输送链板采用食品级适配的材质，表面做防滑纹理处理，针对乳品包装常见的PE瓶、利乐包等包装形式都有足够的摩擦力，

　　即使在转弯段的变速过程中也能保证物料位置稳定，不会出现相邻物料碰撞、堆挤的情况。机架的支脚分布经过载荷校核，每个支脚承载的重量控制在型材许用载荷范围内，即使满负载输送整线物料，机架也不会出现明显的形变，保证长期运转的结构稳定性。在安装边界方面，这款输送结构的转弯段外侧预留了足够的维护空间，不需要拆解相邻工位设备就可以完成链板更换、驱动维护等日常保养操作，设备底部距离地面留有足够的间隙，方便车间日常的地面冲洗、杂物清理，符合食品生产车间的现场管理要求。整体结构没有多余的冗余设计，所有部件都采用标准化的工业配件，后期维护更换配件不需要单独开模定制，能够降低设备的全生命周期使用成本。在实际使用场景中，

　　这款输送结构可以根据生产节拍调整输送速度，匹配不同产能的生产线需求，低速运行时可对接人工操作工位，高速运行时可对接全自动化生产设备，适配不同自动化程度的乳品生产车间布局。转弯处的导向栏板采用快拆结构设计，更换不同规格的产品时，只需要调整栏板的固定位置就可以适配不同尺寸的包装物料，不需要更换整套导向结构，缩短换产调整的时间。
